Dell Edge Gateway 5200 Servicehandbuch Seite 49

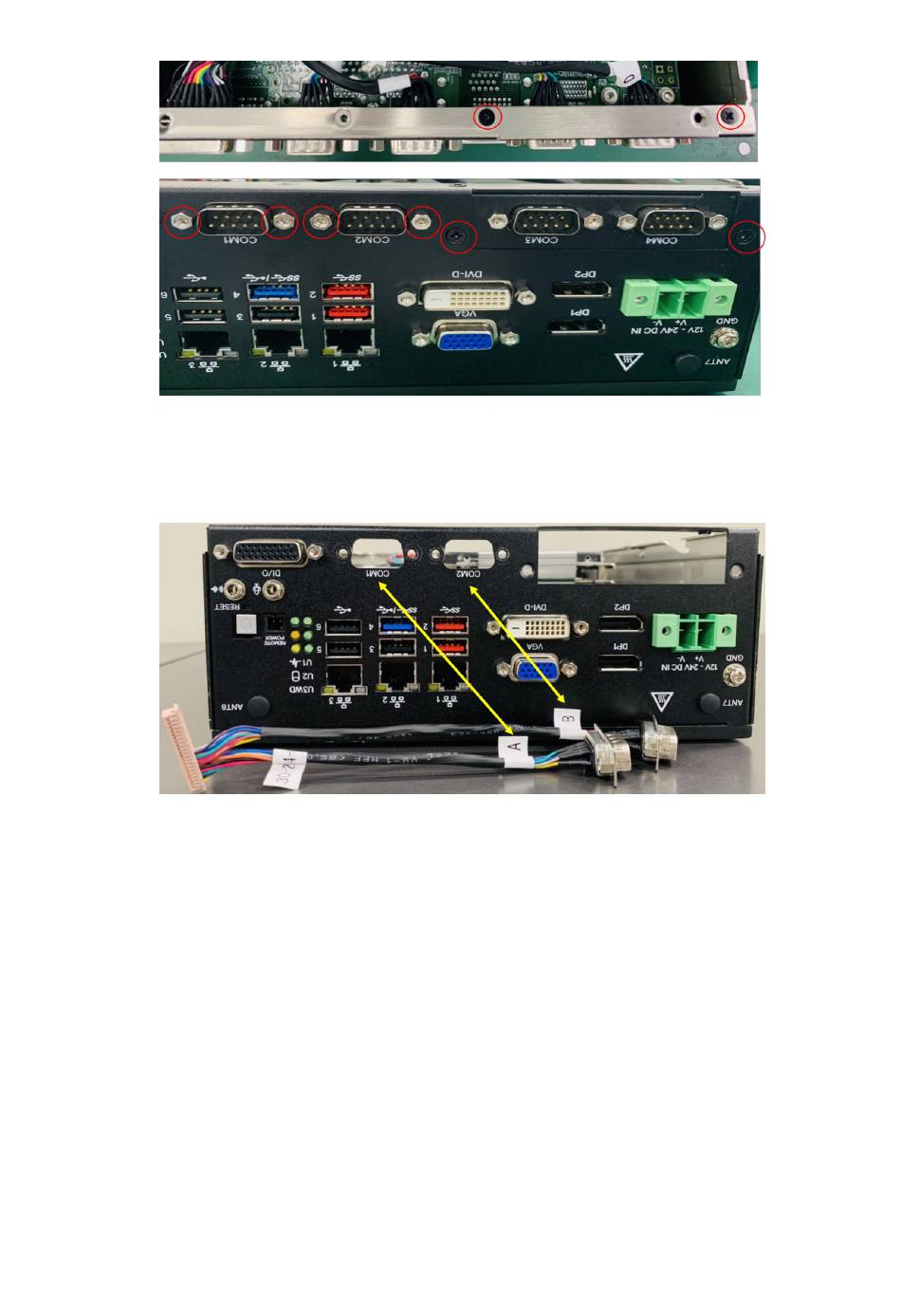

Abbildung 78. Schrauben- und Abstandspositionen der E/A-Leiste
8. Installieren Sie das neue COM-Kabel mit 2 Ports (im Lieferumfang enthalten). Verbinden Sie die vordere E/A-Leiste mit dem Port
mit der Bezeichnung A zu COM1 und B zu COM2, verbinden Sie die Ports auf der vorderen Leiste mit vier Abstandhaltern H4 und
verbinden Sie dann das andere Ende des Kabels mit dem Hauptplatinen-Header.
Abbildung 79. Neue COM-Ports mit E/A-Leiste verbinden
Installationsverfahren für 2x GbE mit PoE uFM-Modul 49
