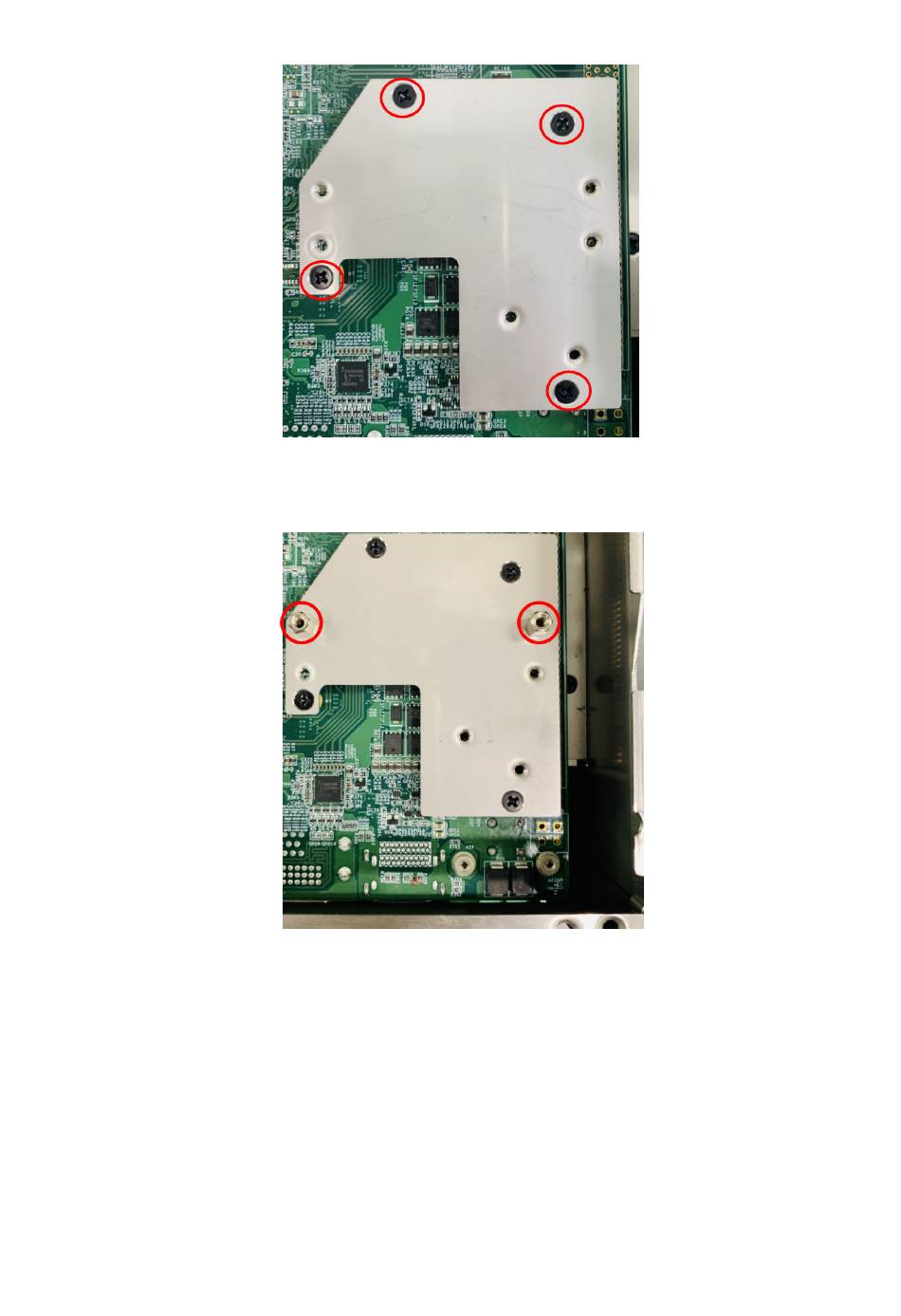

Abbildung 130. Halterung installiert
7. Bringen Sie die zwei Abstandshalter H7 an der Halterung an, wie in der folgenden Abbildung dargestellt.
Abbildung 131. Abstandshalter auf der Halterung installiert
8. Befestigen Sie die DI/O-Frontblende an der Haupt-E/A-Leiste. Verwenden Sie die zwei Schrauben an den Seiten der DI/O-
Frontblende und die beiden Schrauben an der unteren Kante des Gehäuses. Verwenden Sie zwei M3 x 6L Schrauben, um das
Modul an den Abstandshaltern auf der Halterung zu befestigen, wie in der folgenden Abbildung dargestellt.
