Dell Edge Gateway 5200 Servicehandbuch Seite 51

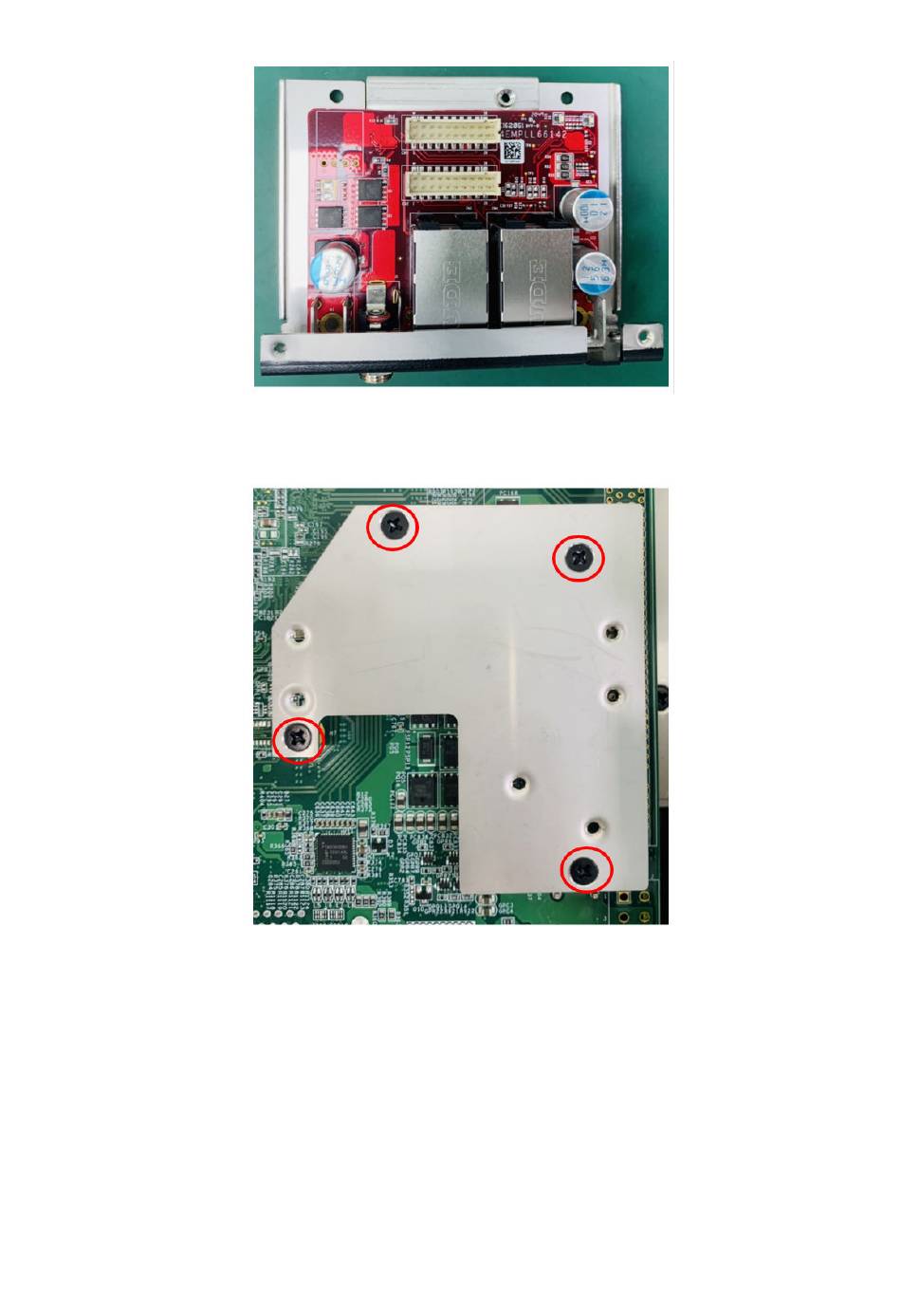

Abbildung 83. GbE mit PoE uFM-Modul mit E/A-Leiste
11. Befestigen Sie die Halterung mit vier Schrauben an der Hauptplatine, wie in der folgenden Abbildung dargestellt.
Abbildung 84. Halterung an der Hauptplatine befestigt
12. Befestigen Sie das uFM-Modul mit zwei M3 x 6L Schrauben an der Halterung und befestigen Sie die GbE mit PoE-E/A-Leiste an der
vorderen E/A-Leiste, wie in den folgenden Abbildungen dargestellt.
Installationsverfahren für 2x GbE mit PoE uFM-Modul 51
