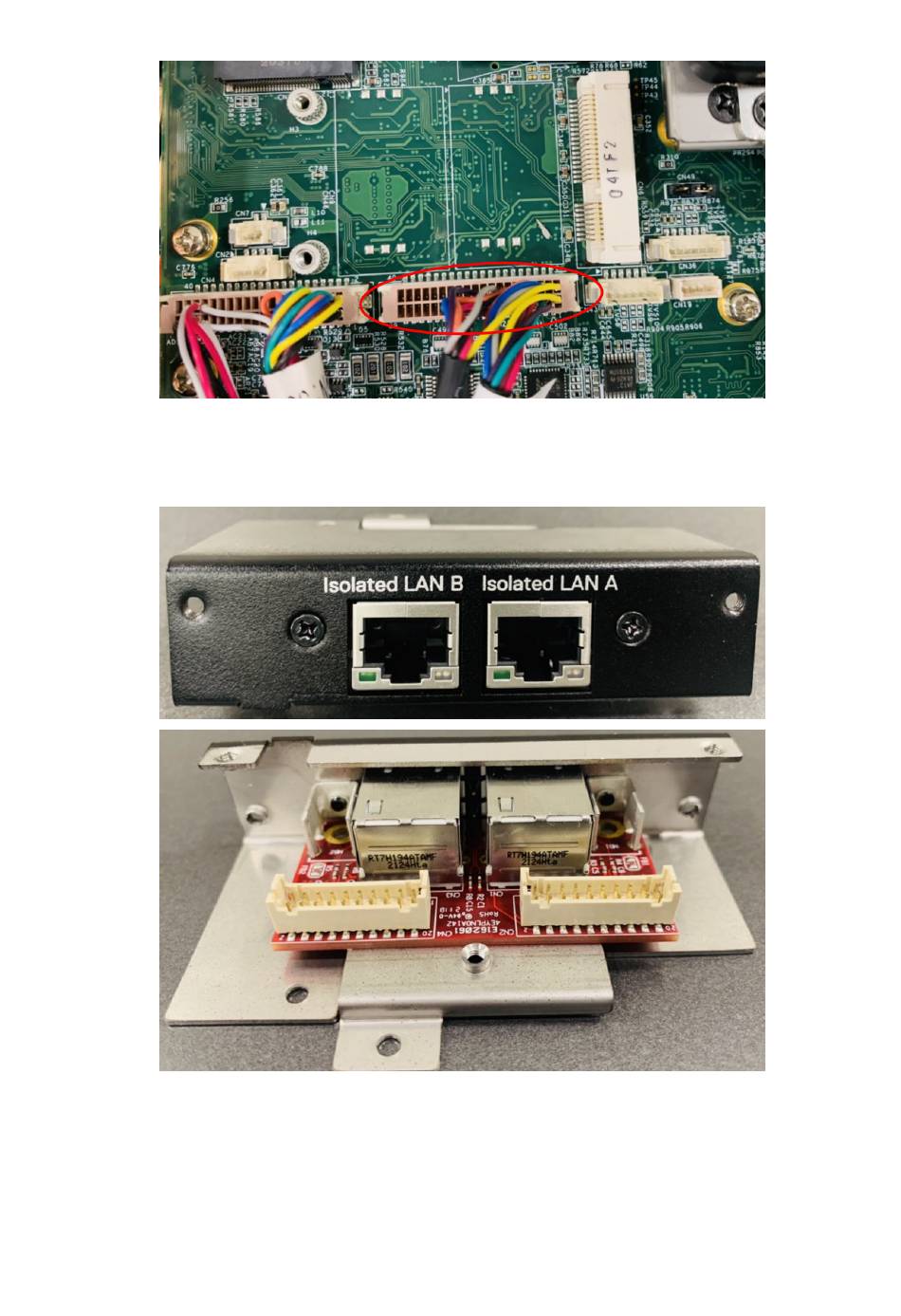

Abbildung 100. COM-Kabel mit 2 Ports mit dem Hauptplatinen-Header verbinden
9. Befestigen Sie das GbE LAN uFM-Modul an der GbE-LAN-E/A-Leiste. Verwenden Sie die beiden Schrauben an der Blende, wie in der
folgenden Abbildung dargestellt.
Abbildung 101. GbE-LAN-Ports auf der GbE-LAN-E/A-Leiste installiert
10. Installieren Sie die Halterung auf der Hauptplatine, wie in der folgenden Abbildung dargestellt.
