Dell Edge Gateway 5200 Servicehandbuch Seite 67

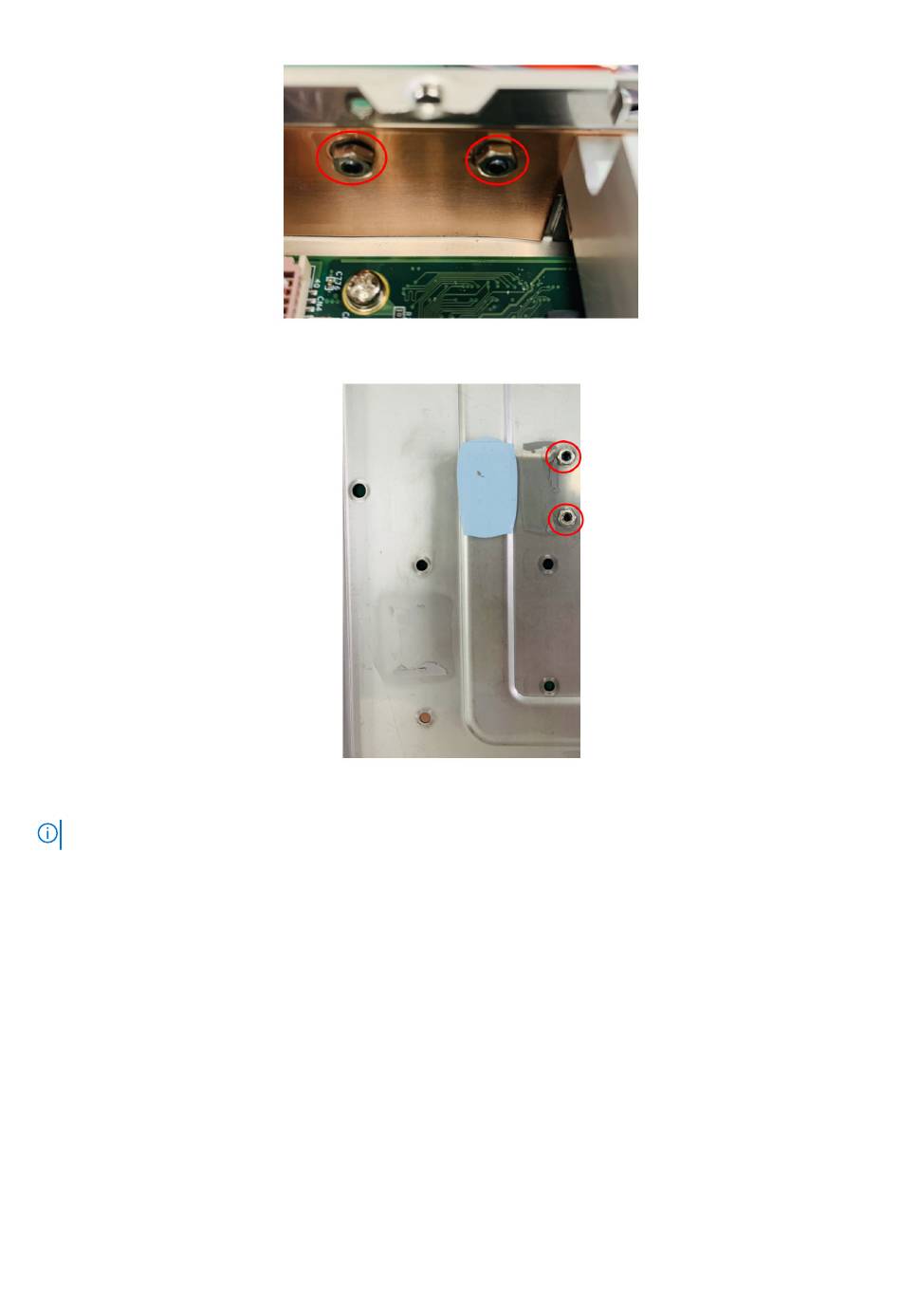

Abbildung 113. Anbringen von Schrauben und Muttern auf der Seitenabdeckung
Abbildung 114. Anbringen von Schrauben und Muttern auf der Unterseite
ANMERKUNG: M3 x L4-Schrauben und M3-Muttern sind im Erweiterungsmodul enthalten.
7. Entfernen Sie die Schrauben und Abstandhalter der vorderen E/A-Leiste, wie in der folgenden Abbildung dargestellt. Entfernen Sie das
COM-Kabel mit 4 Ports von der vorderen E/A-Leiste.
Installationsverfahren für 2 x Canbus uFM-Modul 67
