Dell Edge Gateway 5200 Servicehandbuch Seite 40

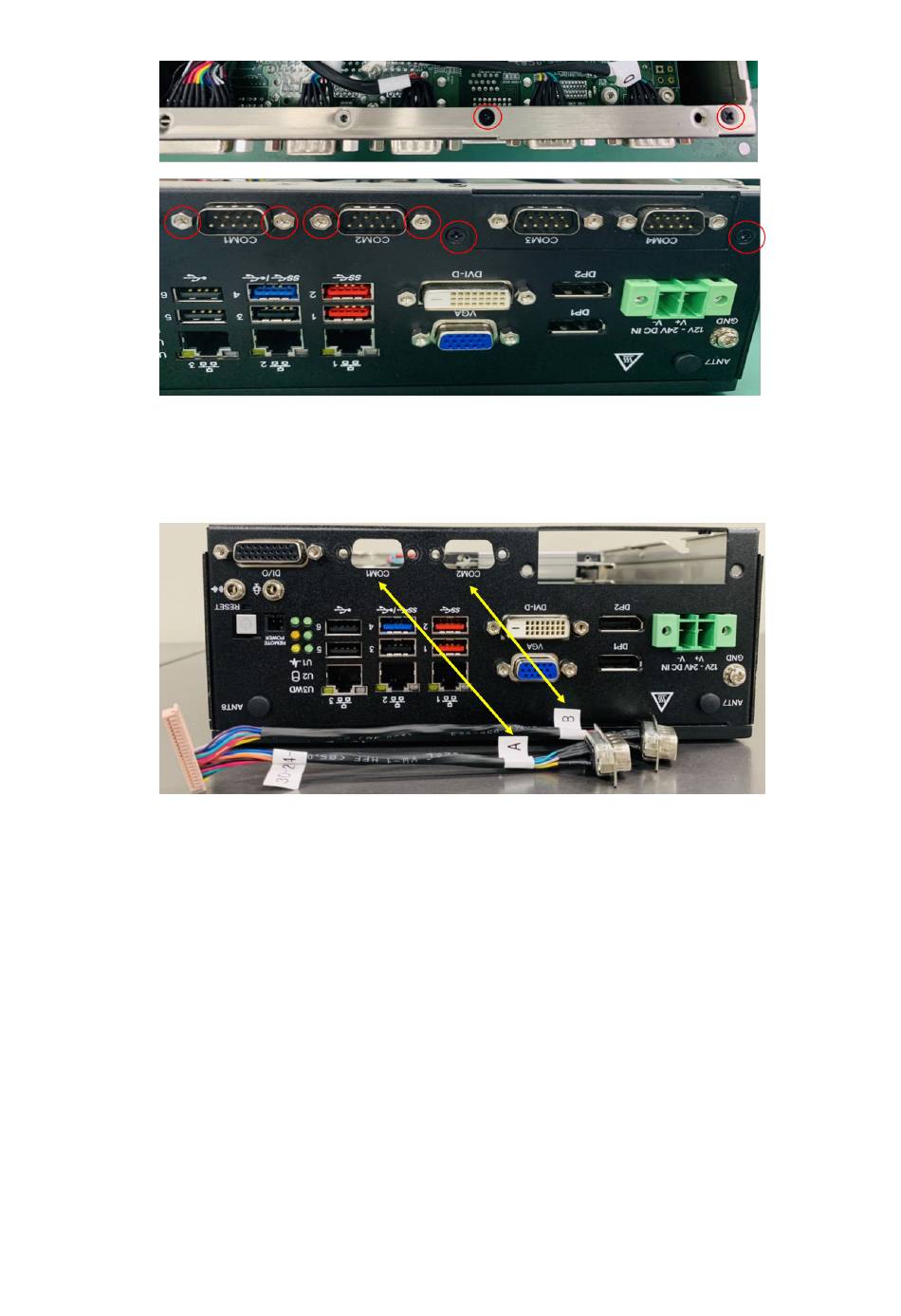

Abbildung 61. Schrauben- und Abstandspositionen der E/A-Leiste
8. Installieren Sie das neue COM-Kabel mit 2 Ports (im Lieferumfang enthalten). Verbinden Sie die vordere E/A-Leiste mit dem Port mit
der Bezeichnung A mit COM1 und B mit COM2 und verbinden Sie dann die vier Abstandhalter H4 mit den Ports auf der vorderen Seite
und das andere Ende des Kabels mit dem Hauptplatinen-Header.
Abbildung 62. Neue COM-Ports mit E/A-Leiste verbinden
40 Installationsverfahren für 2 x isoliertes COM 422/485- oder 232-uFM-Modul
