Dell Edge Gateway 5200 Servicehandbuch Seite 74

2. Entfernen Sie die Schrauben und Abstandhalter der vorderen E/A-Leiste, wie in der folgenden Abbildung dargestellt.

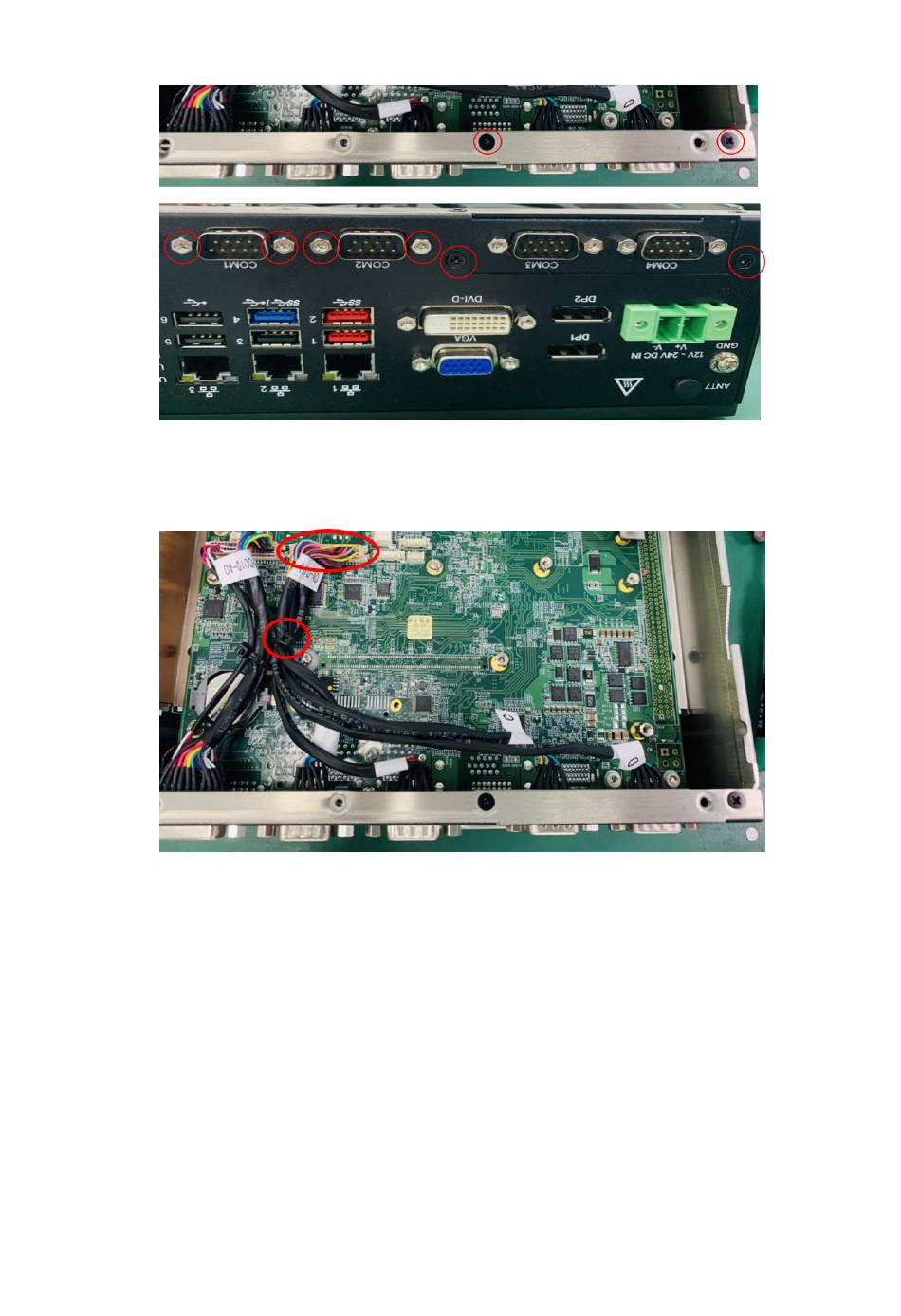

Abbildung 125. Schrauben- und Abstandspositionen der E/A-Leiste
3. Trennen Sie das 4-Port-COM-Kabel vom Hauptplatinen-Header und von der vorderen E/A-Leiste und schneiden Sie den Kabelbinder
wie in der folgenden Abbildung dargestellt.
Abbildung 126. COM-Anschlusskabel trennen
4. Installieren Sie das neue COM-Kabel mit 2 Ports (im Lieferumfang enthalten). Verbinden Sie die vordere E/A-Leiste mit dem Port mit
der Bezeichnung A zu COM1 und B zu COM2 und verwenden Sie die vier H4-Abstandshalter, um die Ports mit der vorderen Leiste zu
verbinden. Verbinden Sie dann das andere Ende des Kabels mit dem Hauptplatinen-Header.
74 Installationsverfahren für 8x DI/O uFM-Modul
