Info über diese Aufgabe
Für die Installation des 5G-Erweiterungsmoduls ist ein zusätzlicher Kühlkörper erforderlich, um die Leistung sicherzustellen.
Verwenden Sie die Paddle-Antennen, die im Erweiterungskit enthalten sind. Die nachfolgende Abbildung zeigt die Abmessungen der
Antenne.
ANMERKUNG: Führen Sie dieses Verfahren in einer von elektrostatischer Entladung (ESD) gesteuerten Umgebung durch.

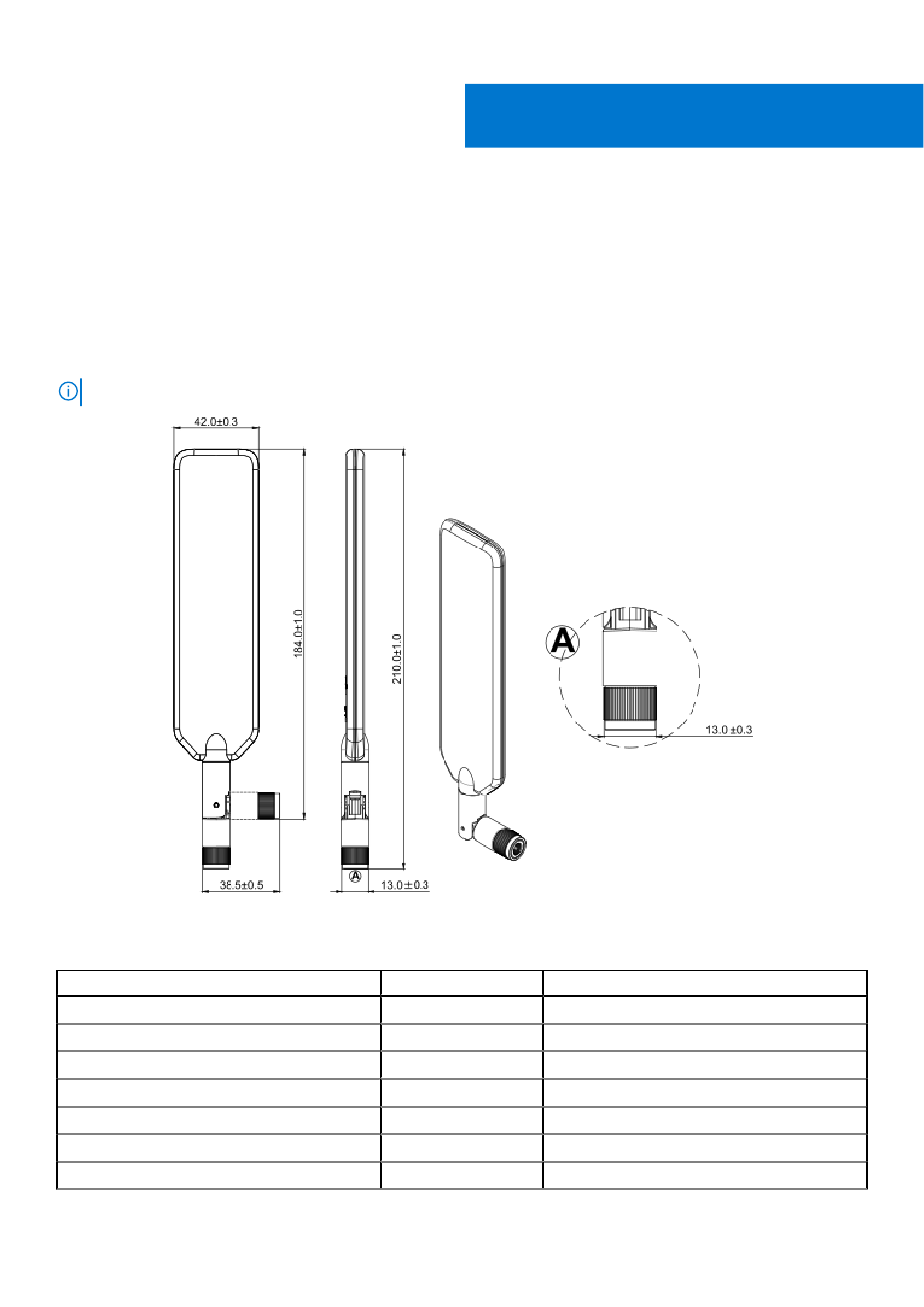

Abbildung 32. 4G/5G/LTE-Antenne (Abmessungen in mm)
Tabelle 6. Packliste für Erweiterungsmodule – 5G
Element
Schraube M3 x 6L
Schraube M3 x 4L
H7.8-Abstandsschraube
H19.5-Abstandsschraube
Halterung
5G M.2
SMA-Kabel
Installationsverfahren für 5G-
Erweiterungsmodule
Menge
1
7
1
2
1
1
4
Installationsverfahren für 5G-Erweiterungsmodule
Anmerkungen
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
-
-
Erforderliches Drehmoment: 8,0 kgf.cm
