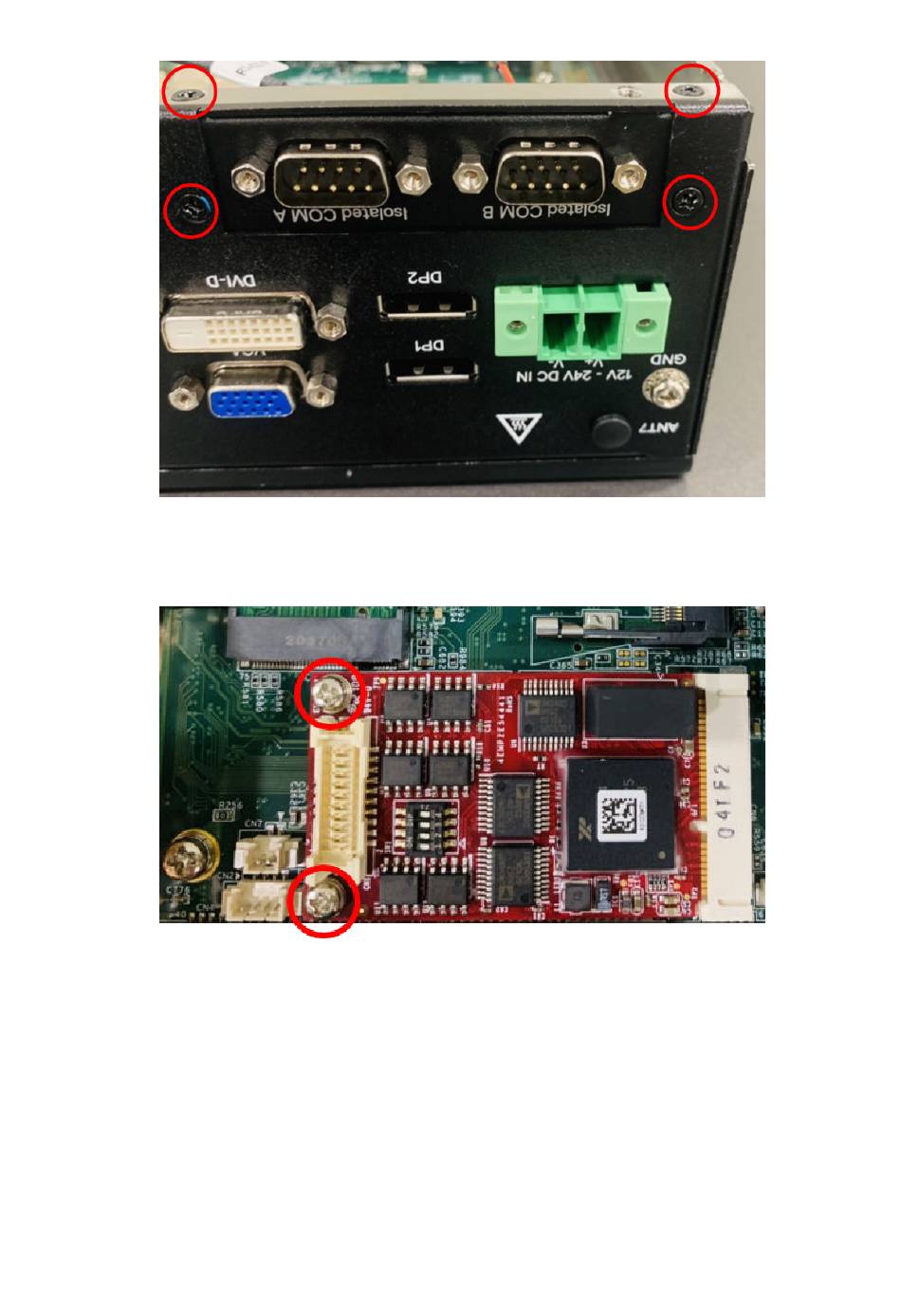

Abbildung 65. Isolierte COM-E/A-Leiste auf der vorderen E/A-Leiste installiert

11. Installieren Sie das isolierte COM mPCIe-Modul auf der Hauptplatine. Verwenden Sie die beiden M2.5 x 6L Schrauben in den Ecken

des Moduls, wie in der folgenden Abbildung dargestellt.

Abbildung 66. Isoliertes COM 422/485 mPCIe auf Hauptplatine installiert

Installationsverfahren für 2 x isoliertes COM 422/485- oder 232-uFM-Modul
