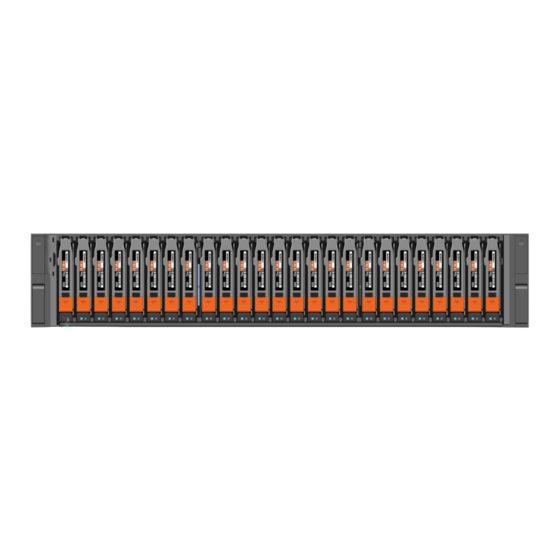

Dell EMC PowerStore 500T Installations- Und Servicehandbuch
Vorschau ausblenden
Andere Handbücher für EMC PowerStore 500T:
- Hardwareinformationshandbuch (19 Seiten) ,
- Installations- und servicehandbuch (132 Seiten) ,
- Netzwerkanleitung (120 Seiten)
Verwandte Anleitungen für Dell EMC PowerStore 500T
Inhaltszusammenfassung für Dell EMC PowerStore 500T
- Seite 1 Dell EMC PowerStore Installations- und Servicehandbuch für das PowerStore 500T-Modell Version 2.x Juni 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Weitere Ressourcen........................7 Kapitel 1: Installieren eines neuen Basisgehäuse.................8 Installieren eines neuen s Basisgehäuse..........................8 Auswählen der Einbauposition für das Basisgehäuse....................8 Auspacken des s Basisgehäuse............................8 Installieren der Schienen im Schrank..........................9 Installieren des Basisgehäuses auf den Schienen......................9 Verbinden der Basisgehäuse-Appliance mit Switches....................10 Anschließen der Netzkabel............................ - Seite 4 Zurücksenden eines fehlerhaften Teils........................27 Austauschen eines SFP..............................28 Identifizieren eines fehlerhaften SFP-Moduls über PowerStore Manager............28 Entfernen eines SFP-Moduls............................28 Einbauen eines SFP-Moduls............................29 Überprüfen der Funktionsfähigkeit eines Ersatz-SFP-Moduls................29 Zurücksenden eines fehlerhaften Teils........................29 Austauschen einer I/O-Modul............................30 Identifizieren eines fehlerhaften I/O-Modul über PowerStore Manager............... 30 Basisgehäuse I/O-Modul-LEDs...........................
- Seite 5 Hochfahren des Node..............................52 Durchführen eines Reimaging für das neue Internes M.2-Boot-Modul..............52 Überprüfen der Funktionsfähigkeit eines Ersatz-Internes M.2-Boot-Moduls............53 Zurücksenden eines fehlerhaften Teils........................53 Ersetzen eines Node................................54 Identifizieren eines fehlerhaften Node über PowerStore Manager................ 54 Ausschalten des Nodes..............................54 Entfernen der Node...............................54 Entfernen der oberen Abdeckung von der Node......................
- Seite 6 Deaktivieren von Supportbenachrichtigungen.........................72 Aktivieren von Supportbenachrichtigungen........................72 Anhang E: Erneutes Initialisieren des Systems................. 73 Erneutes Initialisieren des Systems............................73 Anhang F: Umsetzen der Internes Batteriebackupmodul..............74 Entfernen der Internes Batteriebackupmodul........................74 Installieren des Internes Batteriebackupmodul........................ 75 Inhaltsverzeichnis...
-
Seite 7: Hier Erhalten Sie Hilfe
Auf Support, Produkt- und Lizenzierungsinformationen kann wie folgt zugegriffen werden: ● Produktinformationen Dokumentationen oder Versionshinweise zum Produkt und zu Funktionen finden Sie auf der Seite mit der PowerStore-Dokumentation unter https://www.dell.com/powerstoredocs. ● Fehlerbehebung: Informationen zu Produkten, Softwareupdates, Lizenzierung und Service finden Sie unter https://www.dell.com/support... -
Seite 8: Kapitel 1: Installieren Eines Neuen Basisgehäuse
Installieren eines neuen Basisgehäuse Gehen Sie folgendermaßen vor, um einen neuen Basisgehäuse hinzuzufügen. Eine detaillierte Übersicht über den Basisgehäuse finden Sie im PowerStore – Hardwareinformationshandbuch. ANMERKUNG: Lesen Sie die Informationen in Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 60, bevor Sie Teile austauschen. -
Seite 9: Installieren Der Schienen Im Schrank
● Blende Installieren der Schienen im Schrank. Diese Aufgabe beschreibt das Verfahren für die Installation einer Schiene. Wiederholen Sie nach der Installation einer Schiene den Vorgang für die andere Schiene. Das Verfahren ist für die linke und rechte Schiene gleich. Sie können die Schienen entweder in ein Rack mit Vierkantlöchern oder in eines mit Rundlöchern einbauen. -
Seite 10: Verbinden Der Basisgehäuse-Appliance Mit Switches
Abbildung 2. Installieren des Systems im Gehäuse Verbinden der Basisgehäuse-Appliance mit Switches Weitere Informationen zum Anschluss an die Switches finden Sie im PowerStore-Netzwerkleitfaden für PowerStore T-Modelle. ANMERKUNG: Schließen Sie die Netzkabel erst an, wenn Sie die Netzwerkkonfiguration abgeschlossen haben. Anschließen der Netzkabel Schritte 1. -
Seite 11: Ermitteln Ihres Systems
Zum Zeitpunkt der Auslieferung ist die neueste Version der PowerStore-Software auf dem PowerStore-System vorinstalliert. Nach der Installation des PowerStore-Systems empfiehlt Dell, ein Upgrade der PowerStore-Software auf die neueste verfügbare Version durchzuführen. Ausführliche Informationen finden Sie unter PowerStore – Handbuch für Softwareupgrades. -
Seite 12: Kapitel 2: Wartungsverfahren Für Basisgehäuse
Wartungsverfahren für Basisgehäuse Das Basisgehäuse enthält vom Kunden austauschbare Komponenten. Führen Sie diese Verfahren aus, um eine fehlerhafte Komponente sicher auszutauschen. ANMERKUNG: Lesen Sie vor dem Umgang mit austauschbaren Teilen die Informationen unter Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 60. -
Seite 13: Einbauen Eines 2,5-Zoll-Laufwerks
Abbildung 5. Entfernen eines 2,5-Zoll-Laufwerks 4. Legen Sie das Laufwerk auf eine antistatische Oberfläche. Einbauen eines 2,5-Zoll-Laufwerks Info über diese Aufgabe ANMERKUNG: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens 10 Sekunden, bevor Sie das nächste Laufwerk einsetzen. Schritte 1. -
Seite 14: Überprüfen Der Funktionsfähigkeit Eines Ersatzlaufwerks
Überprüfen der Funktionsfähigkeit eines Ersatzlaufwerks Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das fehlerhafte Laufwerk ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Drives die Option BaseEnclosure, und wählen Sie das Laufwerk aus. Der Status des Ersatzlaufwerks sollte Healthy lauten. -
Seite 15: Einbauen Eines 2,5-Zoll-Laufwerks
Abbildung 7. Entfernen eines Laufwerkfüllmoduls Einbauen eines 2,5-Zoll-Laufwerks Info über diese Aufgabe ANMERKUNG: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens 10 Sekunden, bevor Sie das nächste Laufwerk einsetzen. Schritte 1. Richten Sie das Laufwerk an den Führungen im Steckplatz aus. 2. -
Seite 16: Überprüfen Der Funktionsfähigkeit Eines Hinzugefügten Laufwerks
Abbildung 8. Einbauen eines 2,5-Zoll-Laufwerks Die Aktivitätsleuchte blinkt, um darauf hinzuweisen, dass die Spin-Up-Sequenz begonnen hat. Überprüfen der Funktionsfähigkeit eines hinzugefügten Laufwerks Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Laufwerk hinzugefügt haben. 3. -
Seite 17: Entfernen Eines Netzteils
Abbildung 9. Basisgehäuse Netzteil-LEDs Tabelle 1. Basisgehäuse Netzteil-LEDs Position Bundesstaat/-land Beschreibung Wechselstrom (Eingang) Grün Netzstrom ist eingeschaltet. Netzstrom ist ausgeschaltet. Überprüfen Sie die Stromquelle. Gleichstrom (Ausgang) Grün Gleichstrom ist eingeschaltet. Gleichstrom ist ausgeschaltet. Überprüfen Sie die Stromquelle. Fehler Leuchtet stetig gelb Netzteil- oder Ersatzakkufehler. -
Seite 18: Einbauen Eines Netzteils
Abbildung 11. Entfernen eines Netzteils Einbauen eines Netzteils Info über diese Aufgabe Die Netzteile sind in der oberen und unteren Node eingebaut, wobei das obere Netzteil verkehrt herum positioniert ist. Dieses Verfahren gilt für beide Netzteile. Schritte 1. Richten Sie das Netzteil am Steckplatz in der Node aus. Die Sicherheitsbügel des Netzkabels befinden sich auf der rechten Seite für das untere Netzteil und auf der linken Seite für das obere Netzteil. -
Seite 19: Prüfen Der Funktion Eines Ersatznetzteils
Abbildung 13. Anschließen des Netzkabels Prüfen der Funktion eines Ersatznetzteils Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Netzteil ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Rear View die Option BaseEnclosure. 4. -
Seite 20: Identifizieren Einer Fehlerhaften Karte Mit 4 Ports Über Powerstore Manager
Identifizieren einer fehlerhaften Karte mit 4 Ports über PowerStore Manager Bevor Sie eine Karte mit 4 Ports ersetzen, sollten Sie sich vergewissern, dass Sie deren Position im System identifiziert haben. Mithilfe von PowerStore Manager können Sie eine fehlerhafte Karte mit 4 Ports identifizieren und suchen. Schritte 1. -
Seite 21: Ausschalten Des Nodes
Tabelle 2. Integriertes Modul-LEDs (fortgesetzt) Position Bundesstaat/-land Beschreibung Keine Fehler aufgetreten, Normalbetrieb. Portverbindung für 4-Port-Karten Grün Verbindung mit hoher Geschwindigkeit herstellen Gelb Verbindung mit niedriger Geschwindigkeit herstellen Verbindung unterbrochen Ethernetportaktivität Gelb blinkend Portaktivität. Keine Portaktivität. Ethernetportverbindung Grün Verbindung hergestellt. Keine Verbindung hergestellt. SAS-Port/Aktivitätslink Blau Nicht verwendet... - Seite 22 Abbildung 15. Entfernen des Netzkabels 2. Trennen Sie die Netzwerkkabel und sämtliche anderen Kabel von der Rückseite der I/O-Module und den Netzwerkports am Node. ANMERKUNG: Ziehen Sie keine Kabel vom anderen Node ab. 3. Ziehen Sie den orangefarbenen Auslöser, während Sie vorsichtig auf den Node drücken. Der Haken löst sich aus dem Verriegelungsmechanismus und die Arretierlasche gleitet heraus.
-
Seite 23: Entfernen Sie Die Integriertes Modul-Abdeckung Vom Node
Abbildung 17. Entfernen des Nodes 6. Legen Sie den Node auf eine saubere, flache und antistatische Arbeitsfläche. Entfernen Sie die integriertes Modul-Abdeckung vom Node Schritte 1. Schieben Sie die obere Abdeckung nach hinten, während Sie die blauen Entriegelungstasten nach unten drücken, bis sie stoppt. 2. -
Seite 24: Installieren Einer Karte Mit 4 Ports
Abbildung 19. Öffnen der Halterungen 3. Heben Sie die Karte mit 4 Ports von den Stiften und ziehen Sie die Karte mit 4 Ports von dem integriertes Modul weg. ANMERKUNG: Wenn Sie Schwierigkeiten haben, die Karte mit 4 Ports zu entfernen, lösen Sie die vier unverlierbaren Schrauben, mit denen die Belüftungsblende an der Vorderseite des integriertes Moduls befestigt ist. -
Seite 25: Anbringen Der Abdeckung Des Integriertes Modul
VORSICHT: Erzwingen Sie das Einrasten der Karte mit 4 Ports nicht. Wenn die Karte mit 4 Ports nicht reibungslos einrastet, richten Sie die Stifte neu aus und versuchen Sie es erneut. Abbildung 21. Einsetzen der Karte mit 4 Ports 3. Drücken Sie vorsichtig auf den Kreis oben links auf der Karte mit 4 Ports. 4. -
Seite 26: Installieren Des Node
2. Ziehen Sie die Abdeckung nach vorn, um sie zu sichern. Abbildung 23. Anbringen der Abdeckung des eingebetteten Moduls Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. -
Seite 27: Hochfahren Des Node
Abbildung 25. Installieren des Nodes 4. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. Hochfahren des Node Fahren Sie das Node hoch, wie unter Ein-/Ausschaltverfahren beschrieben. -
Seite 28: Austauschen Eines Sfp
d. Klicken Sie unter Drives, Power Supplies, and Other Parts auf Return Part. e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. Austauschen eines SFP Gehen Sie wie folgt vor, um das fehlerhafte SFP zu entfernen und das als Ersatz dienende SFP im System einzubauen. -
Seite 29: Einbauen Eines Sfp-Moduls
Einbauen eines SFP-Moduls Schritte 1. Überprüfen Sie, ob das Ersatz-SFP-Modul dieselbe Teilenummer hat wie das fehlerhafte SFP-Modul. Die Teilenummer finden Sie auf einem Etikett am SFP-Modul. 2. Drücken Sie die gefederte Verriegelung nach oben und schieben Sie das neue SFP-Modul in den Port, bis dieses sicher angeschlossen ist. -
Seite 30: Austauschen Einer I/O-Modul
b. Klicken Sie oben rechts im Bildschirm auf Settings. c. Klicken Sie auf General Support. d. Klicken Sie unter Drives, Power Supplies, and Other Parts auf Return Part. e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. -
Seite 31: Ausschalten Des Nodes
Ausschalten des Nodes Schalten Sie das Node aus, wie unter Ein-/Ausschaltverfahren beschrieben. Entfernen eines fehlerhaften I/O-Modul Schritte 1. Ziehen Sie den Lösemechanismus am Griff des I/O-Modul, um es zu lösen. VORSICHT: Ziehen Sie den Node nicht vom Basisgehäuse ab. Abbildung 29. Lösen des I/O-Moduls 2. -
Seite 32: Hochfahren Des Node
Abbildung 31. Installieren eines I/O-Modul 2. Wenn das I/O-Modul fest platziert wurde, drücken Sie den kleinen Knopf am Griff und lassen Sie ihn wieder los. ● Bleibt der Knopf gedrückt, ist das Modul vollständig eingesetzt. ● Springt der Knopf zurück, drücken Sie das Modul vorsichtig weiter in den Rahmen. Drücken Sie den Knopf dann erneut. ●... -
Seite 33: Zurücksenden Eines Fehlerhaften Teils
Zurücksenden eines fehlerhaften Teils Info über diese Aufgabe Kunden in den USA müssen fehlerhafte Teile innerhalb von fünf Werktagen zurücksenden. Kunden außerhalb der USA müssen fehlerhafte Teile innerhalb von 10 Werktagen zurücksenden. Die für die Rücksendung des defekten Teils erforderlichen Materialien sind im Lieferumfang enthalten. - Seite 34 VORSICHT: Bauen Sie einen Node nicht aus, solange die entsprechende Warn-LED („Ausbau unsicher“) leuchtet. Die Position dieser LED wird im Abschnitt LEDs des integrierten Moduls beschrieben. Wenn die LED leuchtet, wurde der Node nicht ordnungsgemäß heruntergefahren. VORSICHT: Da der Nodes Lüfter enthält, sollte er nur so kurz wie möglich entfernt werden. Entfernen Sie Nodes nur aus einem Produktivsystem, wenn Ersatzteile verfügbar sind.
-
Seite 35: Entfernen Der Oberen Abdeckung Von Der Node
Abbildung 34. Lösen des Verriegelungsmechanismus für Node B 4. Stellen Sie vor dem Entfernen des Node sicher, dass der Drahtbügel ordnungsgemäß am Netzkabel des anderen Node befestigt ist, um einen versehentlichen Verlust der Stromversorgung und des Cache zu verhindern. 5. Ziehen Sie den Node am Entriegelungsgriff so weit aus dem Gehäuse heraus, dass Sie die Seiten mit beiden Händen greifen können. Halten Sie den Node mit beiden Händen fest und ziehen Sie den Node dann vollständig aus dem Gehäuse heraus. -
Seite 36: Entfernen Des Fehlerhaften Lüftermodul
Abbildung 36. Entfernen der oberen Abdeckung Entfernen des fehlerhaften Lüftermodul Schritte 1. Trennen Sie das Netzkabel des Lüftermoduls von der Hauptplatine. Abbildung 37. Trennen des Netzkabels des Lüfters 2. Lösen Sie das Netzkabel des Lüftermoduls vom Kabelhalter. 3. Drücken Sie die blauen Freigabelaschen. 4. -
Seite 37: Installieren Eines Neuen Lüftermodul
Abbildung 38. Entfernen des Lüfters von der Hauptplatine Installieren eines neuen Lüftermodul Schritte 1. Platzieren Sie das Lüftermodul in die Montageposition in der Node. 2. Drücken Sie die blauen Laschen zusammen und drücken Sie sie nach unten, um das Lüftermodul in Position zu verriegeln. Video ansehen 3. -
Seite 38: Installieren Des Node
Abbildung 40. Anbringen der oberen Abdeckung Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. Schieben Sie die Node in das Gehäuse, bis sie etwa auf halbem Weg stoppt. Abbildung 41. -
Seite 39: Hochfahren Des Node
Abbildung 42. Installieren des Nodes 4. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. Hochfahren des Node Fahren Sie das Node hoch, wie unter Ein-/Ausschaltverfahren beschrieben. -
Seite 40: Ersetzen Eines Dimm (Dual Inline Memory Module)
d. Klicken Sie unter Drives, Power Supplies, and Other Parts auf Return Part. e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. Ersetzen eines DIMM (Dual Inline Memory Module) Gehen Sie wie folgt vor, um das fehlerhafte DIMM zu entfernen und das als Ersatz dienende DIMM im System einzusetzen. - Seite 41 Abbildung 43. Entfernen des Netzkabels 2. Trennen Sie die Netzwerkkabel und sämtliche anderen Kabel von der Rückseite der I/O-Module und den Netzwerkports am Node. ANMERKUNG: Ziehen Sie keine Kabel vom anderen Node ab. 3. Ziehen Sie den orangefarbenen Auslöser, während Sie vorsichtig auf den Node drücken. Der Haken löst sich aus dem Verriegelungsmechanismus und die Arretierlasche gleitet heraus.
-
Seite 42: Entfernen Der Oberen Abdeckung Von Der Node
Abbildung 45. Entfernen des Nodes 6. Legen Sie den Node auf eine saubere, flache und antistatische Arbeitsfläche. Entfernen der oberen Abdeckung von der Node Schritte 1. Schieben Sie die obere Abdeckung nach hinten, während Sie die beiden blauen Entriegelungstasten nach unten drücken, bis sie stoppt. 2. -
Seite 43: Einsetzen Des Dimm (Dual Inline Memory Module)
Abbildung 47. Draufsicht auf den Node ANMERKUNG: Ganz links ist DIMM-Steckplatz 11, und die Steckplätze verringern sich sequentiell bis zum Steckplatz 0 ganz rechts. 2. Drücken Sie die weißen oder schwarzen Halterungen nach unten, um das DIMM aus dem Steckplatz freizugeben. 3. -
Seite 44: Installieren Sie Die Obere Abdeckung Auf Der Node
● Setzen Sie das DIMM nicht ein, indem Sie auf ein Ende drücken. ● Setzen Sie nicht zuerst ein Ende des DIMMs und dann das andere ein. Abbildung 49. Einsetzen des DIMM 3. Beim korrekten Einsetzen des DIMMs werden die Auswerfer der Verriegelung automatisch geschlossen und das DIMM im Sockel verriegelt. -
Seite 45: Hochfahren Des Node
Abbildung 51. Schieben der Node zur Hälfte in das Gehäuse 3. Ziehen Sie die schwarze Freigabelasche vollständig heraus und schieben Sie den Rest der Node in das Gehäuse zurück. Die schwarze Freigabelasche gleitet wieder zurück in das System, während es eingesetzt wird. Abbildung 52. -
Seite 46: Zurücksenden Eines Fehlerhaften Teils
Der Status des Ersatz-DIMM sollte Healthy lauten. Wenn der Status weiterhin Faulted lautet, warten Sie einige Minuten und aktualisieren Sie PowerStore Manager. Wenn sich der Status nicht ändert, vergewissern Sie sich, dass das DIMM richtig eingesetzt ist, oder kontaktieren Sie Ihren Serviceanbieter. Zurücksenden eines fehlerhaften Teils Info über diese Aufgabe Kunden in den USA müssen fehlerhafte Teile innerhalb von fünf Werktagen zurücksenden. -
Seite 47: Ausschalten Des Nodes
Node durchführen kann. Um zu verhindern, dass Timeout-Probleme beim Befehl svc_repair auftreten, ist es wichtig, zuerst alle Probleme mit der Verbindung zu beheben. Schritte 1. Starten Sie einen SSH-Client und stellen Sie über die Management-IP-Adresse eine Verbindung mit der Appliance her. 2. - Seite 48 Der Haken löst sich aus dem Verriegelungsmechanismus und die Arretierlasche gleitet heraus. ANMERKUNG: Der Node wird vollständig aus dem Gehäuse ausgeworfen. Halten Sie den Node gut fest, damit er nicht herunterfällt. ANMERKUNG: Der Auslöser und der Griff für Node B befinden sich oben links. Der Auslöser und der Griff für Node A befinden sich unten rechts.
-
Seite 49: Entfernen Der Oberen Abdeckung Von Der Node
Entfernen der oberen Abdeckung von der Node Schritte 1. Schieben Sie die obere Abdeckung nach hinten, während Sie die beiden blauen Entriegelungstasten nach unten drücken, bis sie stoppt. 2. Heben Sie die obere Abdeckung an und entfernen Sie sie vom Node. Abbildung 56. -
Seite 50: Installieren Des Internes M.2-Boot-Modul
Abbildung 58. Entfernen des Internes M.2-Boot-Moduls Installieren des Internes M.2-Boot-Modul Schritte 1. Berühren Sie nur die äußeren Kanten des Internes M.2-Boot-Modul, und setzen Sie es Internes M.2-Boot-Modul in den Steckplatz auf der Hauptplatine ein. ANMERKUNG: Die Seite des Internes M.2-Boot-Moduls mit den Barcodes muss nach oben zeigen. Abbildung 59. -
Seite 51: Installieren Sie Die Obere Abdeckung Auf Der Node
Installieren Sie die obere Abdeckung auf der Node Schritte 1. Positionieren Sie die obere Abdeckung über die Node und richten Sie sie an den seitlichen Aussparungen an der Rückseite der Node aus. 2. Ziehen Sie die obere Abdeckung nach vorn, um sie zu sichern. Abbildung 61. -
Seite 52: Hochfahren Des Node
Abbildung 63. Installieren des Nodes 4. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. Hochfahren des Node Fahren Sie das Node hoch, wie unter Ein-/Ausschaltverfahren beschrieben. -
Seite 53: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Internes M.2-Boot-Moduls
recovery:v7.6.1327915), and booting peer node from PXE CSU - sending power cycle command to peer CSU - installation started, waiting for node to become reachable by ping, please be patient, this might take a long time CSU - still waiting for ping... “... -
Seite 54: Ersetzen Eines Node
e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. Ersetzen eines Node Gehen Sie wie folgt vor, um das fehlerhafte Node aus dem Gehäuse zu entfernen und das als Ersatz dienende Node einzubauen. Identifizieren eines fehlerhaften Node über PowerStore Manager Bevor Sie einen Nodeersetzen, sollten Sie sich vergewissern, dass Sie dessen Position im System identifiziert haben. - Seite 55 Abbildung 64. Entfernen des Netzkabels 2. Trennen Sie die Netzwerkkabel und sämtliche anderen Kabel von der Rückseite der I/O-Module und den Netzwerkports am Node. ANMERKUNG: Ziehen Sie keine Kabel vom anderen Node ab. 3. Ziehen Sie den orangefarbenen Auslöser, während Sie vorsichtig auf den Node drücken. Der Haken löst sich aus dem Verriegelungsmechanismus und die Arretierlasche gleitet heraus.
-
Seite 56: Entfernen Der Oberen Abdeckung Von Der Node
Abbildung 66. Entfernen des Nodes 6. Legen Sie den Node auf eine saubere, flache und antistatische Arbeitsfläche. Entfernen der oberen Abdeckung von der Node Schritte 1. Schieben Sie die obere Abdeckung nach hinten, während Sie die beiden blauen Entriegelungstasten nach unten drücken, bis sie stoppt. 2. -
Seite 57: Installieren Sie Die Obere Abdeckung Auf Der Node
● Setzen Sie das Netzteil ● Setzen Sie die I/O-Module und Blenden um. ● Umsetzen der 4-Port-Karte. ● Umsetzen des internen M.2-Boot-Moduls ● Umsetzen der DIMMs. ANMERKUNG: Verschieben Sie die DIMMs jeweils einzeln vom fehlerhaften Node in denselben Steckplatz auf dem Ersatz-Node. ●... -
Seite 58: Hochfahren Des Node
Abbildung 69. Schieben der Node zur Hälfte in das Gehäuse 3. Ziehen Sie die schwarze Freigabelasche vollständig heraus und schieben Sie den Rest der Node in das Gehäuse zurück. Die schwarze Freigabelasche gleitet wieder zurück in das System, während es eingesetzt wird. Abbildung 70. -
Seite 59: Zurücksenden Eines Fehlerhaften Teils
Der Status der Ersatz-Node sollte Healthy lauten. Wenn der Status weiterhin Faulted lautet, warten Sie einige Minuten und aktualisieren Sie PowerStore Manager. Wenn sich der Status nicht ändert, vergewissern Sie sich, dass das Node richtig eingesetzt ist, oder kontaktieren Sie Ihren Serviceanbieter. Zurücksenden eines fehlerhaften Teils Info über diese Aufgabe Kunden in den USA müssen fehlerhafte Teile innerhalb von fünf Werktagen zurücksenden. -
Seite 60: Anhang A: Sicherheitsvorkehrungen Für Den Umgang Mit Austauschbaren Einheiten
Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten Lesen Sie diese Sicherheitshinweise vor dem Austauschen von Teilen, um Schäden am System zu vermeiden. Themen: • Umgang mit austauschbaren Modulen Umgang mit austauschbaren Modulen In diesem Abschnitt werden die Vorsichtsmaßnahmen und die generelle Vorgehensweise beim Entfernen, Installieren und Lagern von austauschbaren Modulen erläutert. -
Seite 61: Zeiten Für Die Akklimatisierung Von Hardware
Bewegen Sie sich dabei nicht mehr im Raum und berühren Sie keine anderen Einrichtungsgegenstände, Personen oder Oberflächen, bis Sie die Komponente eingebaut haben. ● Berühren Sie nach der Entnahme der Einheit aus ihrem antistatischen Beutel keine elektronischen Teile und Schaltkreise. ●... -
Seite 62: Entpacken Eines Teils
● Bei der Handhabung von Replaceable Units verhindern Sie elektrostatische Entladungen (ESD), indem Sie antistatische Handschuhe oder ein antistatisches Armband mit Riemchen tragen. Zusätzliche Informationen finden Sie unter Vermeiden Sie Schäden durch elektrostatische Entladung (ESD) auf Seite 60. ● Vermeiden Sie die Berührung freiliegender elektronischer Teile und Schaltkreise des Replaceable Unit. ●... -
Seite 63: Anhang B: Ein-/Ausschaltverfahren
Kabel wieder anzuschließen. ○ Stellen Sie sicher, dass Sie auch die Dell Service-Tag-Nummern aller Gehäuse in Ihrem Cluster festhalten. ● Die Nodes in der Appliance befinden sich beim Hochfahren im selben Modus wie beim Ausschalten der Appliance. Wenn ein Node im Wartungsmodus hochgefahren wird: 1. -
Seite 64: Ausschalten Eines Powerstore T-Modell-Node Mithilfe Von Powerstore Manager
Ausschalten eines PowerStore T-Modell-Node mithilfe von PowerStore Manager Voraussetzungen Ermitteln Sie die folgenden Informationen: ● Management-IP-Adresse des Clusters für die Anmeldung bei PowerStore Manager ● PowerStore Manager-Nutzerkonto-Anmeldeinformationen mit Administratorrechten ANMERKUNG: Schalten Sie einen Node nicht aus oder starten Sie ihn nicht neu, wenn der Peer-Node nicht ordnungsgemäß funktioniert. -
Seite 65: Einschaltverfahren Für Powerstore-Node
Schritte 1. Starten Sie einen SSH-Client und stellen Sie über die Management-IP-Adresse eine Verbindung mit der Appliance her. ANMERKUNG: Der externe SSH-Zugriff muss auf der Appliance aktiviert werden. 2. Geben Sie den Nutzernamen und das Kennwort für das Servicekonto ein und melden Sie sich an. Die Anmeldeaufforderung zeigt den Node an, bei dem Sie angemeldet sind. -
Seite 66: Neustartverfahren Für Einen Powerstore-Node
Schritte 1. Setzen Sie den Node wieder in das Gehäuse ein. Der Node wird automatisch eingeschaltet. 2. Schließen Sie das Netzkabel wieder an. 3. Warten Sie, bis der Node vollständig eingeschaltet ist. Neustartverfahren für einen PowerStore-Node Dieser Abschnitt beinhaltet die folgenden Verfahren: ●... -
Seite 67: Ausschaltverfahren Für Powerstore-Appliances
Um Serviceunterbrechungen zu vermeiden, vergewissern Sie sich außerdem, dass ausreichende und einwandfreie Pfade von allen verbundenen Hosts zum Peer-Node vorhanden sind. Info über diese Aufgabe Gehen Sie folgendermaßen vor, um einen PowerStore T-Modell-Node mithilfe eines Serviceskripts neu zu starten: Schritte 1. -
Seite 68: Einschaltverfahren Für Powerstore-Appliances
● Wenn der Cluster ausgeschaltet ist, haben Sie keinen Zugriff auf die GUI-, API- und CLI-Schnittstellen. Drucken Sie die Anweisungen zum Einschalten aus, um alle Informationen zur Hand zu haben, die Sie zum Einschalten des Clusters in einer bestimmten Reihenfolge benötigen. Diese Anweisungen finden Sie auch unter https://www.dell.com/powerstoredocs. ● Ermitteln Sie die folgenden Informationen: ○... -
Seite 69: Einschaltverfahren Für Powerstore-Cluster
● Verwenden des Serviceskripts: a. Starten Sie einen SSH-Client und stellen Sie über die Management-IP-Adresse eine Verbindung mit der Appliance her. b. Geben Sie den Nutzernamen und das Kennwort für das Servicekonto ein und melden Sie sich an. c. Führen Sie den folgenden Befehl aus, um die Appliance auszuschalten: svc_cluster shutdown 2. -
Seite 70: Anhang C: Datenerfassung
Materials angezeigt und kann Ihnen dabei helfen, die Sammlung später leichter wiederzufinden. 5. Optional: Wählen Sie Send to Support aus, wenn das System die Sammlung automatisch an den Dell EMC Support senden soll, wenn der Job abgeschlossen ist. Diese Option ist nur aktiviert, wenn der Remotesupport über Secure Remote Services auf dem System aktiviert ist. - Seite 71 Ergebnisse Wenn der Job abgeschlossen ist, sind die Jobinformationen, einschließlich des Status, auf der Seite Support Materials zu sehen. Nächste Schritte Nachdem der Job abgeschlossen ist, können Sie die Erfassung von Supportmaterialien auf einen Client herunterladen, sie an den Support senden oder sie löschen.
-
Seite 72: Anhang D: Supportbenachrichtigungen
Supportbenachrichtigungen Erfahren Sie, wie Sie Supportbenachrichtigungen deaktivieren und aktivieren. Themen: • Deaktivieren von Supportbenachrichtigungen • Aktivieren von Supportbenachrichtigungen Deaktivieren von Supportbenachrichtigungen Um zu vermeiden, dass der Kundensupport unnötigerweise über einen Ausfall informiert wird, deaktivieren Sie die Supportbenachrichtigungen, bevor Sie Verfahren starten, die dazu führen, dass ein Node durch Ausschalten oder Neustarten getrennt wird. -
Seite 73: Anhang E: Erneutes Initialisieren Des Systems
Erneutes Initialisieren des Systems Erfahren Sie, wie das gesamte System auf die ursprünglichen Standardwerkseinstellungen zurückgesetzt wird. Themen: • Erneutes Initialisieren des Systems Erneutes Initialisieren des Systems Bei der Neuinitialisierung des Systems werden im gesamten System die Standardwerkseinstellungen wiederhergestellt. Sie können das System mithilfe von Serviceskripten neu initialisieren. -
Seite 74: Anhang F: Umsetzen Der Internes Batteriebackupmodul
Umsetzen der Internes Batteriebackupmodul Erfahren Sie, wie Sie die Internes Batteriebackupmodul von einer fehlerhaften Node in eine Ersatz-Node umsetzen. ANMERKUNG: Lesen Sie vor dem Umgang mit austauschbaren Teilen die Informationen unter Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 60. Themen: •... -
Seite 75: Installieren Des Internes Batteriebackupmodul
Abbildung 72. Entfernen der Internes Batteriebackupmodul-Abdeckung von der Hauptplatine 3. Drücken Sie auf die blauen Halterungen, um das Internes Batteriebackupmodul zu lösen, und ziehen Sie die blaue Lasche, um das Internes Batteriebackupmodul von der Hauptplatine zu heben. Abbildung 73. Entfernen des Internes Batteriebackupmoduls von der Hauptplatine Installieren des Internes Batteriebackupmodul Installieren Sie das Internes Batteriebackupmodul in den Ersatz-Node. - Seite 76 Abbildung 74. Installieren des Internes Batteriebackupmoduls 2. Drücken Sie die blauen Laschen an der Abdeckung zusammen, und platzieren Sie sie über dem Internes Batteriebackupmodul. Verbinden Sie das Kabel des Internes Batteriebackupmoduls mit der Hauptplatine. Abbildung 75. Anbringen der Abdeckung und Anschließen des Internes Batteriebackupmodul-Kabels Umsetzen der Internes Batteriebackupmodul...
