Dell Edge Gateway 5200 Servicehandbuch Seite 26

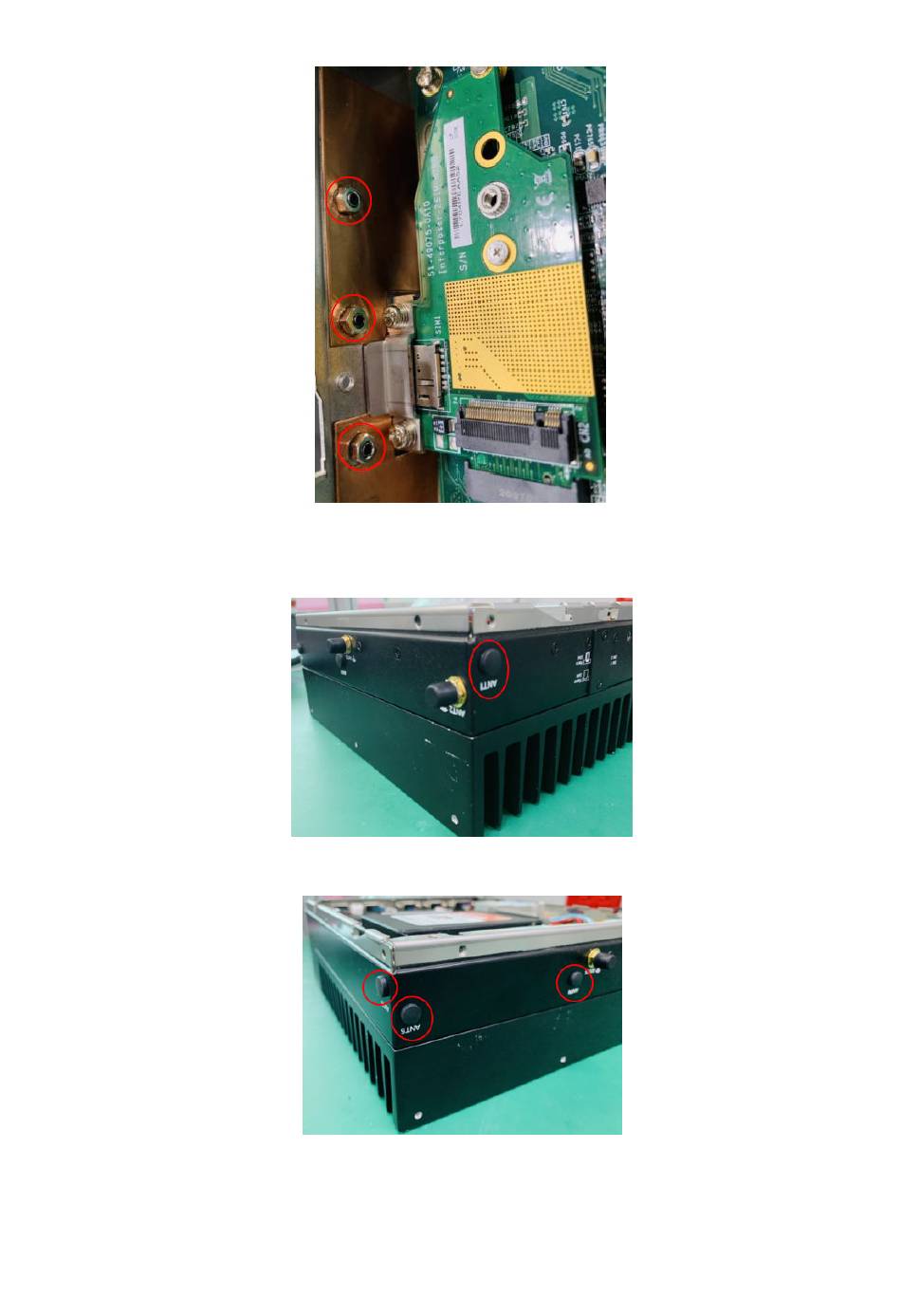

Abbildung 36. Muttern der Seitenabdeckung
4. Entfernen Sie den Gummieinsatz aus den Antennenbohrungen ANT1, ANT4, ANT5 und ANT6.
Abbildung 37. ANT1-Antennenbohrung in der Seitenabdeckung
Abbildung 38. ANT4-, ANT5- und ANT6-Antennenbohrungen in der Rück- und Seitenabdeckung
5. Installieren Sie die SMA-Kabel in den Antennenbohrungen auf der Rückseite und den Seitenabdeckungen. Richten Sie den flachen
Abschnitt der goldfarbenen Anschlussleitung mit dem flachen Abschnitt der Antennenbohrung aus. Positionieren Sie den SMA-
26 Installationsverfahren für 5G-Erweiterungsmodule
