4 MONTAGE
4.2

Montage TDC-B100/200

4.3

Montage TDC-M100

30
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Verwenden Sie für die Montage die Montagelöcher auf der Geräteunterseite.

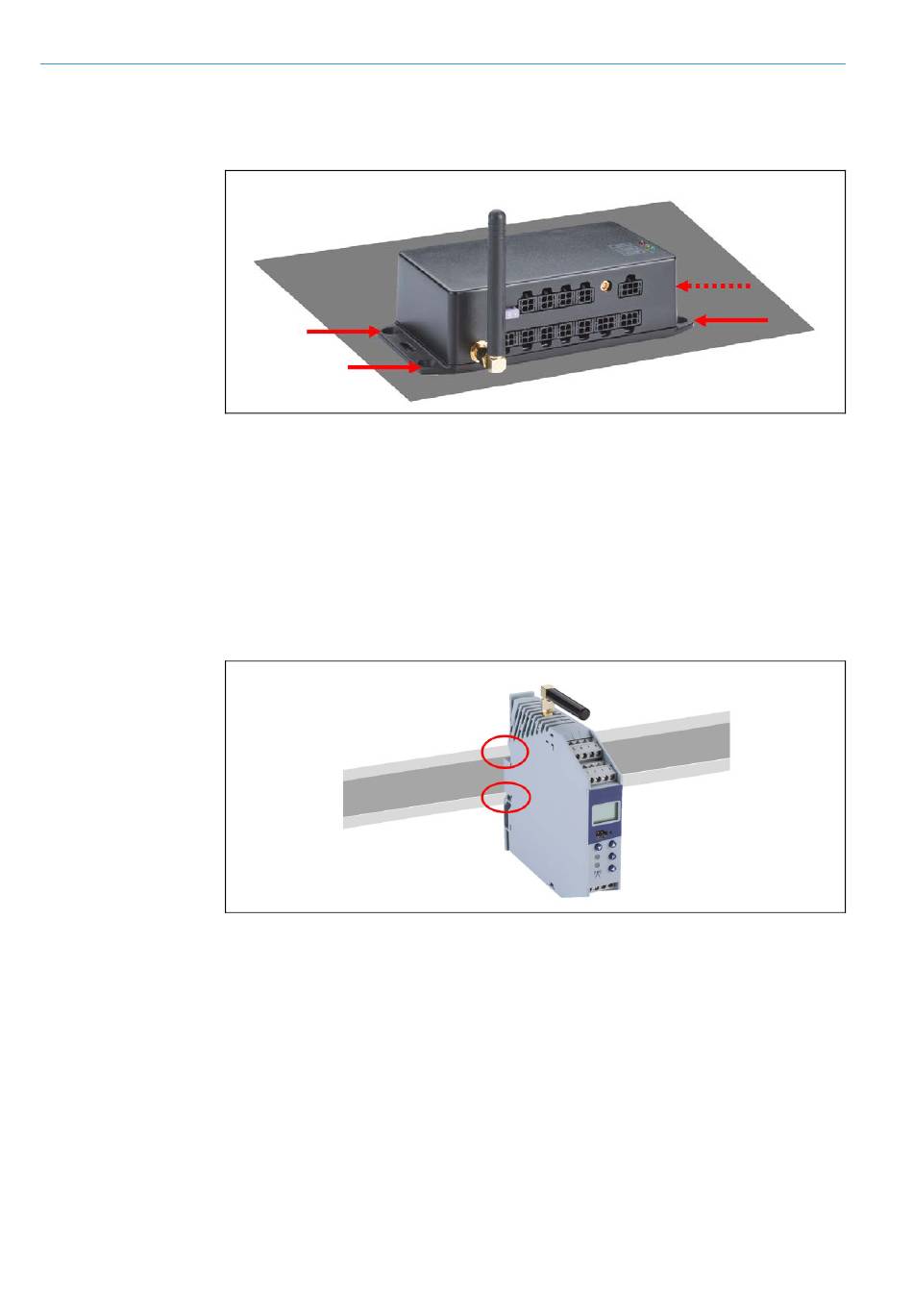

Abb. 17: Montage TDC-B100/TDC-B200

Montage auf Platte
▸
Schrauben Sie das Gerät mit vier M4-Linsenschrauben fest.
Das Gerät TDC-M100 eignet sich für den Einbau in einen Schaltschrank. Die Befestigung
erfolgt auf einer Hutschiene. Die Einbaulage ist beliebig.

Abb. 18: Montage TDC-M100

Montage auf Hutschiene
1. Setzen Sie das Gerät von oben mit der Halterung auf die Hutschiene.
2. Drücken Sie das Gerät gleichzeitig an der Frontseite in Richtung der Hutschiene, bis
das Gerät hörbar einrastet.
