6.4
Mit dem TDC-Gerät verbinden
6.4.1
Konfigurationssoftware starten
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten

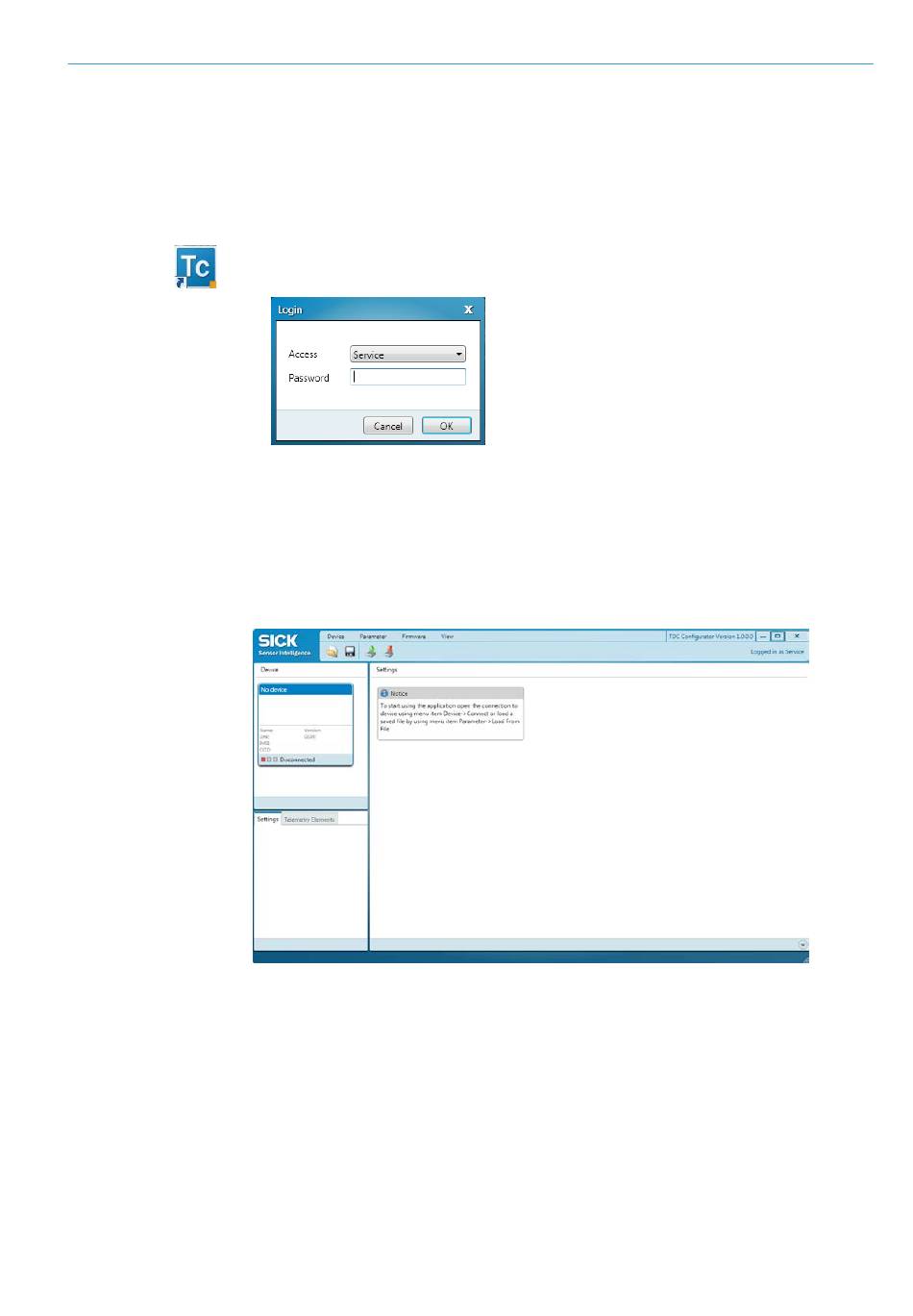

Starten Sie Konfigurationssoftware und melden Sie sich im TDC Configurator mit dem
Benutzerlevel Service an.
Anmeldung
1. Klicken Sie hierzu auf das Programmsymbol im Startmenü von Windows bzw. auf dem
Desktop. Es öffnet sich das Anmeldefenster.
2. Wählen Sie unter Access das Benutzerlevel Service aus.
3. Geben Sie als Passwort servicelevel an.
4. Bestätigen Sie mit OK.
Die Konfigurationssoftware wird geöffnet.
Die Konfigurationsoberfläche des TDC Configurators
Die Konfigurationsoberfläche des TDC Configurators ist in mehrere Bereiche unterteilt.
• Die Menüleiste enthält unter anderem Funktionen, um die Verbindung mit dem TDC-
Gerät aufzubauen und Parameter auf das Gerät zu schreiben bzw. vom Gerät in die
Konfigurationssoftware zu laden. Ebenso kann eine Konfiguration auf einem lokalen
Datenträger gespeichert werden.
• Im linken oberen Bereich wird die Gerätekachel des angeschlossenen TDC-Geräts
angezeigt. Da die Verbindung noch nicht hergestellt wurde, enthält die Kachel noch
keine Geräteinformationen.
• Im linken unteren Bereich erfolgt die Parametrierung des TDC-Geräts. Hier werden die
Verbindungseinstellungen hinterlegt und die Schnittstellen der Sensoren konfiguriert.
• Die rechte Seite dient der Eingabe je nach aktuellem Bearbeitungskontext.
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | Telematic Data Collector
6
43
