INBETRIEBNAHME
Beispiel 1
Beispiel 2
54
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Im Telemetrieelement der folgenden Grafik wurde für ein digitales Signal kein Trigger
definiert (Trigger = None).

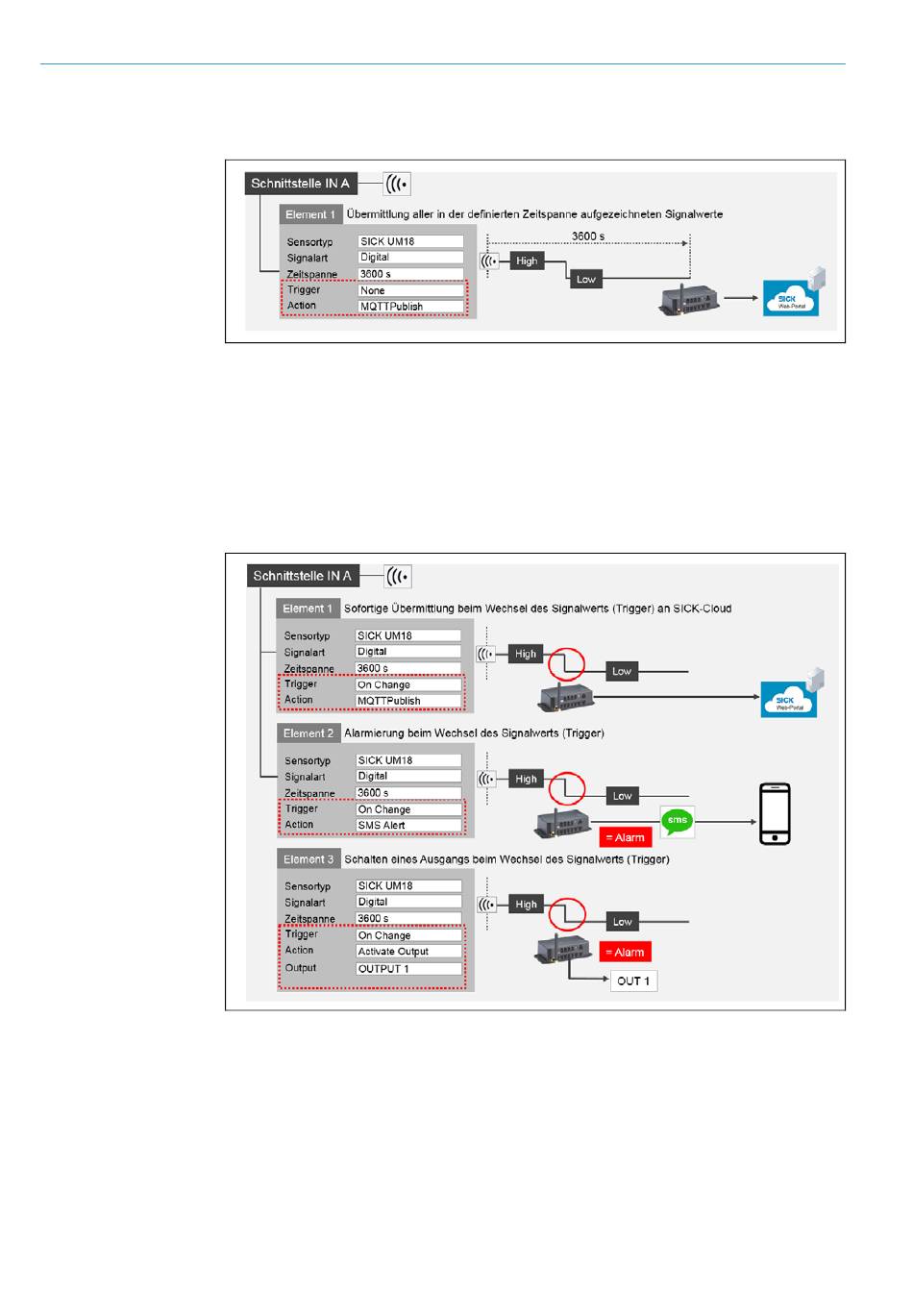

Abb. 32: Telemetrieelement zur Übertragung aller Sensordaten an die Cloud
• Das TDC-Gerät überträgt die empfangenen Signalwerte nicht sofort, sondern speichert
diese zunächst im angegebenen Zeitraum. Im Anschluss werden alle im jeweiligen
Zeitraum aufgezeichneten Werte an den Server übertragen.
• Im Beispiel erfolgt die Übertragung der Signalwerte alle 3.600 s
Im folgenden Beispiel wurden drei Telemetrieelemente zu einer Schnittstelle angelegt.
Abb. 33: Telemetrieelemente zur Triggerung, Echtzeitalarmierung und Schalten von Ausgängen
• Damit nicht immer alle Signalwerte an den Server übertragen werden, wurde im ersten
Telemetrieelement ein Trigger definiert. Dieser legt fest, dass eine Übertragung der
aufgezeichneten Signalwerte nur dann erfolgt, wenn eine bestimmte Bedingung erfüllt
ist. Im Beispiel wird die Übertragung an eine Signalwertänderung gekoppelt (Trigger =
On Change). Die Übertragung erfolgt sofort mit der Signalwertänderung unabhängig
von der eingestellten Zeitspanne.
Aufgrund der großen Datenmenge schaffen Sie damit in der Cloud die Basis für ein
aussagekräftiges Monitoring. Anomalien werden schneller erkennbar.
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
