Inhaltsverzeichnis
B E T R I E B S A N L E I T U N G

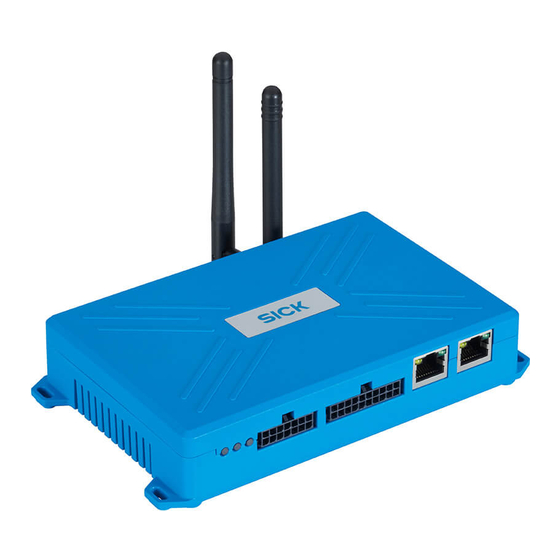

TDC-E (TELEMATIC DATA COLLECTOR)
Gateway-Systeme
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK TDC-E

Inhaltszusammenfassung für SICK TDC-E

  • Seite 1 B E T R I E B S A N L E I T U N G TDC-E (TELEMATIC DATA COLLECTOR) Gateway-Systeme...

  • Seite 2: Hersteller

    Irrtümer und Änderungen vorbehalten © SICK AG. Alle Rechte vorbehalten O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 3: Inhaltsverzeichnis

    Benutzereinstellungen ............... 37 6.4.3 Neustart per Remote ................. 38 6.4.4 Auf Werkseinstellungen zurücksetzen ..........38 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 4 Management-Plattform verwalten .............89 Mit dem Flottenmanagement arbeiten .............90 O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 5 Beschreibung der MQTT und REST API ............108 10.5.1 MQTT API ..................108 10.5.2 REST API ................... 110 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 6: Zu Dieser Betriebsanleitung

    Inbetriebnahme, Konfiguration und Support. Tab. 2: Zielgruppe O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 7: Informationstiefe

    Handlungsanweisungen sind durch einen Pfeil gekennzeichnet. Lesen und befolgen Sie Handlungsanweisungen sorgfältig. Aktion 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 8: Zur Sicherheit

    Neben dem Übertragungsprotokoll MQTT werden auch OPC UA und JSON unterstützt. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen

    Geräts oder der verbundenen Geräte hin. Dieses Symbol verweist auf ergänzende technische Dokumentationen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 10: Allgemeine Sicherheitshinweise

    ▸ Gehäuse der Geräte nicht öffnen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Umweltgerechtes Verhalten

    Die SICK AG nimmt keine unbrauchbar gewordenen oder irreparablen Geräte zurück. Hinweis 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 12: Systembeschreibung

    Abb. 2: Lieferumfang des Gateway-Systems TDC-E O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 13 Unvollständige oder beschädigte Lieferungen dem Kundenservice melden. ▸ Schäden immer auch fotografisch dokumentieren. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 14 SIM-Karte (für den Betrieb in EU-Ländern) Tab. 6: Ersatzteile O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Funktionsweise Des Tdc-E

    Sender und mehreren Empfängern. Für die genaue Lokalisierung eines Objekts sind mindestens drei Empfänger notwendig (Trilateration). 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 16: Tdc-E Als Instrument Der Datenübertragung

    Abb. 8: Wege der Datenübertragung O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Datenübertragungsprotokolle

    MQTT-Datenprotokoll Neben dem Übertragungsprotokoll MQTT werden auch OPC UA und JSON unterstützt. Hinweis 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 18: Permanente Datenübermittlung

    Daten, die zuerst gespeichert wurden, werden auch zuerst überschrieben. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Erweiterung Des Tdc-E Durch Tools Und Kundenapplikationen

    Kundenserver melden. Mit Node-RED kann zudem ein Dashboard auf dem TDC-E visualisiert werden. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 20 Auch der Anschluss von Kraftstoffsensoren wird über Kunden-Applikationen konfiguriert. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 21: Das Sick Web-Portal

    Zugriffsrechten auf die Sensordaten und Programmfunktionen. Abb. 16: Mandantenfähigkeit und Zugriffsrechte im SICK Web-Portal 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 22 E-Mail-Server des SICK Web-Portals zudem als E-Mail oder SMS-Kurznachricht versandt werden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 23: Anzeigeelemente Am Tdc-E

    Es stehen in der aktuelle Version die Modi EIN, AUS und BLINKEN zur Verfügung. Tab. 7: Anzeigeelemente TDC-E100/TDC-E200 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 24: Montage

    ▸ Werkseitig gesteckte SIM-Karte für den EU-Betrieb entnehmen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 25: Gerät Montieren

    Verwenden Sie für die Montage die Montagelöcher auf der Geräteunterseite. Abb. 19: Montage auf Platte ▸ Gerät mit vier M3-Linsenschrauben festschrauben. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 26: Montage Auf Din-Hutschienen

    Tragschienenhalter über Rastnasen auf Hutschiene aufsetzen, bis der Halter hörbar einrastet. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 27 TDC-E auf Riegel aufsetzen und über die Montagelöcher am Tragschienenhalter verschrauben. Abb. 22: Montage auf Hutschiene - TDC-E an Tragschienenhalter befestigen 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 28: Elektroinstallation

    Eth1 zum Datenversand per LAN Werkseitige IP-Adresse: 192.168.1.100 O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 29 • CAN Auf der Geräteunterseite des TDC-E ist ein Belegungsplan der Anschlüsse abgebildet. Hinweis 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 30: Anschluss An Spannungsversorgung

    Tab. 8: Anschluss TDC-E an Spannungsversorgung O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 31: Anschluss Von Digitalen Sensoren

    Anschluss von digitalen Sensoren Anschluss an Spannungsversorgung ▸ Sensoren an separate Versorgungsspannung anschließen 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 32: Anschluss Von Sensoren Über Ethernet-Schnittstelle

    ▸ Sensoren an separate Versorgungsspannung anschließen O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Gsm- Bzw. Wlan/Wpan-Antenne Aufschrauben

    Abb. 28: GPS-Antenne anschließen ▸ Cinch-Stecker der Anschlussleitung am TDC-E200 in die MCX-Dose einstecken. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 34: Inbetriebnahme

    Computer über den Ethernet-Anschluss Eth0 mit dem TDC-E verbinden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Tdc-E Device Manager Starten

    Es wird empfohlen, die Einstellungen Top Down zu treffen, also von oben nach unten zu Tipp bearbeiten. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 36: Dashboard

    Die aktuelle Gerätetemperatur wird im Bereich Device Info angezeigt. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 37: Geräteeinstellungen

    Im Bereich Users in der Spalte Settings auf Edit user klicken und Passwort ändern. Das neue Passwort eingeben und bestätigen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 38: Neustart Per Remote

    Manager, Node-RED oder picoStratus getroffenen Einstellungen und Parametrierungen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 39: Verbindungseinstellungen

    Im Baum auf CONNECTIVITY  WLAN klicken. ▸ Verbindung im Bereich WLAN Info über Schalter aktivieren. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 40: Mobile

    Mit Refresh content werden die Zugangsdaten für die SICK-Cloud wieder hergestellt. Hinweis O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 41 Bereichs Modem APN settings eintragen. ▸ Zugangsdaten mit Save APN data bestätigen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 42: Schnittstellen

    Spannung (Eintrag VOLTAGE) oder als elektrischer Strom (Eintrag CURRENT) geliefert werden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 43: Serielle Schnittstellen

    Im Baum auf INTERFACES  RS-232 bzw. RS-485 klicken. ▸ Serielle Schnittstelle im Baum über Enable aktivieren. ▸ Baudrate festlegen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 44: Can-Schnittstelle

    Es wird angezeigt, ob ein Speichermedium mit der USB-Schnittstelle verbunden ist. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 45: Interne Sensoren

    ▸ Im Baum auf SENSORS  Magnetometer klicken. ▸ Sensor aktivieren. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 46: Gps

    Die Konfiguration über den TDC-E Device Manager ist erst in einem späteren Software- Release möglich. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 47: Implementierung Von Kunden-Applikationen

    Auf Upload Image file klicken. Die Datei wird hochgeladen und in der Docker-Engine des TDC-E gespeichert. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 48: Container Aus Image-Datei Ableiten

    ▸ Im Baum auf CONTAINERMANAGEMENT  Containers klicken. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 49 Sie erhalten eine Meldung, wenn der Container erfolgreich erstellt werden konnte. Der Container wird in der Liste der Container aufgeführt. Er ist automatisch gestartet. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 50: Fehlerdiagnose

    Das Löschen setzt die Anmeldung in der Benutzerrolle Developer voraus. Hinweis O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 51: Events

    ▸ IP-Adresse des mit dem TDC-E verbundenen Geräts eingeben. ▸ Auf Ping klicken. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 52: Konfiguration Der Datenverbindungen

    Autorisierung mit den gleichen Benutzerdaten wie im TDC-E Device Manager. Die meisten Get-Anfragen erfordern keine Authentifizierung und Autorisierung. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 53 Im Bereich Response Message auf Try it out klicken. Der Response der Get-Anfrage wird in der JSON-Struktur ausgegeben. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 54 Der Node-RED-Code wird in die Zwischenablage kopiert und kann vorn dort in einen Node-RED-Flow importiert werden (siehe unten). O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 55: Datenübertragung Mit Node-Red Konfigurieren

    Bereich liefert Detailinformationen zu den einzelnen Prozessknoten. Die Flows werden als Register im mittleren Bereich aufgeführt. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 56: Flow Aus Http-Request Der Hwmanager-Api Erzeugen

    Mit Doppelklick auf das entsprechende Register kann der Name des Flows geändert Hinweis werden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 57 Auf Import klicken. Der Code wird in den Flow importiert und in einem entsprechenden Node-RED-Datenfluss auf der grafischen Benutzeroberfläche visualisiert. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 58: Flow Aktivieren Und Bereitstellen

    In der Symbolleiste auf Deploy klicken und Modified Flows wählen Deployment O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 59: Mqtt-Schnittstelle In Node-Red Konfigurieren

    In der Liste der Prozessknoten unter output den Knoten mqtt in den mittleren Bereich ziehen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 60 Hierzu im Feld Server die IP-Adresse und den Port des auf dem Kundenserver installierten MQTT-Brokers eingeben. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 61: Node-Red-Konfigurationen Exportieren

    Zwischenablage kopiert. ▸ Inhalt der Zwischenablage in eine Textdatei einfügen und speichern. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 62: Datenübertragung Mit Picostratus Konfigurieren

    Auf die Schaltfläche Search devices:Default klicken, um die Verbindung zu den angeschlossenen Sensoren herzustellen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 63 In der Kachel auf Install device driver klicken und den Gerätetreiber mit der Option Device upload in SOPAS installieren. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 64 ▸ Die Gerätetreiberdateien werden im angegebenen Verzeichnis gespeichert. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 65: Ip-Adressen In Manuaip.txt Hinterlegen

    Die erste Zeile Cola2; SRT;2122 nicht verändern. Diese Angabe wird benötigt, um nach einer TDC-E SRT-Container-Instanz zu suchen, also nach Cola2 auf Port 2122. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 66: Gerätetreiber Und Ip-Adressen In Picostratus Importieren

    Im Bereich Driver Import auf Choose File klicken und die Dateien der Zip-Datei stratus-config-export hochladen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 67: Sensoren Scannen

    Sensoren aktivieren. Hierzu unter Action auf START klicken. ▸ Auto-Scan deaktiviert lassen, da dies den TDC-E stark beansprucht. Hinweis 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 68: Http Rest-Schnittstelle Aktivieren

    Die vom SICK-Service erstellten Mapping-Dateien werden dann nach picoStratus importiert. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 69: Mqtt-Schnittstelle In Picostratus Konfigurieren

    Im Feld Type den Eintrag Variable und in der Liste der Variablen die Variable SerialNumber auswählen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 70: Picostratus-Konfiguration Exportieren

    Verzeichnisse cfg, dataprovider und drivers mit den entsprechenden Dateien. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 71: Monitoring

    Registrierung die Eingabe der folgenden URL im Browser starten: Einstieg https://tdc.sick.com Das Anmeldefenster wird geöffnet. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 72 Die abgebildete Nummer ist nur als ein Beispiel zu verstehen. Sie entspricht keiner realen IMEI. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 73 Überlegen Sie also, in welcher Lokalzeit Sie die Sensorwerte in Ihrem Monitoring darstellen möchten und ändern Sie die vorgeschlagene Zeitzone entsprechend ab. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 74 Sie können im Register Phone zusätzlich noch zwei Telefonnummern erfassen. Hinweis O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 75: Benachrichtigung Über Kundenkonto

    Es wird automatisch eine E-Mail an die im Registrierungsformular angegebene E-Mail- Adresse mit den Anmeldeinformationen versendet. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 76: Sensor Analytics Konfigurieren

    Über das Benutzersymbol können Sie die Benutzerdaten einblenden und sich aus Sensor Analytics abmelden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 77: Weitere Tdc-E Registrieren

    Einträge in der Liste per copy & paste in das Fenster New devices übertragen. ▸ Geräteregistrierung mit Send abschließen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 78: Dashboard Konfigurieren

    Auf Save klicken. Das noch leere Dashboard wird geöffnet. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 79 TDC-E-Gerät durch Klick auf den Gerätenamen öffnen. Für das TDC-E-Gerät wurden noch keine Telemetrieelemente in der Cloud definiert. Die Liste ist leer. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 80 ▸ Weitere Telemetrieelemente wie beschrieben anlegen und konfigurieren. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 81: Darstellungsstruktur Der Telemetrieelemente Im Dashboard Definieren

    Es werden alle TDC-E mit den in Sensor Analytics angelegten Telemetrieelementen aufgelistet. Im folgenden Beispiel wurde nur ein TDC-E in Sensor Analytics angemeldet. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 82 Im linken Bereich werden die übernommenen Telemetrieelemente in der definierten Struktur aufgeführt. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 83: Kennzahlen Über Widgets Im Dashboard Visualisieren

    Sensor korrekt arbeitet und Messdaten liefert. ▸ Im Register Type den Widgettyp Latest value festlegen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 84 Das Widget wird auf dem Dashboard angezeigt. Es visualisiert im folgenden Beispiel den letzten Messwert eines digitalen Sensors. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 85: Kennzahl Für Alarme Hinzufügen

    Feld First value filter) sowie die Anzahl von Alarmen der letzten 30 Tage (Eintrag Last 30 d im Feld Second value filter). 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 86 Übermittlung der aktuell am TDC-E anliegenden Spannung konfiguriert wurde. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 87 24 Stunden. Sie können hier schnell erkennen, wie lang der TDC-E ohne Spannung und damit nicht betriebsbereit war. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 88: Sensordaten Detailliert Analysieren

    Liste der Telemetrieelemente über das Menüsymbol einklappen, um mehr Platz für die Auswertung der Daten am Bildschirm zu erhalten. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 89: Management-Plattform Verwalten

    In der Menüleiste auf das Zahlradsymbol klicken und den Eintrag Devices wählen (siehe hierzu Kapitel 8.2.2 Weitere TDC-E registrieren). 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 90: Mit Dem Flottenmanagement Arbeiten

    Tage. Der Bereich darunter liefert weitere Detailinformationen abhängig vom gewählten Arbeitskontext. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 91: Fahrzeugliste Mit Detailinformationen Anzeigen

    Zeitpunkt das Tankvolumen sowie den aktuellen Tankstand in Litern und als Prozentwert ablesen. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 92: Informationen Zu Einem Einzelnen Fahrzeug Abrufen

    Kapitel CAN-Bus des Fahrzeugs abgerufen und hier angezeigt. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 93 Auf eine Position des Routenverlaufs klicken. Es öffnet sich ein Popup-Fenster mit Details zur Details zur ausgewählten Position. ausgewählten Position anzeigen 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 94 Kilometerstand am Ende der Fahrt und die gefahrenen Kilometer. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...

  • Seite 95: Kraftstoffverbrauch Abrufen

    Ein rasch fallender Verbrauch innerhalb eines kurzen Zeitraums kann ein Hinweis auf Hinweis die unrechtmäßige Entwendung von Kraftstoff sein. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 96 Geschwindigkeitsinformationen kann schnell erkannt werden, ob der Kraftstoffverbrauch plausibel ist. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 97: Gefahrene Kilometer Auswerten

    Im mittleren Bereich den gewünschten Bericht wählen, im Beispiel wird der Bericht FMS-Kilometer geöffnet. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 98 Der Bericht enthält die täglich gefahrenen Kilometer mit Start und End-Datum der jeweiligen Tour sowie den Kraftstoffverbrauch. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 99: Wartung

    Betrieb zu gewährleisten. Je nach Betriebsumgebung wird empfohlen, die Gehäuse von Staub zu befreien. Empfehlung 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 100: Ersatz Von Komponenten

    6.3 TDC-E Device Manager starten). vorbereiten O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 101 Einstellungen im Baum des TDC-E Device Managers neu hinterlegen. Weitere Arbeiten ▸ Kunden-Applikationen neu installieren. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 102: Angeschlossene Sensoren Tauschen

    Im Anschluss analog zum Tausch des TDC-E die picoStratus-Konfiguration importieren. importieren O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 103: Anhang

    J1939, CANOpen Elektrischer Anschluss Micro-Fit (20-polig) ✔, USB2.0 Elektrischer Anschluss USB 2.0 A-Stecker 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 104 SIM Karte) inkl. Anschlussleitungen und Betriebsanleitung Tab. 12: Datenblatt TDC-E100 / TDC-E200 O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 105: Maßbilder

    ANHANG 10.2 Maßbilder 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 106: Benutzerlevel Und Berechtigungen

    Tab. 13: Benutzerlevel und Berechtigungen O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...

  • Seite 107: Anschlussbelegungen Tdc-E

    • Vollduplex-Modus: Der Transceiver arbeitet im Empfangsmodus auf A- und B-Pins und im Sendebetrieb auf Y- und Z-Pins. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 108: Beschreibung Der Mqtt Und Rest Api

    Logger.Log("[ERROR] " + e.ToString()); return password.ToString(); O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 109 "ts":"2018-01-26T10:30:00.000 000+01:00", "x":78613, "y":155582, "o":-1620, "q":5, "xx":6014, "xy":348, "yy":9229, "oo":518, "dr":0, "ir":75, "mdm":130 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...

  • Seite 110: Rest Api

    HTTP-Statuscode 400 Rückgabe, wenn Benutzername und Passwort nicht übereinstimmen. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK...
  • Seite 111 HTTP-Statuscode 401 Rückgabe, wenn der Benutzer keine Berechtigung hat, diese Ressource zu verwenden. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 112 Rückgabe, wenn der Benutzer keine Berechtigung hat, diese Ressource zu verwenden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 113 HTTP-Statuscode 401 Rückgabe, wenn der Benutzer keine Berechtigung hat, diese Ressource zu verwenden. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 114 Rückgabe, wenn der Benutzer keine Berechtigung hat, diese Ressource zu verwenden. O R I G I N A L - B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) 8023103/2018-07-05|SICK Irrtümer und Änderungen vorbehalten...
  • Seite 115 HTTP-Statuscode 401 Rückgabe, wenn der Benutzer keine Berechtigung hat, diese Ressource zu verwenden. 8023103/2018-07-05|SICK B E T R I E B S A N L E I T U N G | TDC-E (Telematic Data Collector) Irrtümer und Änderungen vorbehalten...
  • Seite 116 Phone +36 1 371 2680 Phone +386 591 788 49 E-Mail office@sick.hu E-Mail office@sick.si India South Africa Phone +91 22 4033 8333 Phone +27 11 472 3733 E-Mail info@sick-india.com E-Mail info@sickautomation.co.za Further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Inhaltsverzeichnis
