5
ELEKTROINSTALLATION
5.1.3
TDC-Gerät mit Zündung verbinden
34
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Wenn Sie Informationen darüber erhalten möchten, ob der Motor des Fahrzeugs läuft
oder nicht, verbinden Sie das TDC-Gerät mit der Zündung. Das Motorsignal wird vom TDC-
Gerät über einen digitalen Eingang verarbeitet.
Der Anschluss erfolgt über eine Ader der Anschlussleitung für die Spannungsversorgung.
TDC-B100/TDC-B200 an Zündung anschließen

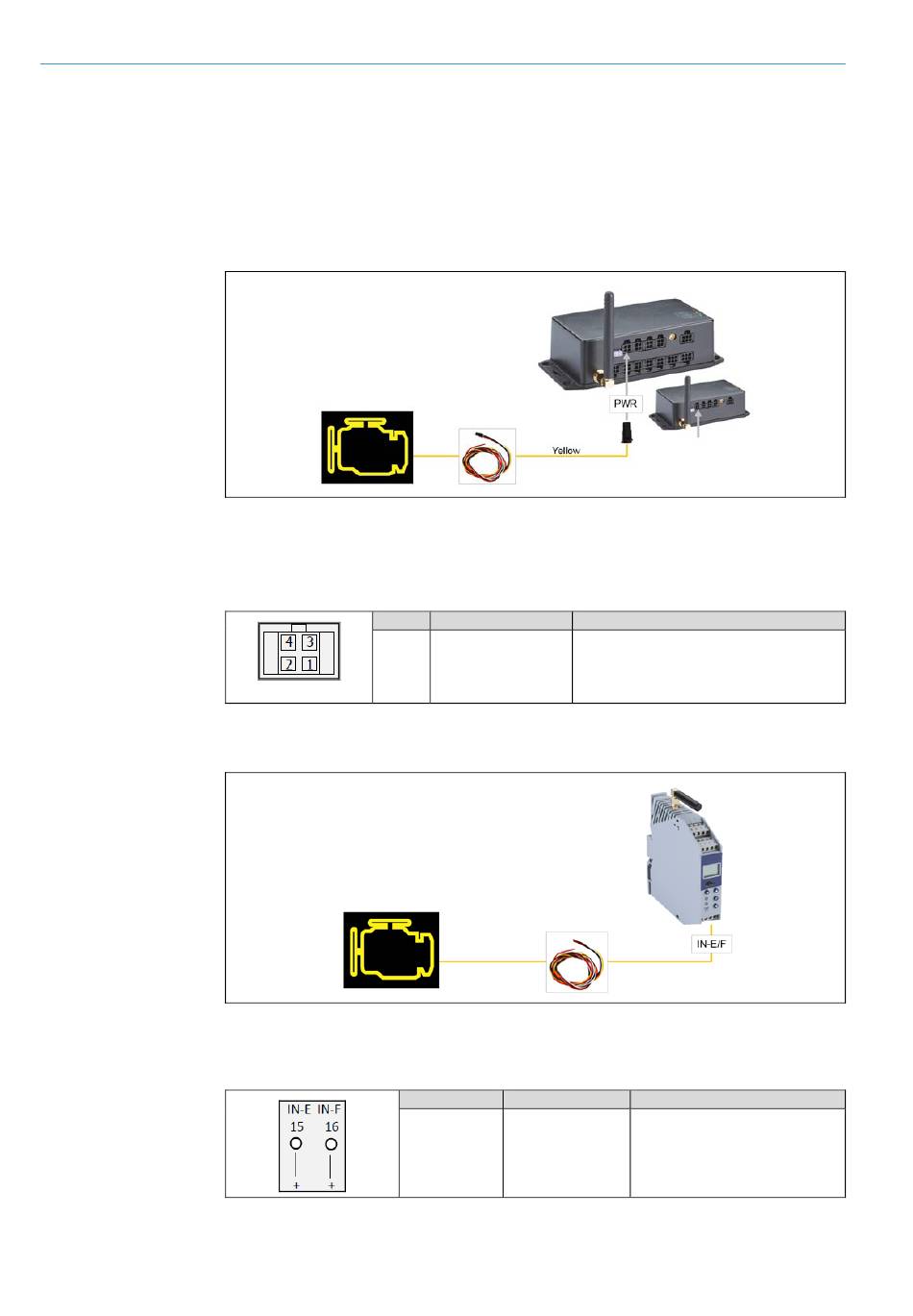

Abb. 22: TDC-B100/TDC-B200 - Anschluss an Zündung
1. Stecken Sie - wenn noch nicht geschehen - den Micro-Fit-Stecker der Anschlussleitung
für die Spannungsversorgung am TDC-Gerät in die Anschlussdose PWR.
2. Verbinden Sie das TDC-Gerät über die gelbe Ader mit der Zündung.
Pin
2
PWR
Tab. 12: TDC-B100/TDC-B200 - Anschluss an Zündung
TDC-M100 an Zündung anschließen
Abb. 23: TDC-M100 - Anschluss an Zündung
▸
Verbinden Sie das TDC-Gerät über die gelbe Anschlussleitung mit einem der beiden
Eingänge IN-E bzw. IN-F.
Tab. 13: TDC-M100 - Anschluss an Zündung
Aderfarbe
Gelb
Pin
Aderfarbe
15 / 16
Gelb
Anschluss
IN A / IGN
Anschluss
Digitaler Eingang
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
