3
SYSTEMBESCHREIBUNG
3.4.2
TDC-M100
Hinweis
26
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector

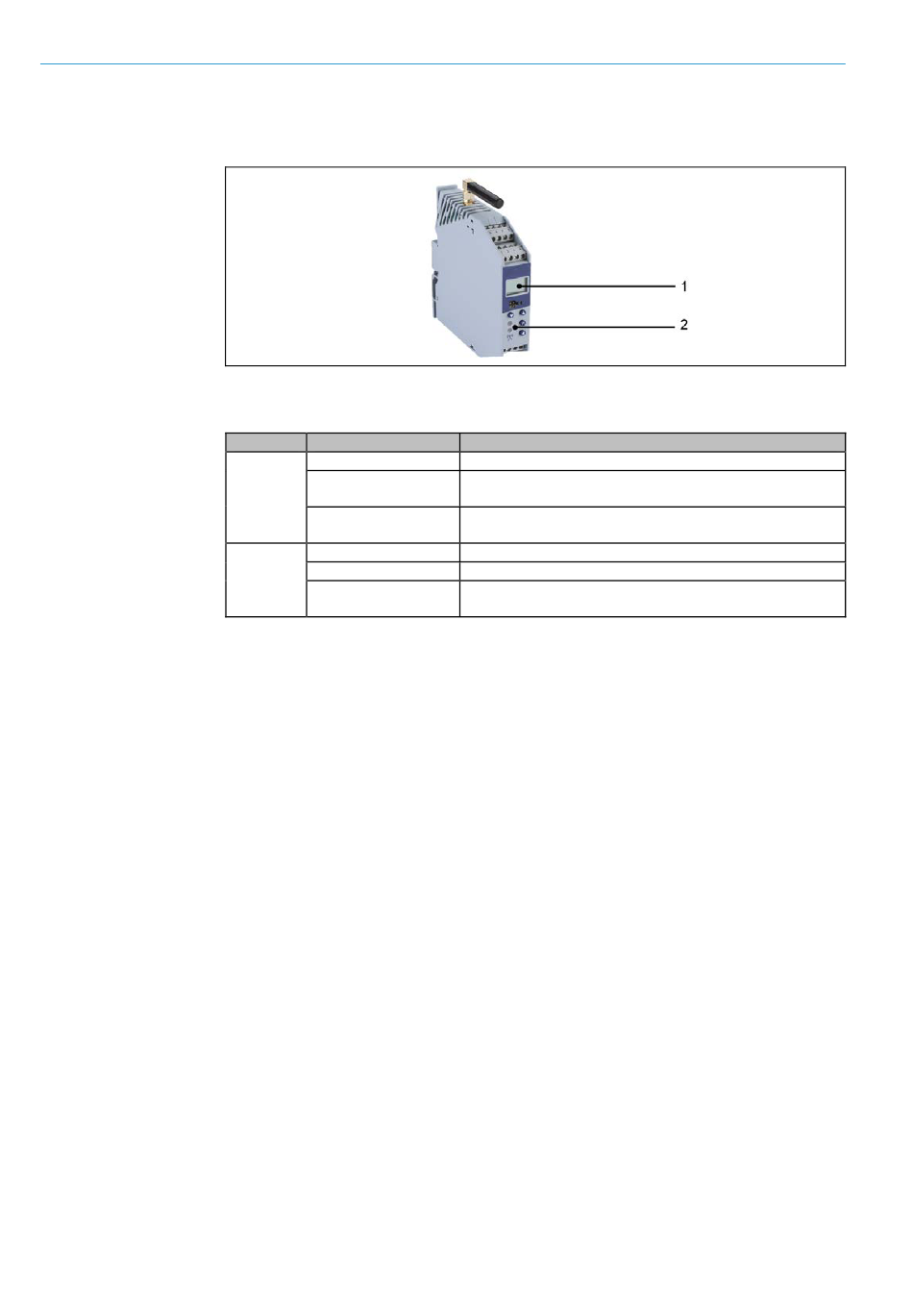

Das Gerät TDC-M100 besitzt eine 7- und 16-Segment-Anzeige (1) sowie zwei LEDs (2).
Abb. 16: Anzeigeelemente TDC-M100
Die LEDs haben die folgende Bedeutung:
LED
Farbe
Gelb (dauerhaft)
Gelb (periodisch
LED 1
mit einem Impuls)
Gelb (periodisch
mit zwei Impulsen)
Aus
Rot (dauerhaft)
LED 2
Rot-Grün
(alternierend)
Tab. 9:
Anzeigeelemente TDC-M100
Das zweizeilige Display visualisiert die manuelle Bedienung und Konfiguration des TDC-
Geräts über die vier Tasten auf der Gerätevorderseite.
Bedeutung
Gerät ist nicht mit dem Mobilfunknetz verbunden.
Verbindungsaufbau mit dem Mobilfunknetz.
Gerät ist mit dem Mobilfunknetz verbunden.
Gerät ist ausgeschaltet oder wird hochgefahren.
Zähler hat keine Referenz.
Zählerreferenz ist in Ordnung.
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
