5.1.4
TDC-Gerät mit SICK-Sensoren verbinden
Hinweis
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
SICK-Sensoren werden üblicherweise über zwei digitale Eingänge an das TDC-Gerät
angeschlossen. Nutzen Sie für die Verbindung - abhängig davon, wie viele Sensoren am
TDC-Gerät angeschlossen werden - die beiden Adern der Anschlussleitung zur
Spannungsversorgung (nur TDC-Geräte der B-Serie) oder eine entsprechende INPUT-
Leitung.
Die Adern sind kundenseitig mit der Anschlussleitung des jeweiligen Sensors über einen
passenden Micro-Fit-Adapter (4- oder 6-polig) zu verbinden.
Die Spannungsversorgung des Sensors kann über die Spannungsversorgung des CAN-Bus
oder des RS485-Bus erfolgen.
Die TDC-Geräte besitzen auch Schnittstellen, um Sensoren von Drittanbietern
anzuschließen.
Weitere Informationen zum Anschluss erhalten Sie in den Betriebsanleitungen des
jeweiligen TDC-Geräts bzw. Sensors.
Sensor mit TDC-B100/TDC-B200 verbinden

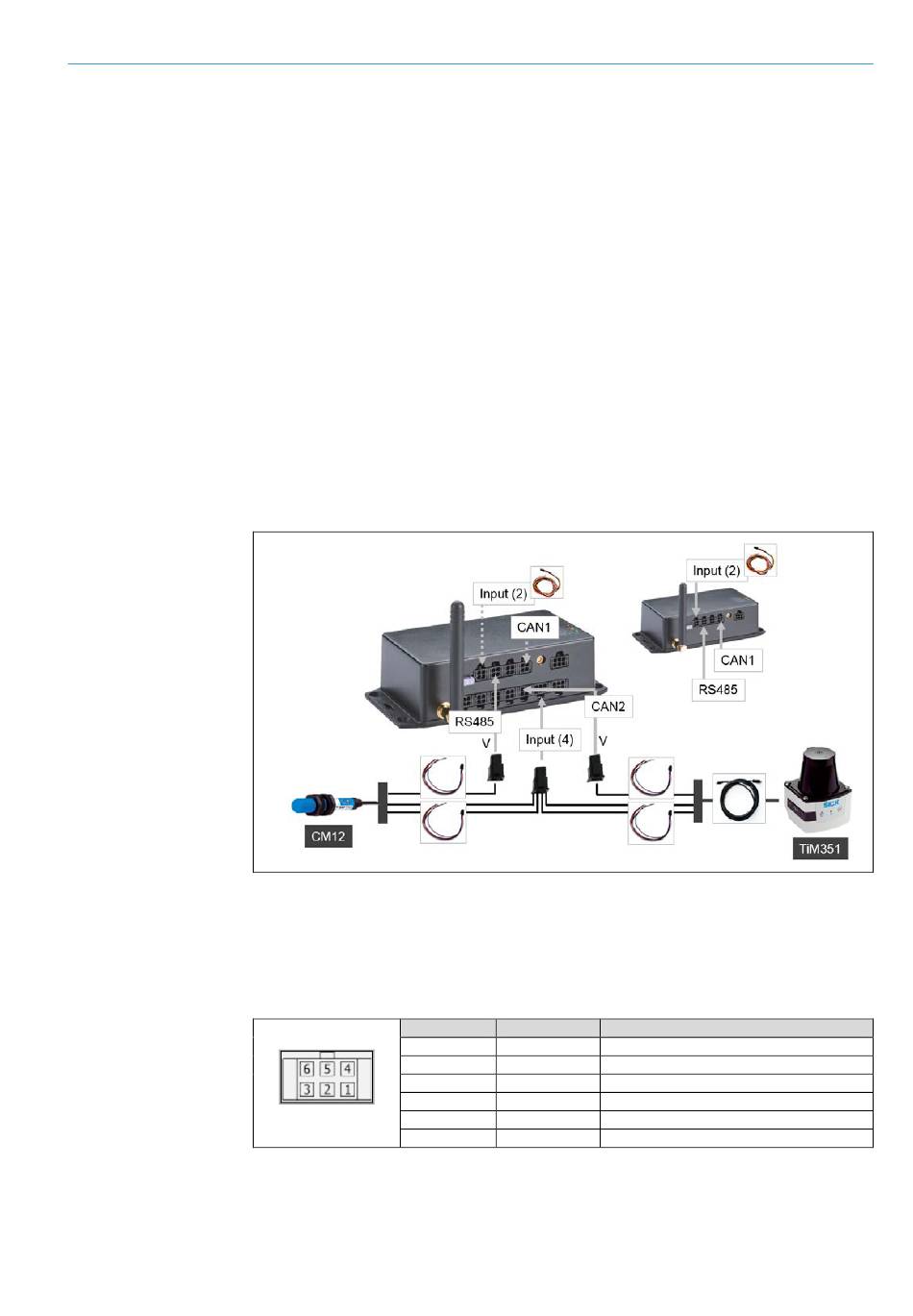

Abb. 24: TDC-B100/TDC-B200 - Anschluss von SICK-Sensoren
1. Stecken Sie den Micro-Fit-Stecker der Anschlussleitung am TDC-Gerät in die
Anschlussdose Input.
2. Verbinden Sie pro Sensor jeweils zwei Adern über einen Adapter mit der
Anschlussleitung des entsprechenden Sensors.
Pin
1
2
3
4
Inputs
5
6
Tab. 14: TDC-B100/TDC-B200 - Anschluss von SICK-Sensoren
ELEKTROINSTALLATION
Aderfarbe
Anschluss
Blau
IN C
Rosa
IN D
Grau
IN D
Violett
IN F
Weiß
IN G
Braun
IN H
B E T R I E B S A N L E I T U N G | Telematic Data Collector
5
35
