SYSTEMBESCHREIBUNG
3
Systembeschreibung
Hinweis
3.1
Lieferumfang
14
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Dieses Kapitel beschreibt den Aufbau und die Arbeitsweise des Gateway-Systems,
insbesondere das Zusammenwirken der verschiedenen Komponenten.
Lesen Sie dieses Kapitel auf jeden Fall, bevor Sie die Komponenten des Gateway-Systems
montieren, installieren und in Betrieb nehmen.
Das Gateway-System nutzt je nach Einbausituation und Anzahl der erforderlichen
Schnittstellen die Gerätevarianten TDC-B100, TDC-B200 oder TDC-M100. Die TDC-Geräte
unterscheiden sich in der Einbauvariante und in der Anzahl der Schnittstellen.

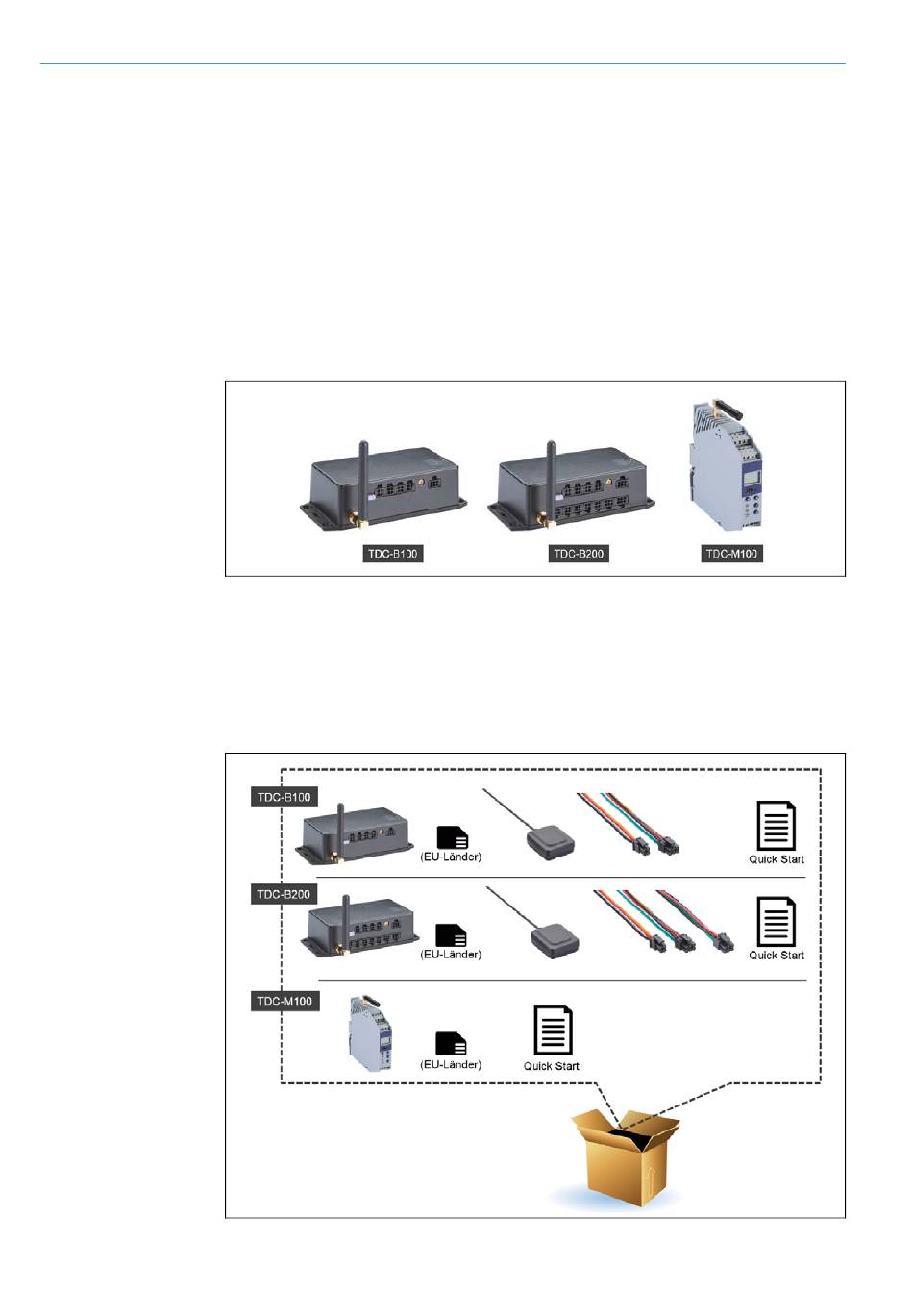

Abb. 1:
Gerätevarianten des Gateway-Systems TDC
Alle TDC-Geräte werden mit GSM-Antenne; gesteckter Überstromschutzeinrichtung und
gesteckter SIM-Karte für den Betrieb in einem EU-Land ausgeliefert.
Bei TDC-Geräten der B-Serie gehören zusätzlich eine GPS-Antenne, eine Leitung für die
Spannungsversorgung sowie Leitungen zum Anschluss der Sensoren zum Lieferumfang.
Weitere Leitungen können als Zubehör bestellt werden.
Abb. 2:
Lieferumfang des Gateway-Systems TDC
8021803/2017-11-27|SICK
