ELEKTROINSTALLATION
5.1.5
Anschluss von Kraftstoffstandsensoren
Hinweis
38
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Kraftstoffstandsensoren des Herstellers Omnicomm werden über die RS485-Schnittstelle
mit dem TDC-Gerät verbunden. Das Gerät wird mit allen erforderlichen
Anschlussleitungen ausgeliefert.
Da TDC-Geräte vom Typ TDC-M100 keine GPS-Informationen über den Standort des
Fahrzeugs liefern können, wird empfohlen, den Kraftstoffstandsensor ausschließlich
zusammen mit einem TDC-Gerät vom Typ TDC-B100/TDC-B200 zu betreiben. Andernfalls
wird das Signal des Kraftstoffstandsensors vom TDC-M100 nur mit einem Zeitstempel
aber ohne Positionsbestimmung geliefert.
▸
Nutzen Sie die im Lieferumfang enthaltene Anschlussleitung.

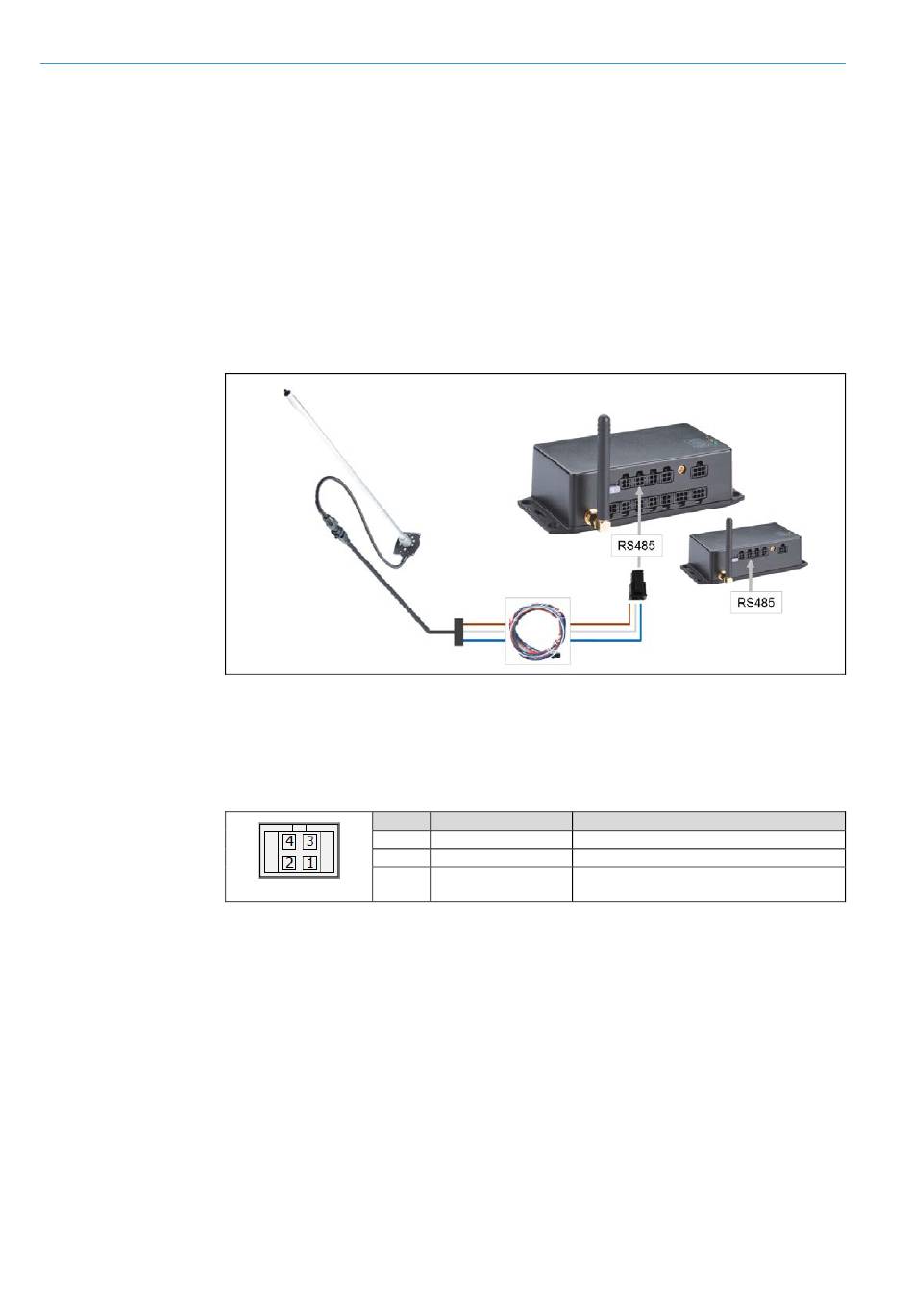

Abb. 26: TDC-B100/TDC-B200 - Anschluss von Kraftstoffstandsensoren
1. Stecken Sie den Micro-Fit-Stecker der Anschlussleitung am TDC-Gerät in die
Anschlussdose RS485.
2. Verbinden Sie die Adern der Anschlussleitung über einen Adapter mit dem
Kraftstoffstandsensor wie folgt:
Pin
1 / 2
3
4
RS485
Tab. 19: TDC-B100/TDC-B200 - Anschluss von Kraftstoffstandsensoren
Aderfarbe
Anschluss
Blau
RS485 -A / RS485 B
Weiß
GND
Braun
PWR-OUT
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
