8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
5. Im Feld Power Supply müssen Sie bei SICK-Sensoren angeben, über welche
Schnittstelle des TDC-Geräts die Spannungsversorgung des Sensors erfolgt (siehe
hierzu auch das Kapitel
Es wird abhängig vom Gerätetyp eine Liste mit allen möglichen Schnittstellen zur
Spannungsversorgung angeboten.
Wählen Sie die passende Schnittstelle aus.

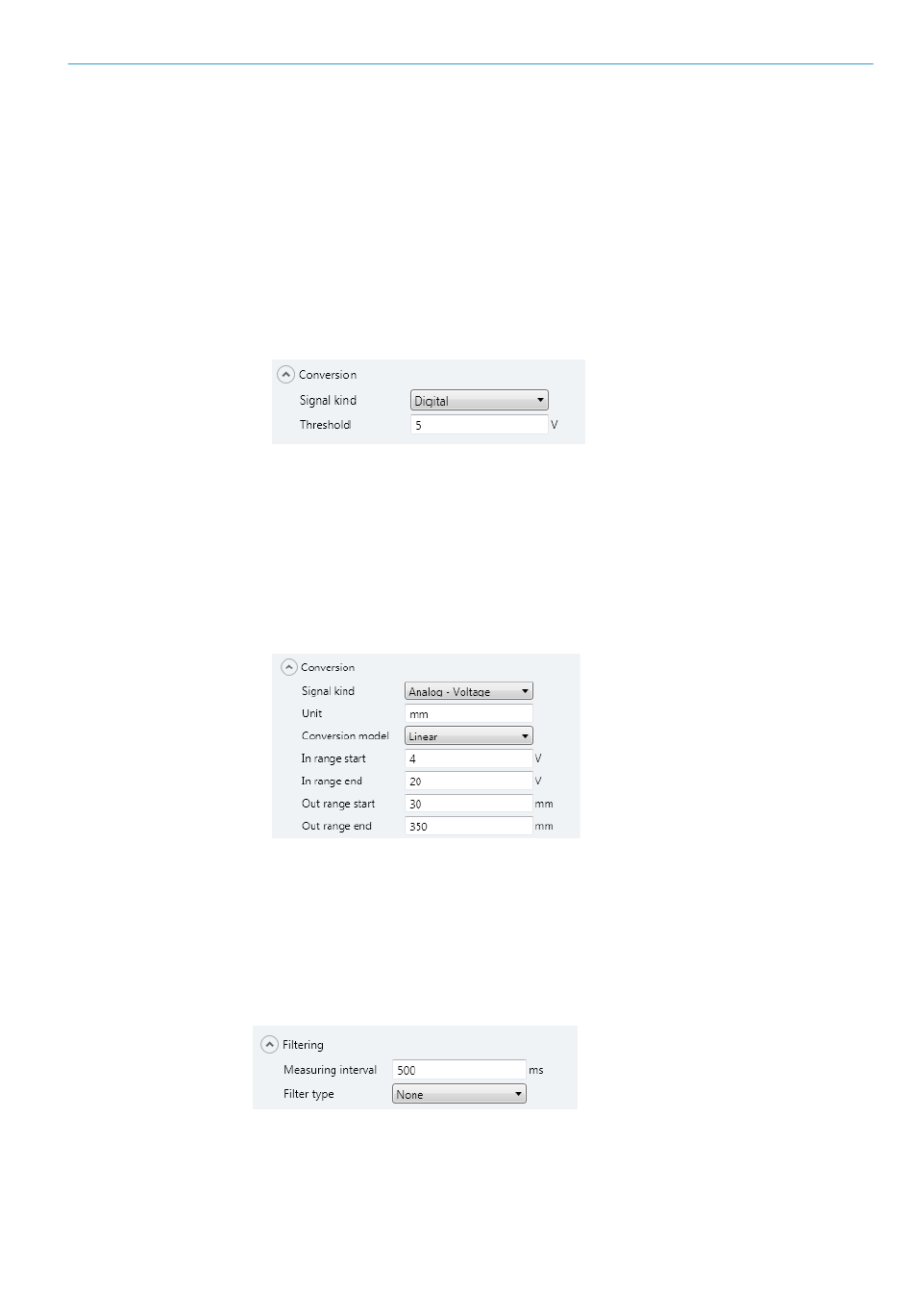

Conversion
1. Durch die Auswahl eines SICK-Sensors wird das Feld Signal kind mit dem zugehörigen
Signaltyp vorbelegt, im Beispiel Digital.
Bei Sensoren, die sowohl analoge als auch digitale Signale ausgeben können, kann die
Vorbelegung der Signalart entsprechend geändert werden.
2. Der Wert im Feld Threshold bezeichnet bei digitalen Signalen den Wert, der als Grenze
für die Verarbeitung eines Signales verwendet wird, hier 5 Volt. Bei Unterschreitung des
Schwellenwerts wird der Eingabewert auf einen Ausgabewert 0 (Zustand Low) und bei
Überschreiten auf einen konstanten Ausgabewert 1 (Zustand High) abgebildet.
Bei analoger Signalverarbeitung werden die entsprechenden Eingabefelder angeboten.
Filtering
Durch die Auswahl eines SICK-Sensors wurden die Filtereinstellungen bereits vorbelegt.
Sie können diese im Regelfall übernehmen.
Der Wert im Feld Measuring interval gibt an, in welchen Intervallen das TDC-Gerät
Signalwerte aus der Schnittstelle übernimmt. Der Standardwert beträgt 500 ms. Das
bedeutet: Es werden zwei Signalwerte des verbundenen Sensors in 1 s verarbeitet.
5.1.4 TDC-Gerät mit SICK-Sensoren
B E T R I E B S A N L E I T U N G | Telematic Data Collector
INBETRIEBNAHME
verbinden).
6
