Kennzahlen über Widgets im Dashboard visualisieren
7.2.4.1
Kennzahl für Sensordaten hinzufügen
76
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Im Dashboard erfolgt die Visualisierung von Daten in Form von sog. Widgets. Ein Widget
ist - technisch betrachtet - ein grafisches Fenster, das eine Verknüpfung zu einem
Telemetrieelement darstellt.
Die Widgets lassen sich frei auf dem Fenster positionieren und auf die gewünschte Größe
skalieren. Je nach Datentyp werden unterschiedliche Widgettypen unterschieden.
▸

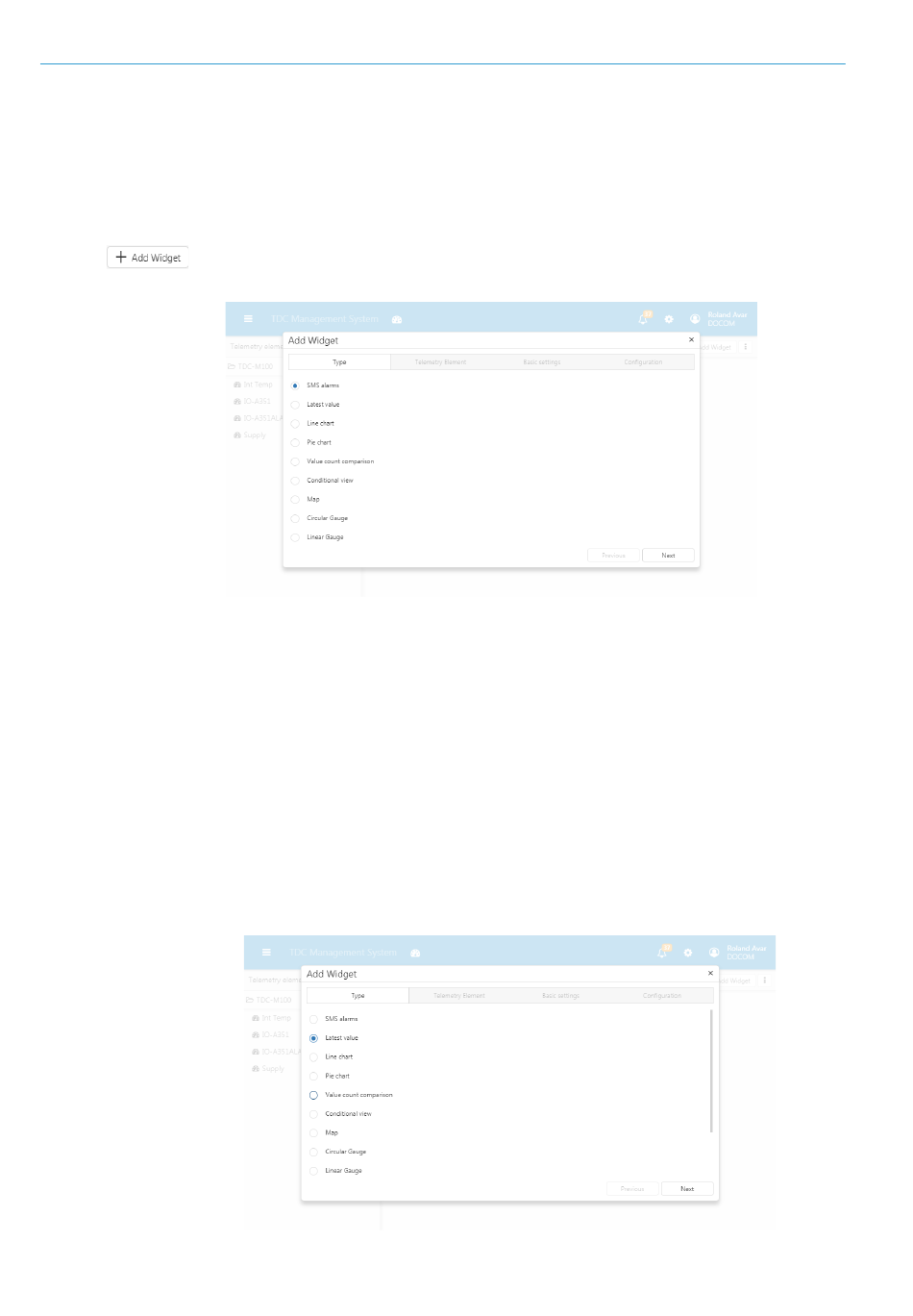

Klicken Sie in der Symbolleiste des Dashboards auf Add Widgets.
Es öffnet sich das Fenster Add Widget.
Das Fenster ist in vier Register untergliedert, die Sie mit Next analog zu einem
Assistenten durchlaufen.
1. Legen Sie im Register Type den Widgettyp fest
2. Ordnen Sie im Register Telemetrie Element das gewünschte Telemetrieelement zu.
3. Legen Sie im Register Basic settings den Namen des Widgets fest und ergänzen Sie
ggf. eine ausführliche Beschreibung.
4. Die Angaben im Register Configuration sind abhängig vom Widgettyp. Hier lassen sich
z.B. Filtereinstellungen und Auswertungszeiträume definieren.
Das folgende Widget visualisiert einen Sensorwert. Sie können darüber schnell ablesen,
ob ein Sensor korrekt arbeitet und Messdaten liefert.
1. Legen Sie im Register Type den Widgettyp Latest value fest.
