6.5.2.4
Telemetrieelement für Motorsignal konfigurieren
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
Wurde eine Ader der Anschlussleitung zur Spannungsversorgung mit der Zündung des
Motors verbunden (siehe Kapitel
ankommende Signal am entsprechenden Eingang erkannt und wie folgt konfiguriert.

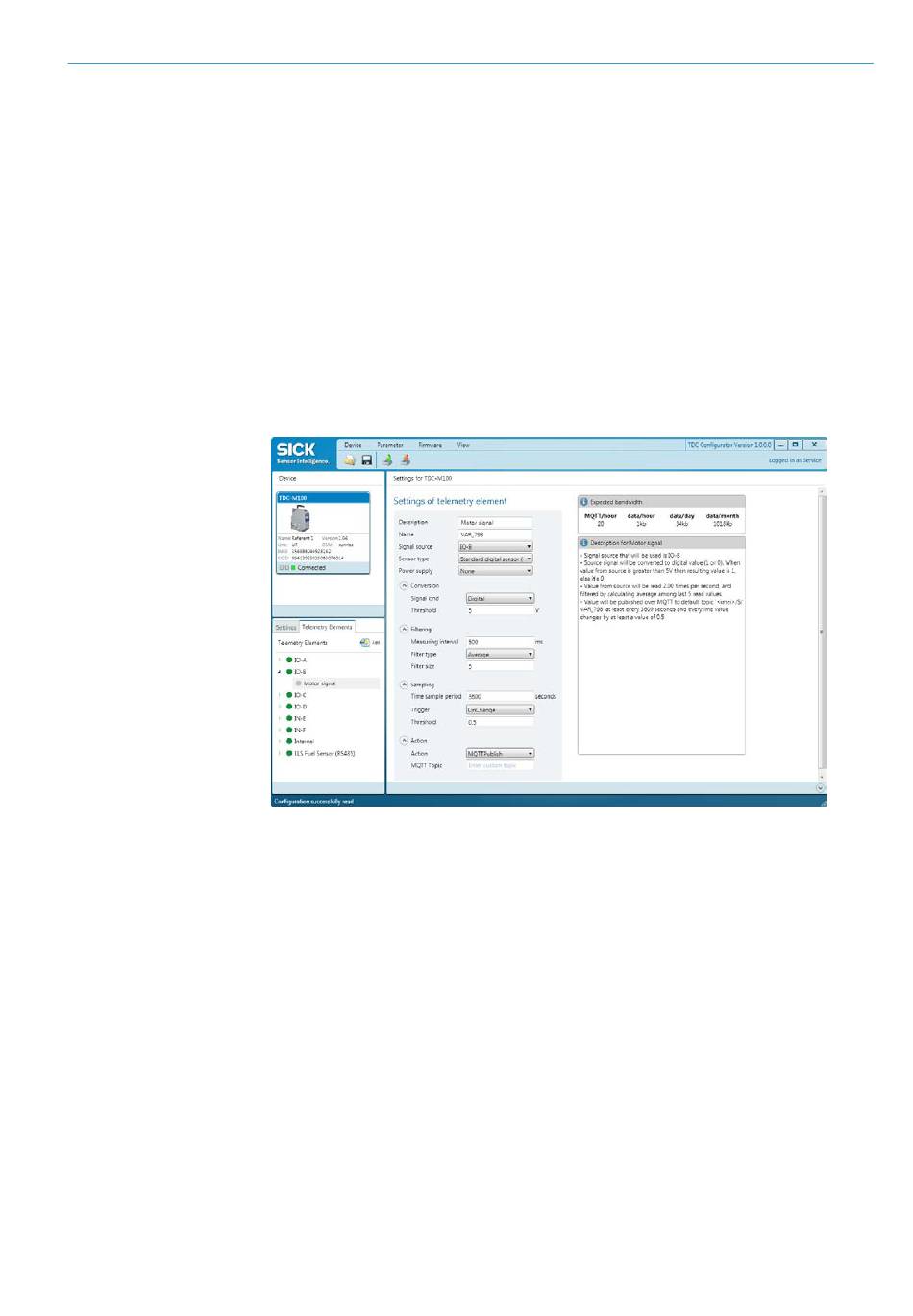

1. Markieren Sie im Register Telemetry Elements den entsprechenden Eingang.
2. Klicken Sie auf die Schaltfläche Add.
3. Vergeben Sie im Feld Description für das Telemetrieelement einen aussagekräftigen
Namen. Die eindeutige Kennung wird automatisch vergeben und im Feld Name
eingetragen.
4. Konfigurieren Sie die Schnittstelle analog zu einem digitalen Sensor.
5. Wählen Sie im Feld Sensor Type den Typ Standard digital sensor und treffen Sie wie
im vorherigen Kapitel beschrieben die Einstellungen für ein Signal vom Typ Digital.
6. Im Bereich Sampling wählen Sie z.B. den Trigger On Startup oder On Change.
5.1.3 TDC-Gerät mit Zündung
B E T R I E B S A N L E I T U N G | Telematic Data Collector
INBETRIEBNAHME
verbinden), wird das
6
61
