B E T R I E B S A N L E I T U N G

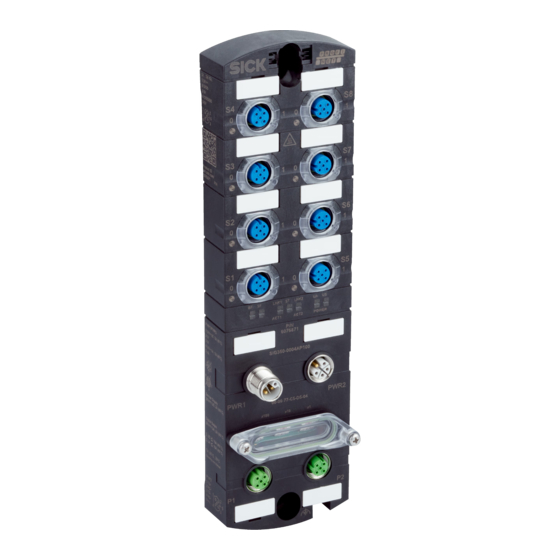

Sensor Integration Gateway – SIG350
EtherNet/IP
TM
Integrationsprodukte

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK SIG350

Inhaltszusammenfassung für SICK SIG350

  • Seite 1 B E T R I E B S A N L E I T U N G Sensor Integration Gateway – SIG350 EtherNet/IP Integrationsprodukte...

  • Seite 2: Hersteller

    Dieses Dokument ist ein Originaldokument der SICK AG. 54PM 2006/42/EC SAFETY B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    EtherNet/IP Integration................Dual Talk....................Webinterface..................... Engineering Tool SOPAS ET..............Störungsbehebung................73 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 4 Wartung....................76 Technische Daten................77 12.1 Allgemeine technische Daten..............Anhang....................81 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 6: Zu Ihrer Sicherheit

    Das Gerät nur entsprechend der bestimmungsgemäßen Verwendung einsetzen. Sämtliche Angaben in der Betriebsanleitung strikt einhalten. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 7: Allgemeine Sicherheitshinweise

    Hinweise zur UL Zulassung UL Environmental Rating: Enclosure type 1 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 8: Produktbeschreibung

    Devices mit Hilfe von Ethernet-Telegrammen. Die Geräte tauschen nach dem Provider- Consumer-Prinzip zyklisch Daten aus. Die Geräte arbeiten gleichzeitig als Empfänger B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...
  • Seite 9 IO-Link-Device speichern die Device-Parameter. Bei der Datenhaltung erfolgt eine Synchronisation dieser unterschiedlichen Parameterdaten-Speicher. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 10: Das Sig350 Enthält Folgende Schnittstellen

    Die Schnittstelle entspricht der IO-Link Companion Spezifikation (Version V1.0) B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Bedien- Und Anzeigeelemente

    Drehschalter Ethernet Anschluss (2x): Ethernet Port P1 – P2 Montageöffnung 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 12: Anzeigeelemente

    Pin 4 ist als IO-Link konfiguriert: (2 Hz) - Fehler Datastorage B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 13 Modul sendet/empfängt keine Ethernet-Frames ACT2 à Leitungsanschlüsse prüfen Gelb blinkend Modul sendet/empfängt Ethernet-Frames 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 14 Unterspannung: 11 V ≤ US < 18 V Rot blinkend Überspannung: US > 30 V (4 Hz) B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Transport Und Lagerung

    Überprüfen Sie bei einer Lagerzeit von länger als 3 Monaten regelmäßig den ■ allgemeinen Zustand aller Komponenten und der Verpackung. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 16: Montage

    Montagestelle. Die Schrauben immer vorsichtig festdrehen und das maximal zuläs‐ sige Anzugsdrehmoment von 3 Nm einhalten. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 17: Montieren

    Lieferumfang enthalten. Dieses Set ist als Zubehör (Artikel Nummer 5346121) verfügbar. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 18: Drehschalterabdeckung

    Die Drehschalterabdeckung ist mit zwei M3-Schrauben befestigt. Das zulässige Anzugs‐ drehmoment beträgt 0,8 Nm. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 19: Lieferumfang

    • 20 Beschriftungsetiketten HINWEIS Im Lieferumfang sind keine Schrauben enthalten. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 20: Elektrische Installation

    • Tx+ = Sender + • Tx- = Sender – B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 21 Pin 3 Pin 4 +24 V DC UA Pin 5 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 22: Versorgungskonzept

    <=2 A 2 (UA) <=2 A 4 (UA) <=2 A B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 23: Derating

    Abbildung 10: Derating Strom pro Sensorversorgung und Ausgang (je Pin 1, 2, und 4 an IO-Link Port S1 - S8) 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 24: Inbetriebnahme

    Im Bereich der Ethernet-Konfiguration des Webinterfaces kann die Default IP-Adresse ebenfalls statisch geändert werden. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 25: Mac Adresse

    Wenn die IP-Adresse geändert wird, wird die zuletzt gespeicherte Adresse verwendet. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 26: Datensicherheit

    ändern Sie vor der ersten Inbetriebnahme unbedingt die standardmäßig einge‐ stellten Passwörter und IP-Adressen. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 27: Bedienung

    V22 oder neuer (oder eine andere Steuerung, die eine erleichterte Integration mit einer EDS-Datei erlaubt). 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 28 BEDIENUNG B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 29: Netzwerkverbindung Einrichten

    Das SIG350 mit der entsprechenden MAC-Adresse wird im Programmfenster des BOOTP/DHCP-Servers als Knoten angezeigt. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 30 Neustart des SIG350 die über BOOTP/DHCP zugewiesene Adresse erhalten bleibt. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 ✓ Der Dialog Select Module Type (Modultyp auswählen) wird angezeigt. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 32 Geben Sie im Feld Name einen frei gewählten Namen ein. Geben Sie im Feld IP Address die IP-Adresse für das SIG350 ein. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...
  • Seite 33 Die Zykluszeit kann über den Tab Connection, Requested Packet Interval (RPI) konfiguriert werden. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 34: Abkürzungen

    2: setzt den Zustand des Digi‐ talausgangs auf den letzten Wert B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 35 4: DO_C/Q Konfiguration Pin 4 als digitalen Aus‐ gang 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 36 Multiplikator Bit 7 Zeitbasis 0,1 ms 6,4 ms 32 ms B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 37 6 ... 37 IOL-Daten 32 Byte ARRAY Prozessdaten des Gerätes 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 38 0 = kein Gerät verfügbar 1 = Gerät erkannt und im Zustand PREOPERATE oder OPERATE B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...
  • Seite 39 USINT 210 ... IOL-Daten 32 Byte ARRAY Prozessdaten des Gerätes 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 40 Gateway oder die Referenz für die IP-Adresse über DHCP B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 41 USINT IO-Link Device Additional Error Schreiben eines IO-Link Gerät Device-Index 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 42 An embedded service resulted in an error.The IO-Link specific error codes 30 (0x1E) within the CIP response B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 43: Funktionsbausteine

    Informationen über die ausgetauschten Daten und die angeschlossenen Geräte verfügbar. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 44: Dual Talk

    Softwaretools wie z.B. Swagger, Postman oder Insomnia verwendet werden. 8.2.1.3 API Struktur Anfrage B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 Systemauslastung. Bei gleichzeitiger Nutzung der Web-UI erhöht sich die Antwortzeit. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 46: Verfügbare Variablen Und Methoden

    Die Variable {masterNumber} ist immer 1, da das Gateway SIG350 lediglich über einen Master verfügt. Auch hier stehen weitere Ressourcen zur Verfügung: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 47 Mit folgenden Ressourcen können weitere Informationen zu den angeschlossenen Devi‐ ces aufgerufen werden: 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 48 Auslesen der aktuellen Temperaturwerte an dem diagnostics spezifischen Port /temperature B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 49: Statuscode Und Fehlermeldungen

    POST request without content Fehler beim Ressourcenzugriff Resource not found z.B. falsche URL 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 50: Allgemeine Beschreibung

    Gerät, einen bestimmten Satz von Informationen an einen MQTT-Broker veröffent‐ lichen. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 51: Nachrichten - Topics

    Auslesen der Geräte- bzw. Ethernet-Konfi‐ figuration guration (z.B. DHCP oder IP Adresse) 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 52 {clientHeadTopic}/iolink/v1/mqtt/configu‐ Informationen zur MQTT Konfiguration ration {clientHeadTopic}/iolink/v1/mqtt/connec‐ MQTT Verbindungsstatus tionstatus B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 53: Beschreibung Opc Ua Server

    Instanz einzelner Objekte zugegriffen werden, da sich diese dadurch eindeutig identifi‐ zieren lassen, siehe „Zugriff auf Prozessdaten“, Seite 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 54 Um die Übersichtlichkeit zu gewähren ist hier nur ein Auszug der entsprechenden Serverobjekte gelistet. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...
  • Seite 55 Object Ermöglicht das Auslesen von Geräteinformationen, z.B.: Geräteversion, Artikelnummer usw. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 56 IO-Link WakeupCount, FrameOk‐ Count und RetryCount. 3, "VendorID" Variable HerstellerID B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 57 Gemessener Mini- und Maximal-Strom,-Tem‐ peratur,-Spannung. IO-Link WakeupCount, FrameOk‐ Count und RetryCount. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 58 Variable Firmwareversion 3, "VendorID" Variable VendorID 3, "VendorText" Variable Herstellertext B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 59 BEDIENUNG Abbildung 14: Pfad 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 60: Zugriff Auf Prozessdaten

    8.3.1 Aufbau Webinterface Der integrierte Webinterface verfügt über folgenden Aufbau: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 61 Um diese Informationen sichtbar zu machen kann die Kachelansicht durch Klick auf das Expandable erweitert werden: 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 62 Webinterface zurück gemeldet. Diese Nachricht verschwindet nach einigen Sekunden automatisch. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 63 Bei der Seite Home handelt es sich um die Startseite für das SIG350. Sie bietet einen Überblick über den aktuellen Modulstatus und die Gerätefunktion. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 64 IP-Adresse oder die Subnetzmaske geändert werden. Darüber hinaus werden weitere Feldbusinformationen angezeigt. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 65 Gerät auslesen. Dies sind grundsätzlich Identifikations- und War‐ tungsparameter. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 66 Herunterladen aus dem einem SIG350 und „Upload data storage object“ zum Hochla‐ den in den zweiten SIG350 genutzt werden. Das Austauschformat ist JSON. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...
  • Seite 67 Device physisch mit dem SIG350 verbunden oder bei dem angeschlossenen Gerät handelt es sich nicht um ein IO-Link Device. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 68 Menüleiste auf das Benutzersymbol klicken und im Dialog den gewünschten Benutzernamen auswählen. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 69: Passwort Vergessen

    Dies erfordert eine gewisse Gerätekompatibilität. Aus diesem Grund müssen die „Device ID“ und „Vendor ID“ festgelegt werden. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 70: Beispielverwendung

    Datensätze mit den gespeicherten Informationen aus dem Gerät herunter‐ zuladen bzw. wieder hochzuladen. Das Datenformat ist JSON. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 71: Engineering Tool Sopas Et

    Geräte, die sich bereits im Projekt befinden, werden in den Suchergebnissen ausgegraut. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 72 (siehe „Benutzer anmelden, abmelden“, Seite 68). Der Parameter Import/ Export wird nicht unterstützt. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 73: Störungsbehebung

    Die Firmwaredatei erhalten Sie im Bedarfsfall vom SICK Support und umfasst immer eine .zip-Datei. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 74: Fehlerdiagnosen

    „Konfiguration“, Seite 34 • REST API: siehe „API Struktur“, Seite 44 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 75: Demontage Und Entsorgung

    Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 76: Wartung

    Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐ schen Daten stellen keine schriftliche Garantie dar. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 77: Technische Daten

    Diese Einrichtung ist nicht für die Nutzung in Wohngebieten geeignet und bietet mögli‐ cherweise keinen ausreichenden Schutz gegen Funkempfang in diesen Umgebungen. 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 78: Elektrische Daten

    Eingehaltene Norm IEEE802.3u (100Base-Tx) Max. Anzahl Verbindungen Ethernet-Anschlüsse CIP-Services DLR, QoS B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 79 Übertragungsrate COM1 / COM2 / COM3 Min. IO-Link-Zykluszeit 1 ms 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 80 Class B wird erreicht indem Pin 2 als Ausgang zur Spannungsversorgung genutzt wird. Frei konfigurierbar je Port, ohne galvanische Trennung zwischen US und UA. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027833./2022-06-10 | SICK...

  • Seite 81: Anhang

    ANHANG Anhang 8027833./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 82 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
