5
ELEKTROINSTALLATION
5.1.2
TDC-Gerät an Spannungsversorgung anschließen
32
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Ein TDC-Gerät wird an die Fahrzeugbatterie Batterie angeschlossen, um die permanente
Spannungsversorgung des Geräts sicherzustellen.
Der Anschluss erfolgt über eine 4-adrige Anschlussleitung. Zwei Adern unterstützten
hierbei den Anschluss an die Spannungsversorgung, die beiden anderen Adern erlauben
zusätzlich den Anschluss eines Sensors bzw. den Anschluss des TDC-Geräts an die
Motorzündung (siehe unten).
TDC-B100/TDC-B200 an Spannungsversorgung anschließen
Die 4-adrige Anschlussleitung besitzt auf einer Seite eine Micro-Fit-Steckverbindung für
den Anschluss an das Gerät und auf der anderen Seite offene Enden für den Anschluss
an die Spannungsversorgung.

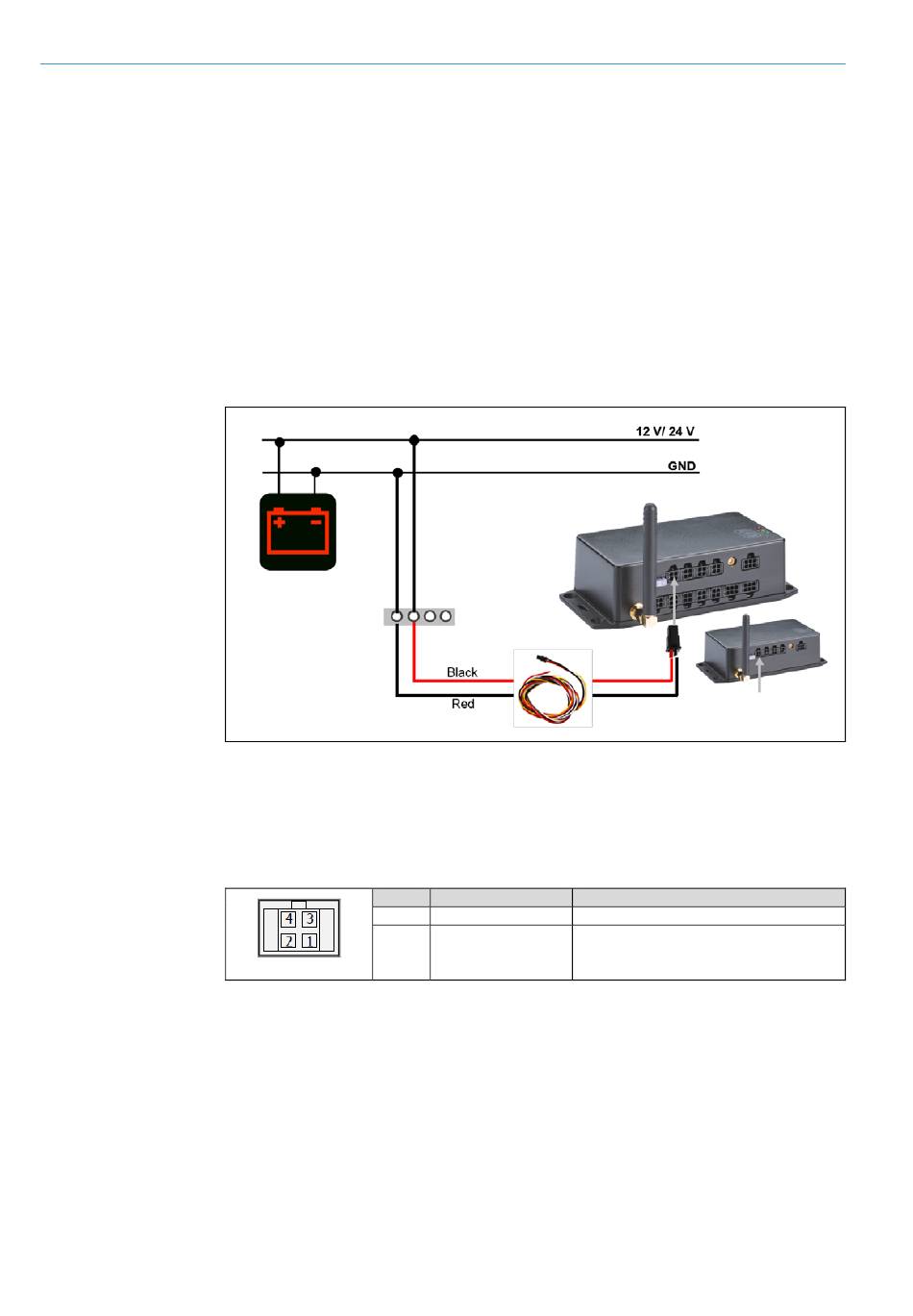

Abb. 20: TDC-B100/TDC-B200 - Anschluss an Spannungsversorgung
1. Stecken Sie den Micro-Fit-Stecker der Anschlussleitung am TDC-Gerät in die
Anschlussdose PWR.
2. Verbinden Sie das TDC-Gerät über die rote und schwarze Ader der Anschlussleitung mit
der Spannungsversorgung:
Pin
3
4
PWR
Tab. 10: TDC-B100/TDC-B200 - Anschluss an Spannungsversorgung
Aderfarbe
Anschluss
Schwarz
GND
Rot
DC-IN
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
