8
WARTUNG
8.2.4

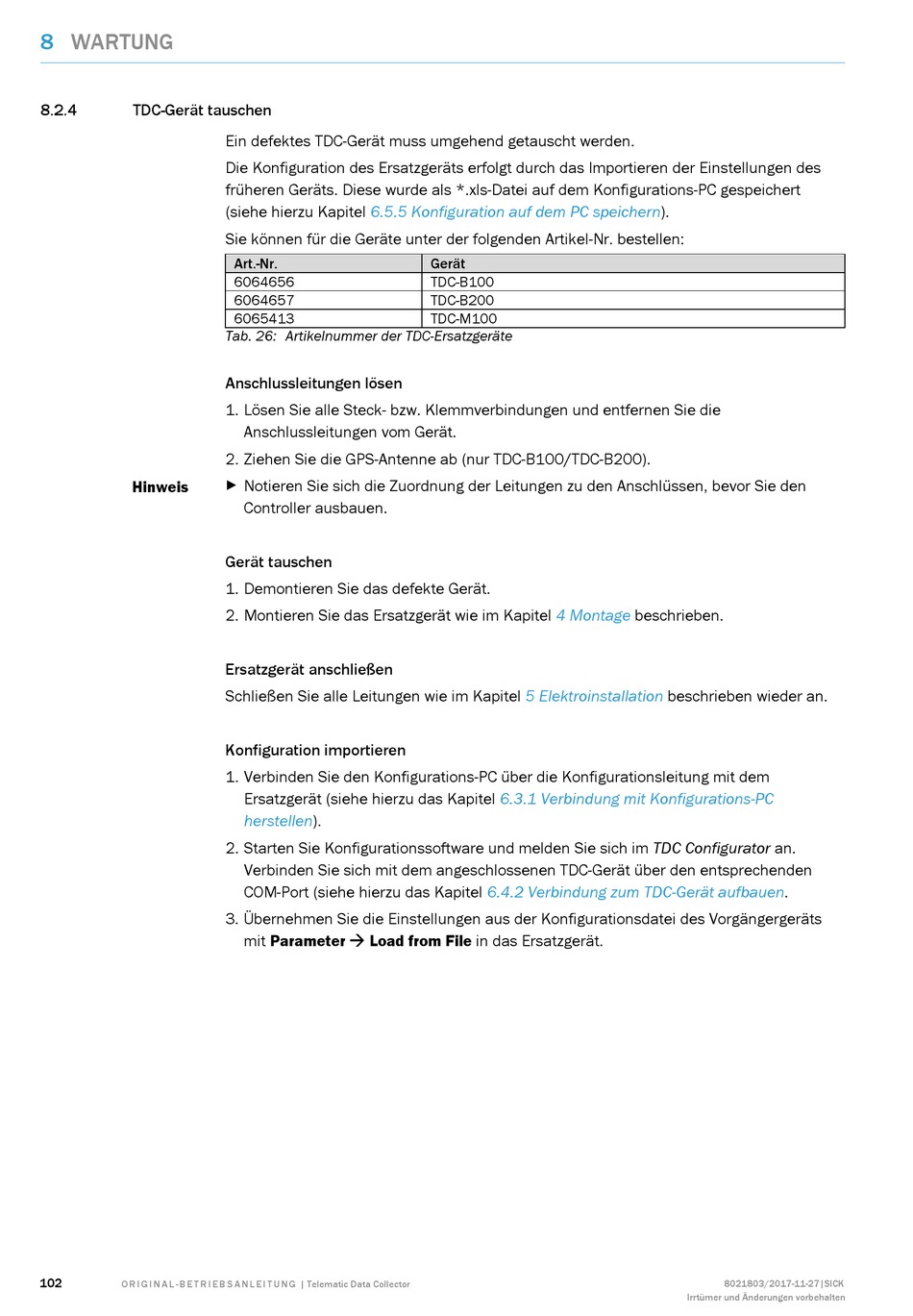

TDC-Gerät tauschen
Hinweis
102
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Ein defektes TDC-Gerät muss umgehend getauscht werden.
Die Konfiguration des Ersatzgeräts erfolgt durch das Importieren der Einstellungen des
früheren Geräts. Diese wurde als *.xls-Datei auf dem Konfigurations-PC gespeichert
(siehe hierzu Kapitel
6.5.5 Konfiguration auf dem PC
Sie können für die Geräte unter der folgenden Artikel-Nr. bestellen:
Art.-Nr.
6064656
6064657
6065413
Tab. 26: Artikelnummer der TDC-Ersatzgeräte
Anschlussleitungen lösen
1. Lösen Sie alle Steck- bzw. Klemmverbindungen und entfernen Sie die
Anschlussleitungen vom Gerät.
2. Ziehen Sie die GPS-Antenne ab (nur TDC-B100/TDC-B200).
▸
Notieren Sie sich die Zuordnung der Leitungen zu den Anschlüssen, bevor Sie den
Controller ausbauen.
Gerät tauschen
1. Demontieren Sie das defekte Gerät.
2. Montieren Sie das Ersatzgerät wie im Kapitel
Ersatzgerät anschließen
Schließen Sie alle Leitungen wie im Kapitel
Konfiguration importieren
1. Verbinden Sie den Konfigurations-PC über die Konfigurationsleitung mit dem
Ersatzgerät (siehe hierzu das Kapitel
herstellen).
2. Starten Sie Konfigurationssoftware und melden Sie sich im TDC Configurator an.
Verbinden Sie sich mit dem angeschlossenen TDC-Gerät über den entsprechenden
COM-Port (siehe hierzu das Kapitel
3. Übernehmen Sie die Einstellungen aus der Konfigurationsdatei des Vorgängergeräts
mit Parameter Load from File in das Ersatzgerät.
speichern).
Gerät
TDC-B100
TDC-B200
TDC-M100
4 Montage
5 Elektroinstallation
6.3.1 Verbindung mit Konfigurations-PC
6.4.2 Verbindung zum TDC-Gerät
beschrieben.
beschrieben wieder an.
aufbauen.
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
