SICK-Sensor mit TDC-M100 verbinden

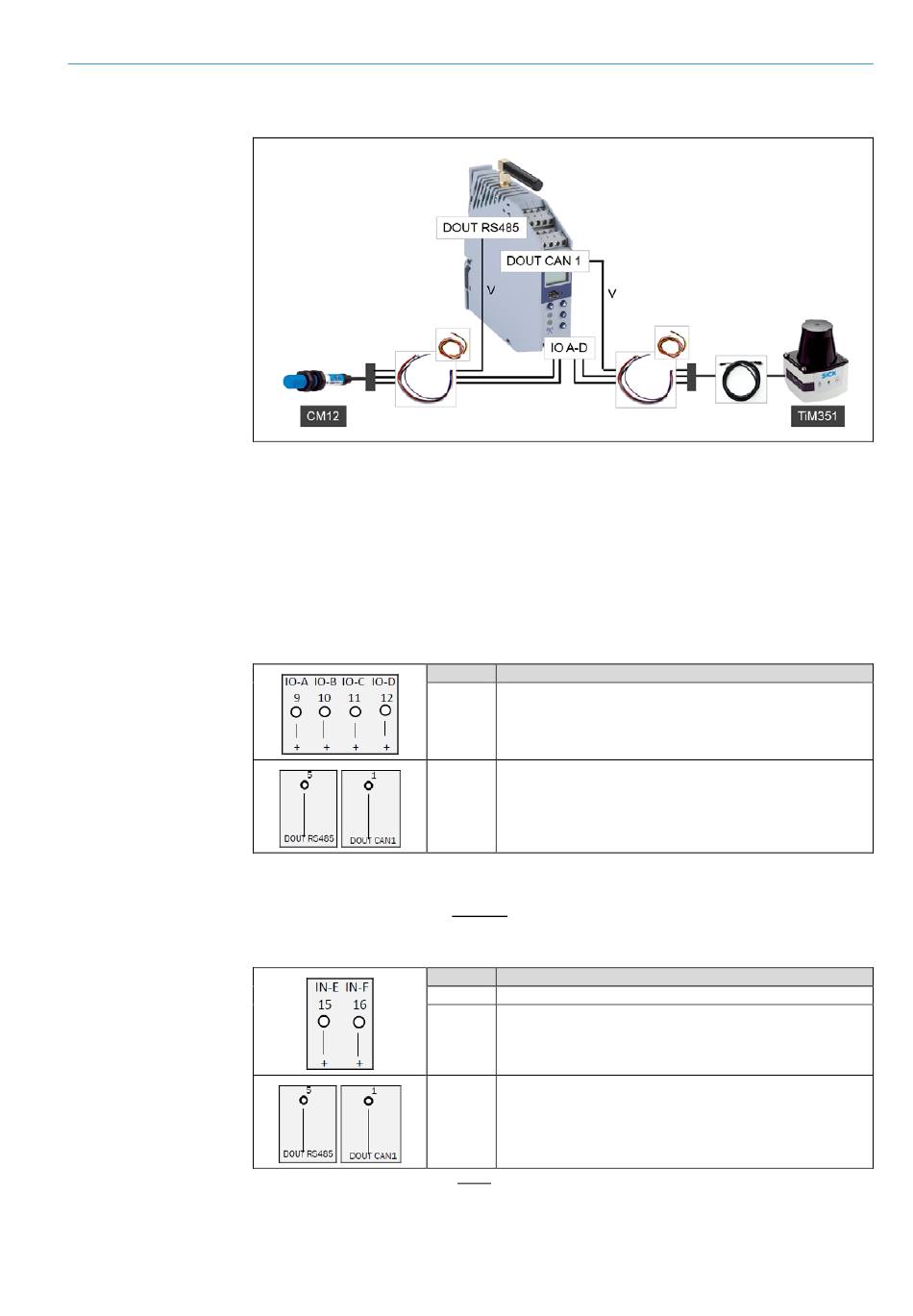

Abb. 25: TDC-M100 - Anschluss von SICK-Sensoren
1. Schließen Sie zwei Adern der Anschlussleitung am TDC-Gerät an zwei digitalen
Eingängen an.
Wenn Sie die I/O-Anschlüsse verwenden, müssen Sie sicherstellen, dass diese als
Eingang konfiguriert worden sind.
2. Schließen Sie eine Ader der Anschlussleitung am TDC-Gerät am Eingang DOUT CAN1
oder DOUT RS485 an. Damit erfolgt die Spannungsversorgung des Sensors.
3. Verbinden Sie die Adern über einen Adapter mit der Anschlussleitung des Sensors.
Tab. 17: TDC-M100 - Anschluss von SICK-Sensoren
Die Signalübertragung eines Sensors kann auch über die gelbe und weiße Ader der
Anschlussleitung zur Spannungsversorgung erfolgen. Zusätzlich ist der Sensor wie
beschrieben an einen Ausgang zur Spannungsversorgung anzuschließen.
Tab. 18: TDC-M100 - Anschluss eines SICK-Sensors über Leitung zur Spannungsversorgung
Pin
Anschluss
9/10
Konfiguriert als digitale Eingänge zur Signalübertragung
11/12
5 / 1
Ausgang Spannungsversorgung für angeschlossene
Sensoren
Pin
Anschluss
15
Digitaler Eingang IN-E
16
Digitaler Eingang IN-F
5 / 1
Ausgang Spannungsversorgung für angeschlossene
Sensoren
