ELEKTROINSTALLATION
Hinweis
36
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
3. Stecken Sie den Stecker der CAN- bzw. RS485-Anschlussleitung am TDC-Gerät in die
Anschlussdose RS485, CAN1 oder CAN2.
4. Verbinden Sie pro Sensor jeweils Pin 4 der Leitung über einen Adapter mit der
Anschlussleitung des entsprechenden Sensors. Damit erfolgt die
Spannungsversorgung des Sensors.
Pin
4
CAN1
4
CAN2
4
RS485

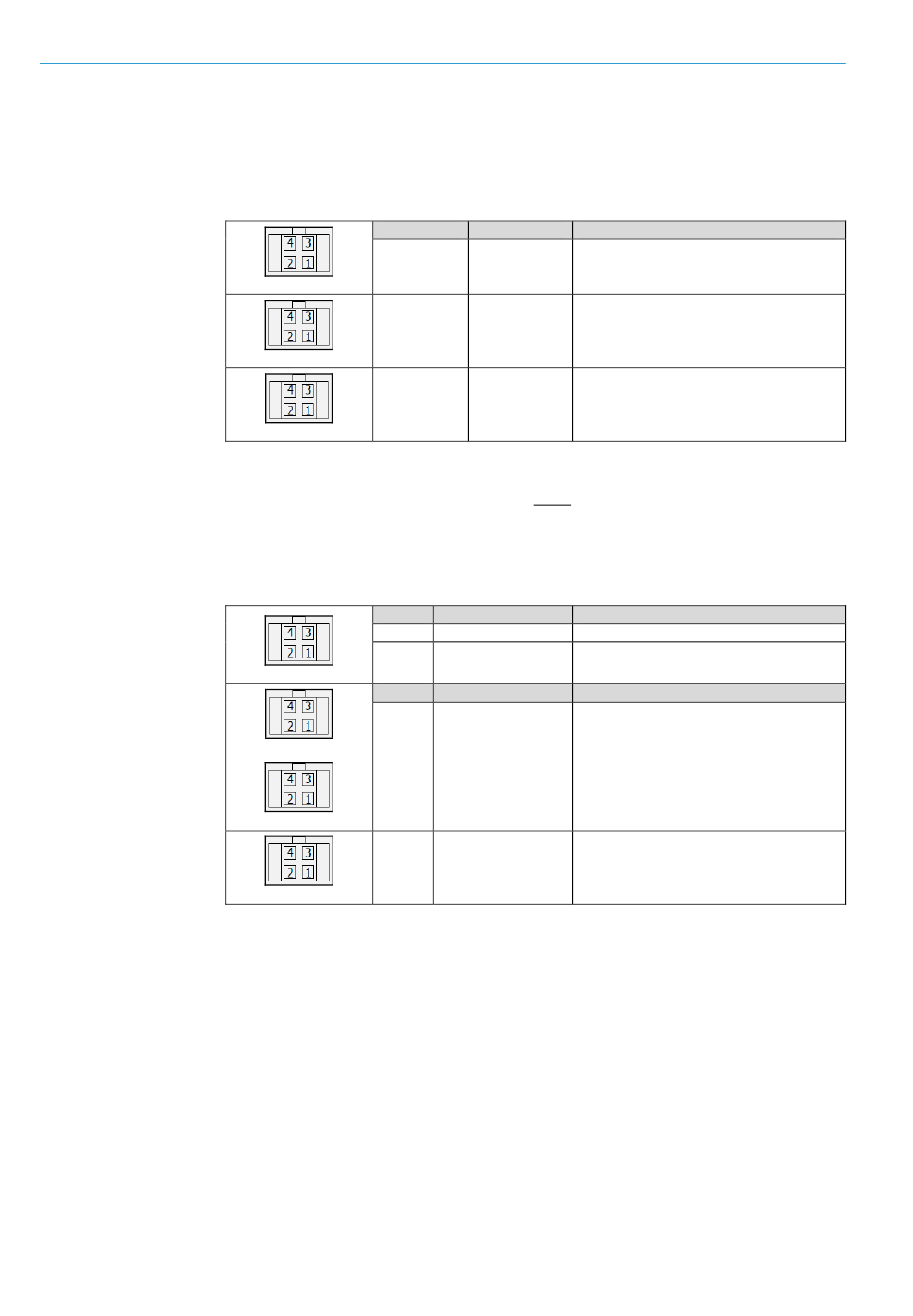

Tab. 15: TDC-B100/TDC-B200 - Anschluss von SICK-Sensoren (Spannungsversorgung)
Beim TDC-B200 kann die Signalübertragung eines Sensors auch über die gelbe und
weiße Ader der Anschlussleitung zur Spannungsversorgung erfolgen. Beim TDC-B100 ist
ausschließlich nur diese Variante möglich.
Zusätzlich ist der Sensor wie beschrieben an einen Ausgang zur Spannungsversorgung
anzuschließen.
Pin
1
2
PWR
Pin
4
CAN1
4
CAN2
4
RS485
Tab. 16: TDC-B100/TDC-B200 - Anschluss eines SICK-Sensors über Leitung zur
Spannungsversorgung
Aderfarbe
Anschluss
Blau
DOUT CAN1
Blau
DOUT CAN2 (nur TDC-B200)
Blau
DOUT RS485
Aderfarbe
Anschluss
Weiß
IN B
Gelb
IN A / IGN
Aderfarbe
Anschluss
Blau
DOUT CAN1
Blau
DOUT CAN2 (nur TDC-B200)
Blau
DOUT RS485
8021803/2017-11-27|SICK
