MONTAGE

5 Montage
10 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG200
Das SIG200 wird mithilfe von zwei Schrauben (max. M6) und zwei Unterlegscheiben
montiert.
Das maximal zulässige Anzugsdrehmoment von 0,8 Nm beachten.
2 x M6
< 0.8 Nm

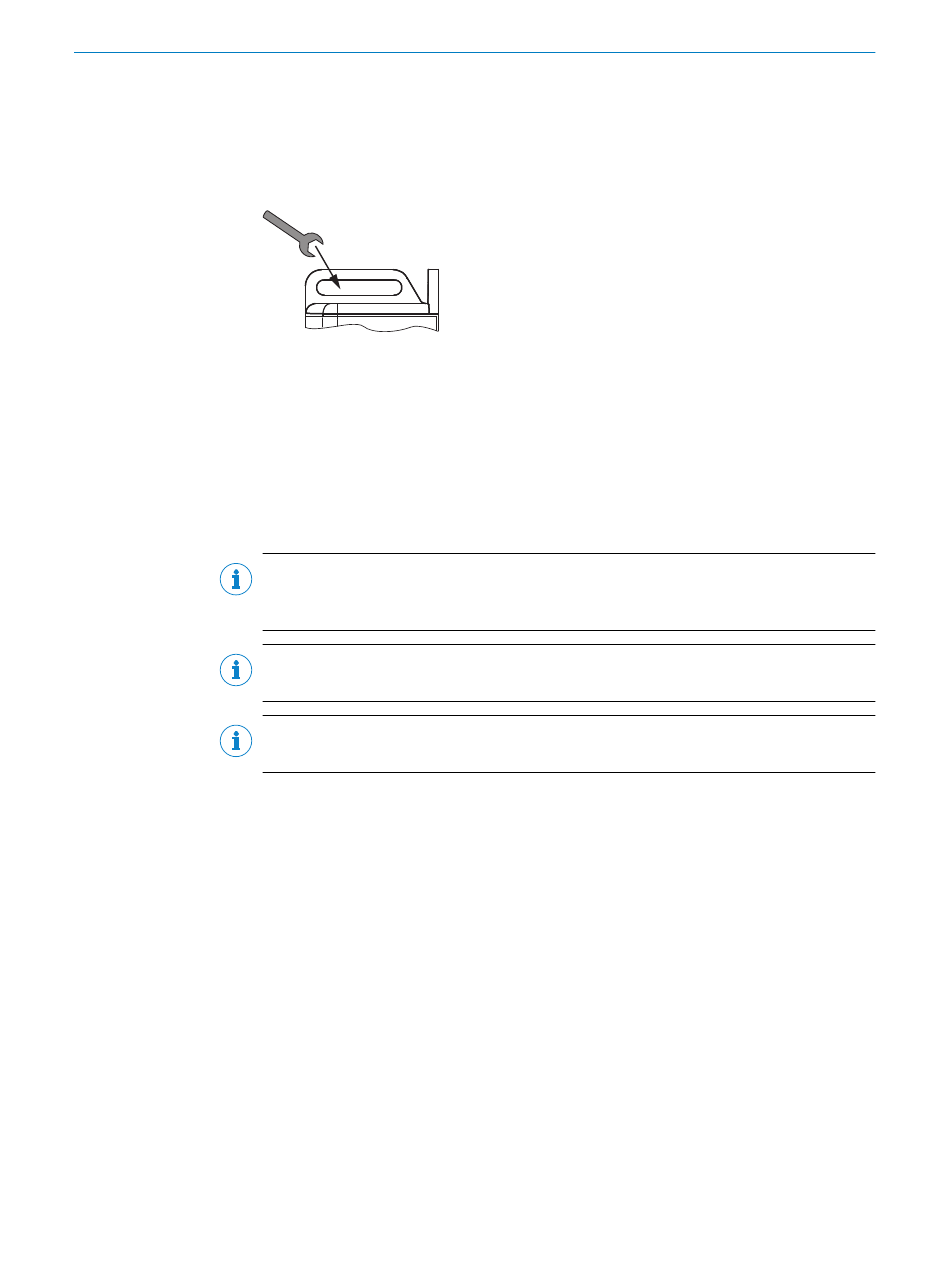

Abbildung 2: Montage
Lieferumfang:
•
SIG200
• 5 Blindstecker (an Port CONFIG, S2, S3, S4, P1)
• Quickstart Anweisung
• 20 Labels für die Labeltasche
Um eine angemessene Masseverbindung mit dem Gehäuse sicherzustellen, muss die
Beschichtung auf dem Gehäuse um die Montageschrauben herum entfernt werden.
HINWEIS
Es können mehrere SIG200 nebeneinander montiert werden, ohne dass ein Mindest‐
abstand zwischen jedem IO-Link-Master eingehalten werden muss.
HINWEIS
An Port P1, S1 und Power gibt es keine Blindstopfen.
HINWEIS
Im Lieferumfang sind keine Schrauben enthalten.
