3
SYSTEMBESCHREIBUNG
3.2
Systemkomponenten
3.2.1
TDC-Geräte - Sensordaten sammeln und übermitteln
3.2.1.1
Das TDC-Gerät als Empfänger
18
O R I G I N A L - B E T R I E B S A N L E I T U N G | Telematic Data Collector
Das Gateway-System nutzt TDC-Geräte für das Empfangen und Übermitteln von
Sensordaten.
• Als Empfänger sammelt das TDC-Gerät die Daten der angeschlossenen Sensoren und
Geräte.
• Als Sender übermittelt das TDC-Gerät die empfangenen Sensordaten via Mobilfunknetz
in die Cloud.
Ein TDC-Gerät empfängt im Regelfall die Sensordaten eines Fahrzeugs bzw. einer
Maschine. Hierzu werden die Sensoren über entsprechende Schnittstellen mit dem TDC-
Gerät verbunden.
Im TDC-Gerät sind zudem Sensoren für die Ermittlung der Fahrzeugbewegung verbaut. Die
Bewegungsdaten können zusammen mit den GPS-Daten ausgegeben werden (nur TDC-
Geräte der B-Serie). Eine GPS-Antenne ist bei diesen Geräten im Lieferumfang enthalten.

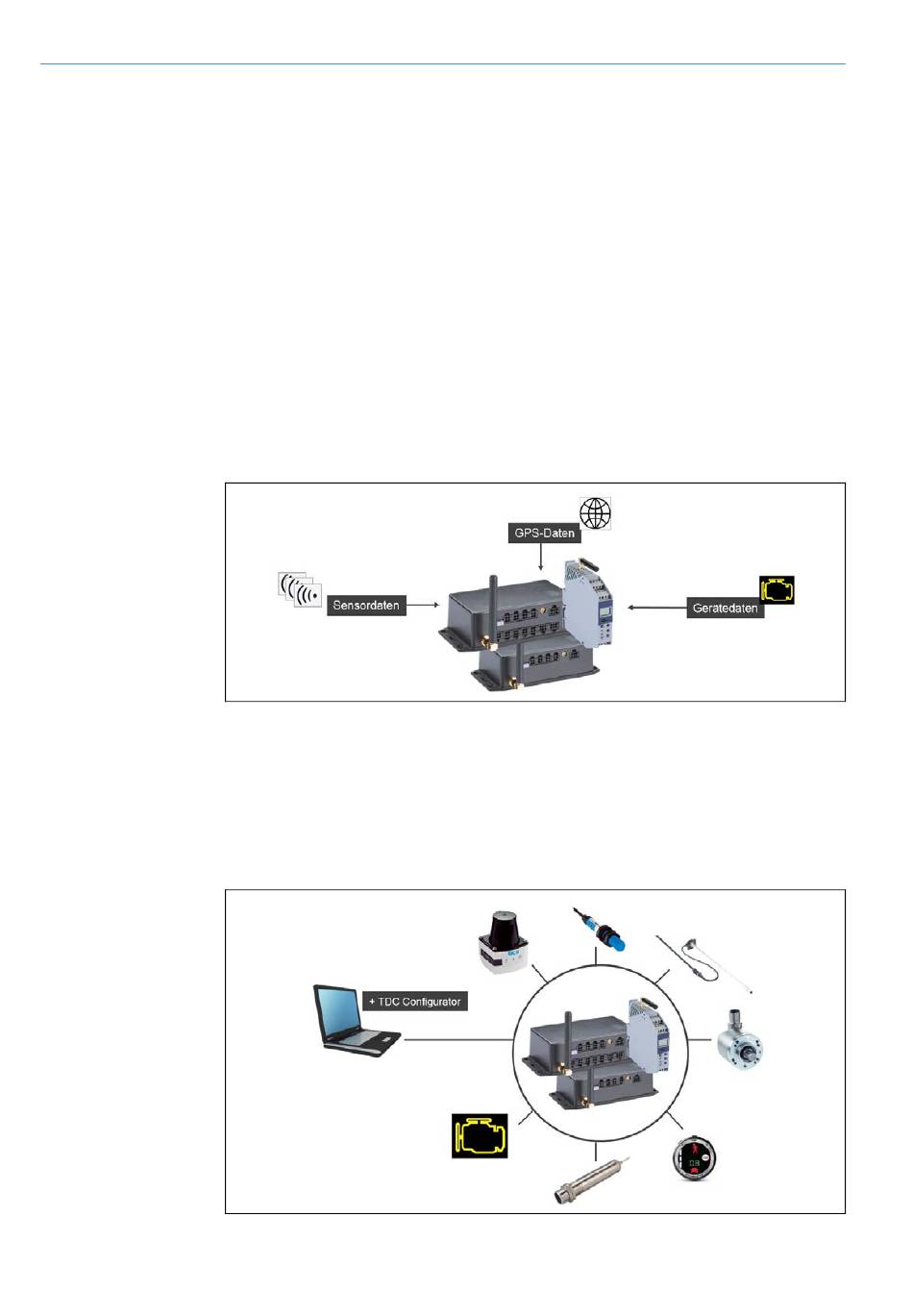

Abb. 6:
TDC-Gerät als Empfänger von Sensordaten
Welche Sensoren und Geräte können integriert werden?
Das TDC-Gerät stellt alle gängigen Schnittstellen für die Integration von Sensoren und
Geräten zur Verfügung. Es werden digitale, analoge und CAN-Bus basierte Signale
verarbeitet.
Die Konfiguration der Schnittstellen erfolgt über die zum Lieferumfang gehörende
Konfigurationssoftware TDC Configurator.
Abb. 7:
Schnittstellen des TDC-Geräts zur Integration von Sensoren
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
