5.2

GSM-Antenne aufschrauben

5.3 GPS-Antenne anschließen
Hinweis
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
Die GSM-Antenne ist werkseitig nicht montiert. Sie ist vor der Inbetriebnahme der Geräte
aufzuschrauben.

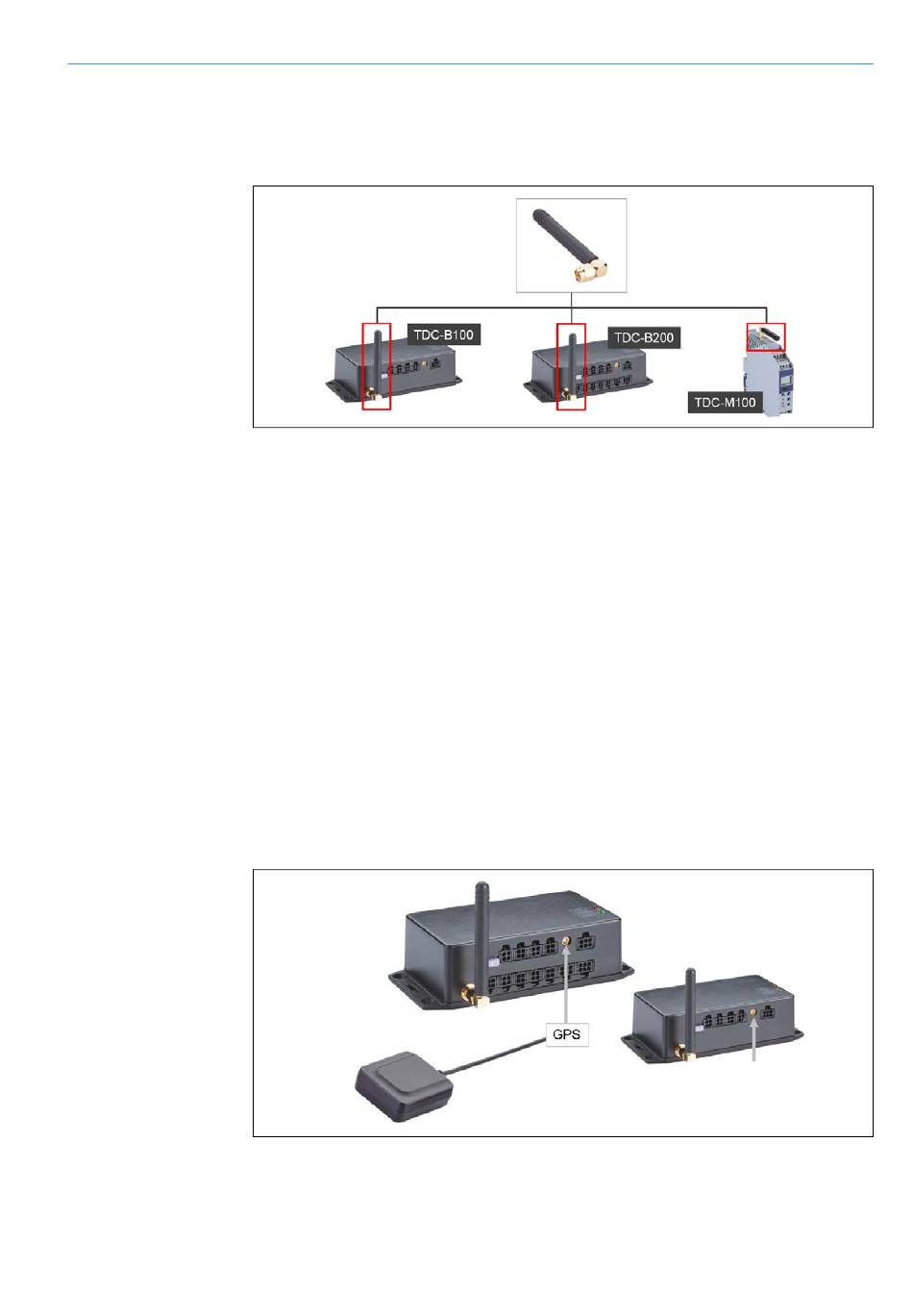

Abb. 27: GSM-Antenne aufschrauben

1. Halten Sie das Gerät mit einer Hand fest.
2. Setzen Sie die GSM-Antenne auf den Antennenanschluss des TDC-Geräts.
3. Verschrauben Sie die GSM-Antenne im Uhrzeigersinn auf dem Antennenanschluss des
Geräts.
Der Einbau der GPS-Antenne erfolgt üblicherweise im Fahrerhaus mit freier Sicht nach
oben oder im Dachbereich des Fahrzeugs.
Verlegen Sie die Anschlussleitung je nach Montageort der Antenne fachmännisch im
Fahrzeug und verbinden sie diese über den Cinch-Stecker mit dem Gerät TDC-B100/TDC-
B200.
Das Gerät TDC-M100 kann keine GPS-Informationen liefern. Es ist kein Anschluss für eine
GPS-Antenne vorhanden.
GPS-Antenne mit TDC-B100/TDC-B200 verbinden

Abb. 28: TDC-B100/TDC-B200 - Anschluss der GPS-Antenne

▸
Stecken Sie den Cinch-Stecker der Anschlussleitung am TDC-B100/TDC-B200 in die
Dose GPS.
ELEKTROINSTALLATION
