6.5.2
Konfiguration der Schnittstellen
6.5.2.1
Was sind Telemetrieelemente?
Hinweis
8021803/2017-11-27|SICK
Irrtümer und Änderungen vorbehalten
Konfigurieren Sie im Register Telemetry Elements die Schnittstellen der am TDC-Gerät
angeschlossenen Sensoren. Es können grundsätzlich digitale, analoge oder über einen
CAN-Bus angeschlossene Sensoren erkannt und parametriert werden.
Einstieg
▸

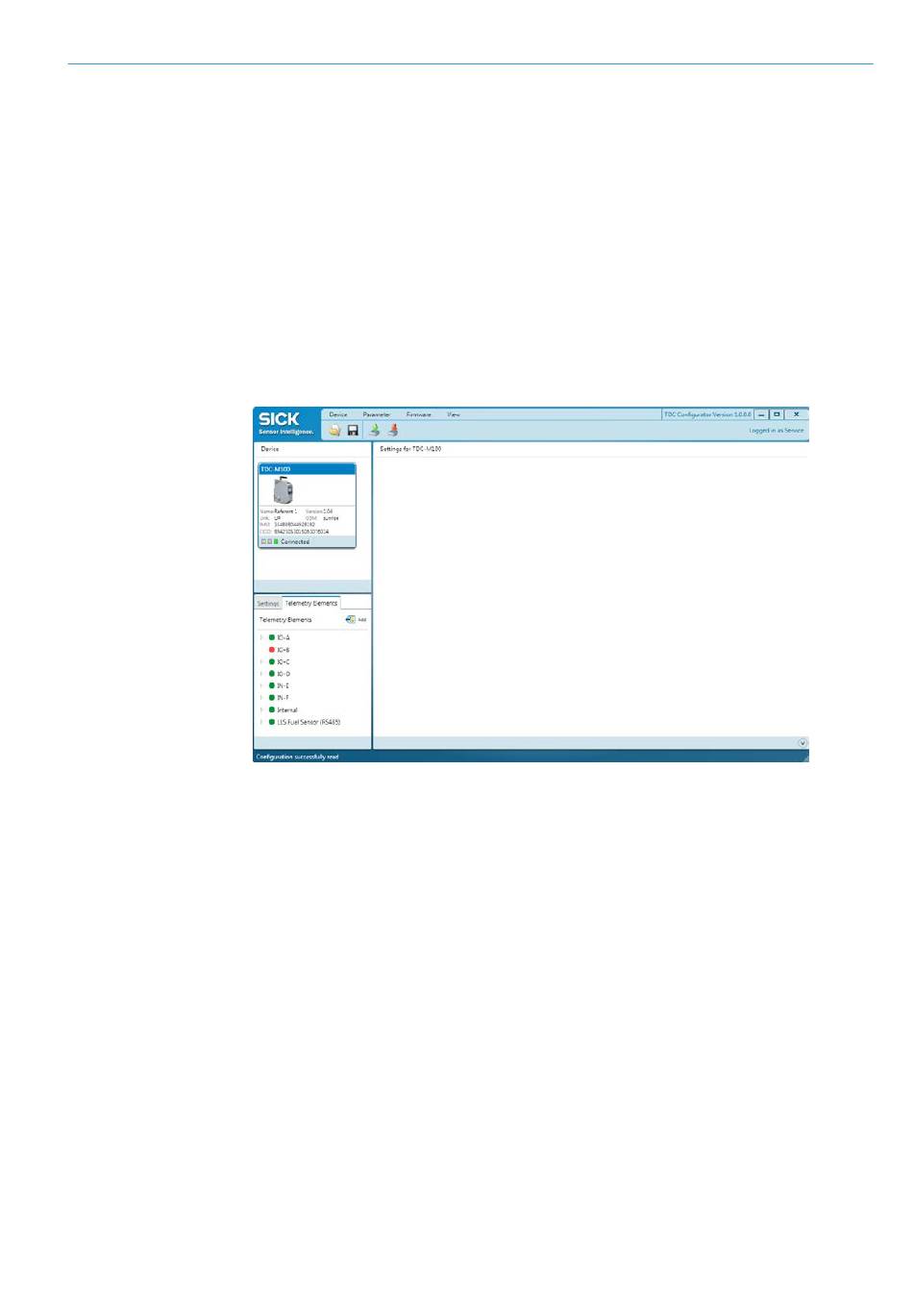

Wechseln Sie in das Register Telemetry Elements.
Alle Eingänge des Geräts werden in einer Baumstruktur angezeigt. Die
Konfigurationssoftware erkennt hierbei automatisch, welche Eingänge belegt sind und ein
Eingangssignal liefern. Eingänge, die ein Eingangssignal liefern, werden im Baum durch
ein grünes Kreissymbol gekennzeichnet. Nicht belegte Eingänge besitzen ein rotes
Kreissymbol.
Zu jeder Schnittstelle muss mindestens ein Telemetrieelement angelegt werden, damit
Signalwerte an den verbundenen Server übertragen werden können.
Ein Telemetrieelement enthält sowohl Angaben zur physikalischen Schnittstelle als auch
Angaben zur logischen Verarbeitung der eingehenden Signale.
• Angaben zur physikalischen Schnittstelle sind z.B. die Signalart, der angeschlossene
Sensortyp oder die Quelle der Spannungsversorgung.
• Angaben zur logischen Verarbeitung des Sensorsignals betreffen z.B. die Bedingungen,
unter denen ein Signalwert übermittelt und/oder ein Echtzeitalarm ausgelöst werden
soll. Die Bedingungen werden über sog. Trigger definiert.
Durch Anlegen mehrerer Telemetrieelemente zu einer Schnittstelle können Sie
unterschiedliche Verarbeitungen ein und desselben Sensorsignals konfigurieren.
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | Telematic Data Collector
