B E T R I E B S A N L E I T U N G

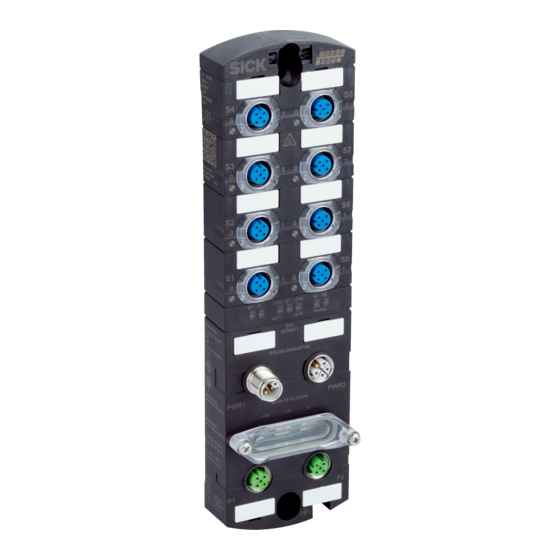

Sensor Integration Gateway – SIG350
PROFINET
Integrationsprodukte
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK SIG350

Inhaltszusammenfassung für SICK SIG350

  • Seite 1 B E T R I E B S A N L E I T U N G Sensor Integration Gateway – SIG350 PROFINET Integrationsprodukte...

  • Seite 2: Hersteller

    Dieses Dokument ist ein Originaldokument der SICK AG. 54PM 2006/42/EC SAFETY B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Bedienung..................30 Profinet Integration................... Dual Talk....................Webinterface..................... Engineering Tool SOPAS ET..............8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 4 Wartung....................85 Technische Daten................86 12.1 Allgemeine technische Daten..............Anhang....................90 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 6: Zu Ihrer Sicherheit

    Das Gerät nur entsprechend der bestimmungsgemäßen Verwendung einsetzen. Sämtliche Angaben in der Betriebsanleitung strikt einhalten. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 7: Allgemeine Sicherheitshinweise

    Hinweise zur UL Zulassung UL Environmental Rating: Enclosure type 1 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 8: Produktbeschreibung

    Die PROFINET-Schnittstelle des SIG350 weist die folgenden Eigenschaften auf: Tabelle 1: Geräte-Eigenschaften Eigenschaft Werte Übertragungsgeschwindigkeit 100 Mbit/s B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 9 IRT-Switches ist erforderlich. Das SIG350 kann auch in IRT-Netzwerken eingesetzt werden. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 10 Alarm & Diagnosemeldungen Das SIG350 unterstützt erweiterte PROFINET Alarm- und Diagnosemeldungen. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 11 Diagnose eines IO-Link-Devices durch auslesen von Diagnose Parametern. • Ausführen von IO-Link-Port Funktionen. • Sichern/Wiederherstellung von IO-Link-Geräteparametern. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 12 Die MQTT Schnittstelle des SIG 350 entspricht dem Standard JSON Integration für IO-Link Version V1.0.0, welcher von der IO-Link Community veröffentlicht wurde. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 13: Bedien- Und Anzeigeelemente

    Geräts nicht angezeigt wird, überprüfen Sie Ihre Browser- und Firewall-Einstellun‐ gen. Bedien- und Anzeigeelemente 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 14: Anzeigeelemente

    LED-Betriebsanzeige für IO-Link Port S1 – S8: Jedem Ein- und Ausgang ist eine eigene Statusanzeige zugeordnet: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 15 Systemfehler Rot blinkend DCP-Signaldienst ist über Bus initiiert (1 Hz) 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 16 Unterspannung: 11 V ≤ US < 18 V Rot blinkend Überspannung: US > 30 V (4 Hz) B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Transport Und Lagerung

    Überprüfen Sie bei einer Lagerzeit von länger als 3 Monaten regelmäßig den ■ allgemeinen Zustand aller Komponenten und der Verpackung. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 18: Montage

    Montagestelle. Die Schrauben immer vorsichtig festdrehen und das maximal zuläs‐ sige Anzugsdrehmoment von 3 Nm einhalten. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 19: Montage Funktionserde

    Lieferumfang enthalten. Dieses Set ist als Zubehör (Artikel Nummer 5346121) verfügbar. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 20: Drehschalterabdeckung

    Die Drehschalterabdeckung ist mit zwei M3-Schrauben befestigt. Das zulässige Anzugs‐ drehmoment beträgt 0,8 Nm. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 21: Lieferumfang

    • 20 Beschriftungsetiketten HINWEIS Im Lieferumfang sind keine Schrauben enthalten. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 22: Elektrische Installation

    • Tx+ = Sender + • Tx- = Sender – B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 23 Pin 3 Pin 4 +24 V DC UA Pin 5 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 24: Versorgungskonzept

    <=2 A 2 (UA) <=2 A 4 (UA) <=2 A B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Derating

    Abbildung 10: Derating Strom pro Sensorversorgung und Ausgang (je Pin 1, 2, und 4 an IO-Link Port S1 - S8) 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 26: Inbetriebnahme

    Jedes Gerät hat eine eindeutig zugewiesene MAC Adresse, die nicht vom Benutzer geändert werden kann. Die zugewiesene MAC-Adresse ist auf dem Modul aufgedruckt. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 27: Drehschalter

    Wenn die IP-Adresse geändert wird, wird die zuletzt gespeicherte Adresse verwendet. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 28: Profinet Parameter

    Schützen Sie die Steuerungskomponenten und Steuerungsnetzwerke mit dem Einsatz einer Firewall. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 ändern Sie vor der ersten Inbetriebnahme unbedingt die standardmäßig einge‐ stellten Passwörter und IP-Adressen. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 30: Bedienung

    Starten Sie die Steuerungssoftware und lesen Sie die GSDML-Datei über den Punkt „Gerätebeschreibungsdateien verwalten“ in den Hardwarekatalog der Steuerungspro‐ gramms ein. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 Hardwarekatalog auswählen und per Drag & Drop an eine freie Stelle in die Topologie- Ansicht „Geräte & Netze“ ziehen. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 32 Schnittstelle (grünes Quadrat) an ihrem IO-Control‐ ler. Durch das Loslassen entsteht die visualisierte, grüne Verbindung. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 33 Einstellungen für PROFINET-Schnittstelle > Ethernet-Adressen. Hier können Gerätename und PROFINET-Adresse (IP) konfiguriert werden: 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 34 Modul klicken. Dann auf Assign device name (Gerätenamen zuweisen) klicken. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 35 Geben Sie denselben Gerätenamen ein, der im Offline-Projekt konfiguriert wurde. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 36: Sig350 Konfigurieren

    Fast Start-Up (FSU) Das SIG350 hat auch die Funktion „Priorisierter Hochlauf“. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 37 Das SIG350 unterstützt die Ringtopologie mit Medien-Redundanz, die mittels dem Media-Redundancy-Protokoll (MRP) ermöglicht wird. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 38 Diese Ansprechüberwachungszeit berechnet sich aus der „Aktualisierungszeit“ und dem Faktor „Akzeptierte Aktualisierungszeit ohne IO-Daten“: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 39 Um die IRT Konfiguration zu nutzen, darf die Medienredundanz nicht aktiviert sein. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 40 Submodule Konfiguration Das Gerätemodell stellt Prozessdaten und azyklische Daten in den folgenden Slots dar: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 41 Ein Doppelklick auf das Modul öffnet die Geräteansicht mit den entsprechenden Konfi‐ gurationen. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 42 SIG350 angezeigt. Für die verschiedenen Prozessdatenlänge sind verschiedene Submo‐ dule verfügbar. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 43 Master zur SPS) sowie ausgehende Prozessdaten (Process Data Out; Daten von der SPS zum IO-Link-Master). 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 44 Bei Verwendung des IO-Link-Geräts im SIO-Modus, am entsprechenden Subslot ein Digitaleingangs- oder Digitalausgangsmodul verwenden. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 45 Gerät wird über die Profinet „Hardware Kompo‐ nente entfernt“ Meldung signalisiert 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 46 Revisions-ID, Geräte- ID und Hersteller-ID durchgeführt. Datenspeicherung (Schreiben) ist zulässig. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 47 SIO Modus versetzt und es ist keine Kommunikation zum angeschlossenen Device möglich. Digital Configuration 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 48 98: 20.0 ms 133: 40.0 ms 158: 80.0 ms 183: 120.0 ms B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 49 98: 20.0 ms 133: 40.0 ms 158: 80.0 ms 183: 120.0 ms 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 50: Diagnosemeldungen An Io-Link-Ports

    Informationen über die ausgetauschten Daten und die angeschlossenen Geräte. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 51 On-Request-Daten, die in das IO-Link-Gerät geschrieben oder aus diesem gelesen werden sollen 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 52: Sick Funktionsbausteine

    Informationen über den Verbindungsstatus und keine Informatio‐ nen über den Server oder Client erforderlich. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 53 Antwort mehrere Informationen enthalten. Im Fehlerfall wird der entsprechende Fehlercode (siehe Kapitel XXX ) zurückgegeben. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 54: Verfügbare Variablen Und Methoden

    Master /devices Adressierung aller angeschlossenen Geräte (Devices) an allen Mastern B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 55 Auslesen der Konfiguration eines spezifischen Ports (z.B. Zykluszeit oder deviceAlias des angeschlosse‐ nen IO-Link Devices) 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 56 /parameters POST Schreiben eines Parameter Wertes anhand des Index /{index}/value B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 57: Statuscode Und Fehlermeldungen

    Tabelle 36: Fehlermeldungen Fehler‐ HTTP Nachricht Anmerkung code Code Allgemein Fehler 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 58 IO-Link parameter name is not Bitte verwenden Sie das Format unique [Name]_[Index]. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 59: Allgemeine Beschreibung

    über die Weboberfläche oder direkt über die Drehschalter deaktiviert werden. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 60: Nachrichten - Topics

    Spannung, Temperatur, Strom) guration {clientHeadTopic}/iolink/v1/mas‐ Mittelwert der Versorgungsspannung, ters/{masterNumber}/diagnostics/value Temperature und Summenstrom B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 61: Beschreibung Opc Ua Server

    Standard mit einer serviceorientierten Architektur für die Kommunikation in und mit industriellen Automatisierungssystemen. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 62 8.2.3.2 Inbetriebnahme mit UA Expert Abbildung 33: UA Expert B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 63 Um die Übersichtlichkeit zu gewähren ist hier nur ein Auszug der entsprechenden Serverobjekte gelistet. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 64 Object Ermöglicht das Auslesen von Geräteinformationen, z.B.: Geräteversion, Artikelnummer usw. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 65 IO-Link WakeupCount, FrameOk‐ Count und RetryCount. 3, "VendorID" Variable HerstellerID 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 66 Gemessener Mini- und Maximal-Strom,-Tem‐ peratur,-Spannung. IO-Link WakeupCount, FrameOk‐ Count und RetryCount. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 67 Variable Firmwareversion 3, "VendorID" Variable VendorID 3, "VendorText" Variable Herstellertext 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 68 BEDIENUNG Abbildung 35: Pfad B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 69: Zugriff Auf Prozessdaten

    8.3.1 Aufbau Webinterface Der integrierte Webinterface verfügt über folgenden Aufbau: 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 70 Um diese Informationen sichtbar zu machen kann die Kachelansicht durch Klick auf das Expandable erweitert werden: B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 71 Webinterface zurück gemeldet. Diese Nachricht verschwindet nach einigen Sekunden automatisch. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 72 Bei der Seite Home handelt es sich um die Startseite für das SIG350. Sie bietet einen Überblick über den aktuellen Modulstatus und die Gerätefunktion. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 73 IP-Adresse oder die Subnetzmaske geändert werden. Darüber hinaus werden weitere Feldbusinformationen angezeigt. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 74 Gerät auslesen. Dies sind grundsätzlich Identifikations- und War‐ tungsparameter. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 75 SIG350 genutzt werden. Das Austauschformat ist JSON. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 76 Device physisch mit dem SIG350 verbunden oder bei dem angeschlossenen Gerät handelt es sich nicht um ein IO-Link Device. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 77 Menüleiste auf das Benutzersymbol klicken und im Dialog den gewünschten Benutzernamen auswählen. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 78: Passwort Vergessen

    Dies erfordert eine gewisse Gerätekompatibilität. Aus diesem Grund müssen die „Device ID“ und „Vendor ID“ festgelegt werden. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 79: Beispielverwendung

    Datensätze mit den gespeicherten Informationen aus dem Gerät herunter‐ zuladen bzw. wieder hochzuladen. Das Datenformat ist JSON. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 80: Engineering Tool Sopas Et

    Geräte, die sich bereits im Projekt befinden, werden in den Suchergebnissen ausgegraut. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 81 (siehe „Benutzer anmelden, abmelden“, Seite 77). Der Parameter Import/ Export wird nicht unterstützt. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 82: Störungsbehebung

    Die Firmwaredatei erhalten Sie im Bedarfsfall vom SICK Support und umfasst immer eine .zip-Datei. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 83: Fehlerdiagnosen

    „Profinet-Diagnosen“, Seite 50 • REST API: siehe „API Struktur“, Seite 53 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 84: Demontage Und Entsorgung

    Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...

  • Seite 85: Wartung

    Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐ schen Daten stellen keine schriftliche Garantie dar. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 86: Technische Daten

    Diese Einrichtung ist nicht für die Nutzung in Wohngebieten geeignet und bietet mögli‐ cherweise keinen ausreichenden Schutz gegen Funkempfang in diesen Umgebungen. B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK...
  • Seite 87 I&M0 ... 4, automatischer Geräteaustausch, Untersetzung, OpenVAS-geprüft GSD-Datei Verfügbar (V2.41) Netzlastklasse Konformitätsklasse 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 88 Übertragungsrate COM1 / COM2 / COM3 Min. IO-Link-Zykluszeit 1 ms B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 89 Class B wird erreicht indem Pin 2 als Ausgang zur Spannungsversorgung genutzt wird. Frei konfigurierbar je Port, ohne galvanische Trennung zwischen US und UA. 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...

  • Seite 90: Anhang

    ANHANG Anhang B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 8027831./2022-06-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 91 ANHANG 8027831./2022-06-10 | SICK B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG350 Irrtümer und Änderungen vorbehalten...
  • Seite 92 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
