Montage

5.1 Gerät montieren
8020181/1I8U/2023-01-13 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Das EFI-Gateway ist für die Montage auf einer 35mm-Hutschiene gemäß EN 50022
ausgeführt.
Voraussetzungen
Einbauort:
• Geerdete Hutschiene zur Erdung der Schirme (z. B. PROFINET, EFI)
• Diagnose-LEDs und Konfigurationsanschluss des Gerätes einsehbar, leichter
Gerätetausch
• Geschützt, um ein Abreißen der Anschlussleitungen durch Personal oder Gerät zu
verhindern
• Hinsichtlich Vibrations- und Schockbelastung, Temperatur und Luftfeuchtigkeit
geeignet.
•
Der Einbauort muss mindestens die Schutzart IP 54 erfüllen.
•
Stellen Sie durch geeignete Maßnahmen sicher, dass das Gerät nicht manipuliert
werden kann
•
Treffen Sie geeignete Maßnahmen, damit in die Öffnungen, insbesondere für den
Systemstecker, keine Fremdkörper gelangen können.
Vorgehensweise

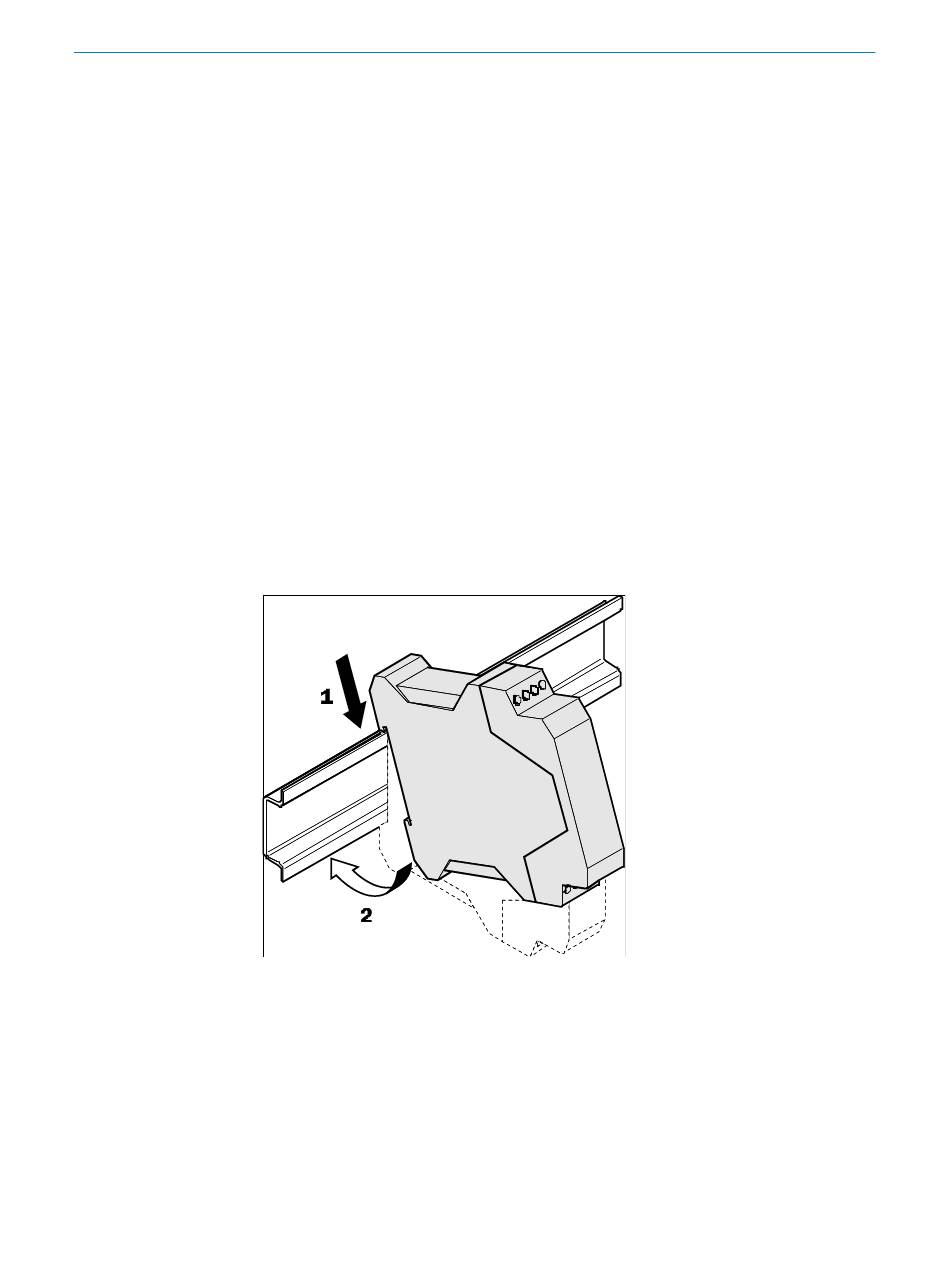

Abbildung 3: Gerät montieren
1. Hängen Sie das Gerät auf die Normschiene.
2. Rasten Sie das Modul mit leichtem Druck in Pfeilrichtung auf der Normschiene
ein.
3. Installieren Sie Endklammern rechts und links, um genügend thermische Konvek‐
tion zu ermöglichen.
