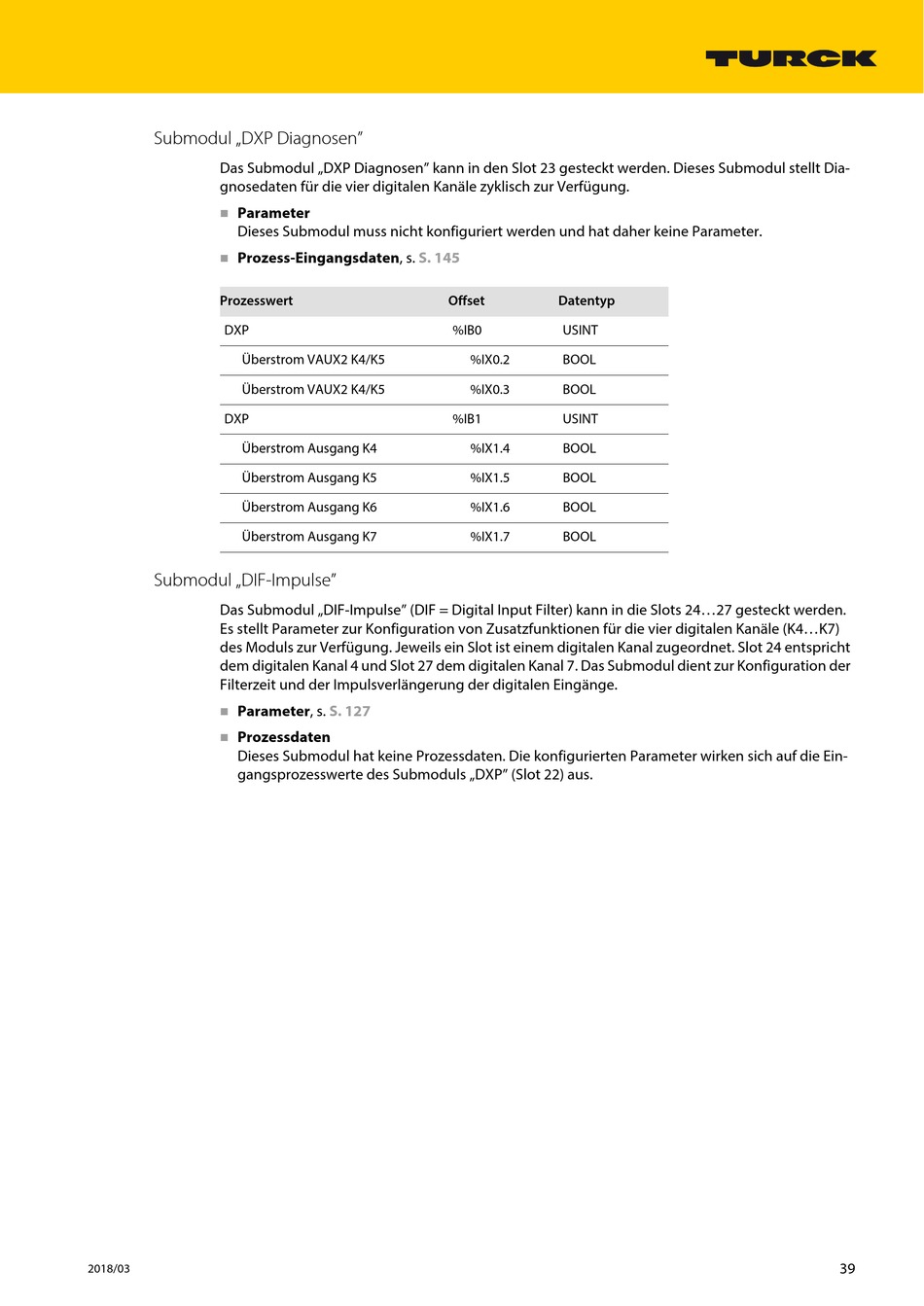

Submodul „DXP Diagnosen"
Das Submodul „DXP Diagnosen" kann in den Slot 23 gesteckt werden. Dieses Submodul stellt Dia-
gnosedaten für die vier digitalen Kanäle zyklisch zur Verfügung.
Parameter
Dieses Submodul muss nicht konfiguriert werden und hat daher keine Parameter.
Prozess-Eingangsdaten, s.
Prozesswert
DXP
Überstrom VAUX2 K4/K5
Überstrom VAUX2 K4/K5
DXP
Überstrom Ausgang K4
Überstrom Ausgang K5
Überstrom Ausgang K6
Überstrom Ausgang K7
Submodul „DIF-Impulse"
Das Submodul „DIF-Impulse" (DIF = Digital Input Filter) kann in die Slots 24...27 gesteckt werden.
Es stellt Parameter zur Konfiguration von Zusatzfunktionen für die vier digitalen Kanäle (K4...K7)
des Moduls zur Verfügung. Jeweils ein Slot ist einem digitalen Kanal zugeordnet. Slot 24 entspricht
dem digitalen Kanal 4 und Slot 27 dem digitalen Kanal 7. Das Submodul dient zur Konfiguration der
Filterzeit und der Impulsverlängerung der digitalen Eingänge.
Parameter, s.
Prozessdaten
Dieses Submodul hat keine Prozessdaten. Die konfigurierten Parameter wirken sich auf die Ein-
gangsprozesswerte des Submoduls „DXP" (Slot 22) aus.
2018/03
S. 145
Offset
%IB0
%IX0.2
%IX0.3
%IB1
%IX1.4
%IX1.5
%IX1.6
%IX1.7
S. 127
Datentyp
USINT
BOOL
BOOL
USINT
BOOL
BOOL
BOOL
BOOL
39
