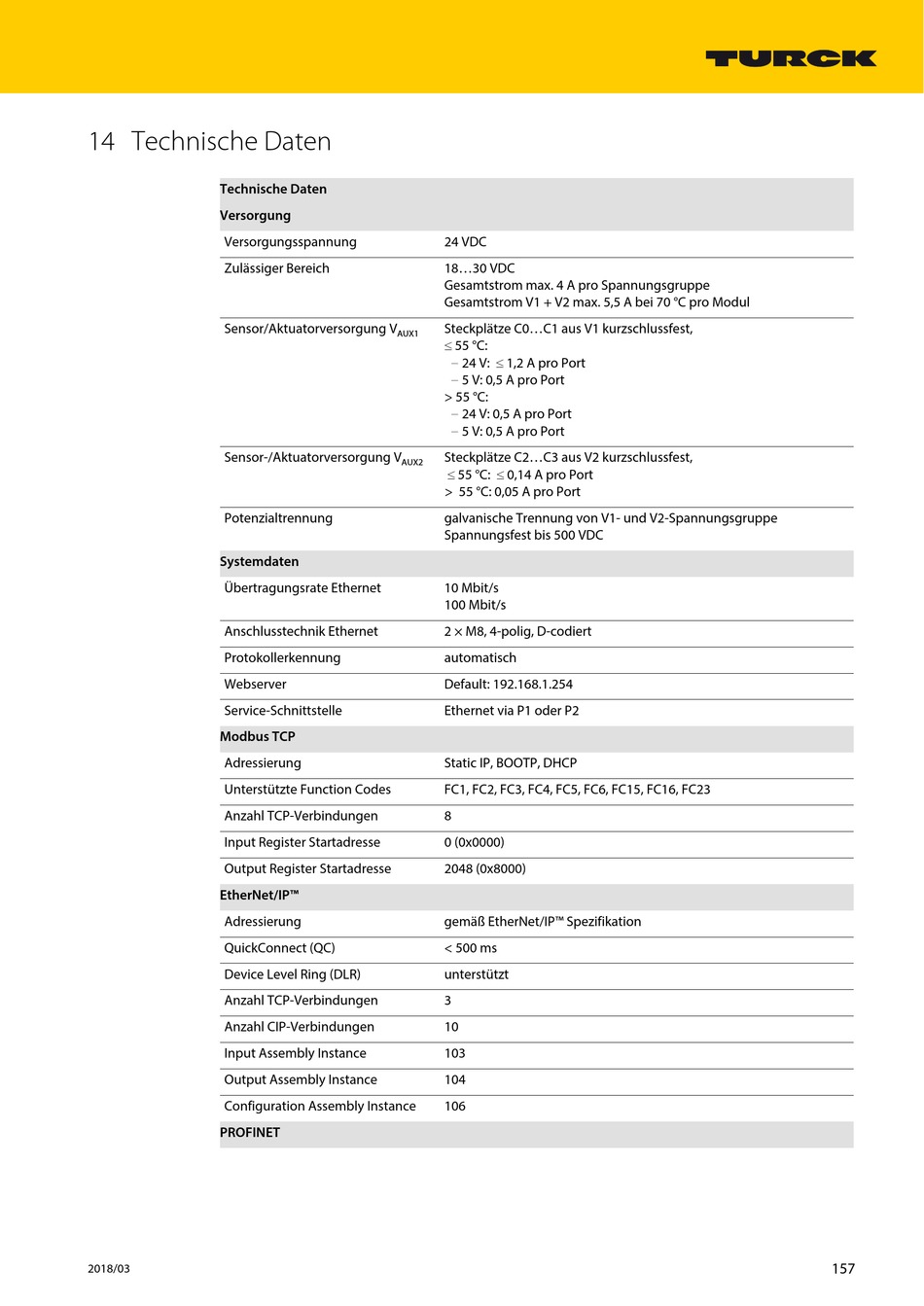

14 Technische Daten
Technische Daten
Versorgung
Versorgungsspannung
Zulässiger Bereich
Sensor/Aktuatorversorgung V
Sensor-/Aktuatorversorgung V
Potenzialtrennung
Systemdaten
Übertragungsrate Ethernet
Anschlusstechnik Ethernet
Protokollerkennung
Webserver
Service-Schnittstelle
Modbus TCP
Adressierung
Unterstützte Function Codes
Anzahl TCP-Verbindungen
Input Register Startadresse
Output Register Startadresse
EtherNet/IP™
Adressierung
QuickConnect (QC)
Device Level Ring (DLR)
Anzahl TCP-Verbindungen
Anzahl CIP-Verbindungen
Input Assembly Instance
Output Assembly Instance
Configuration Assembly Instance
PROFINET
2018/03
24 VDC
18...30 VDC
Gesamtstrom max. 4 A pro Spannungsgruppe
Gesamtstrom V1 + V2 max. 5,5 A bei 70 °C pro Modul
Steckplätze C0...C1 aus V1 kurzschlussfest,
AUX1
55 °C:
24 V: 1,2 A pro Port
–
–
5 V: 0,5 A pro Port
> 55 °C:
–
24 V: 0,5 A pro Port
–
5 V: 0,5 A pro Port
Steckplätze C2...C3 aus V2 kurzschlussfest,
AUX2
55 °C: 0,14 A pro Port
> 55 °C: 0,05 A pro Port
galvanische Trennung von V1- und V2-Spannungsgruppe
Spannungsfest bis 500 VDC
10 Mbit/s
100 Mbit/s
2 × M8, 4-polig, D-codiert
automatisch
Default: 192.168.1.254
Ethernet via P1 oder P2
Static IP, BOOTP, DHCP
FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23
8
0 (0x0000)
2048 (0x8000)
gemäß EtherNet/IP™ Spezifikation
< 500 ms
unterstützt
3
10
103
104
106
157
