Prozess-Ausgangsdaten, s.
Prozesswert
COM – Controlbits des COM-Ports
Senden
Empfangen
Reserviert
Senderrahmenlänge
Reserviert
Empfangsrahmenlänge

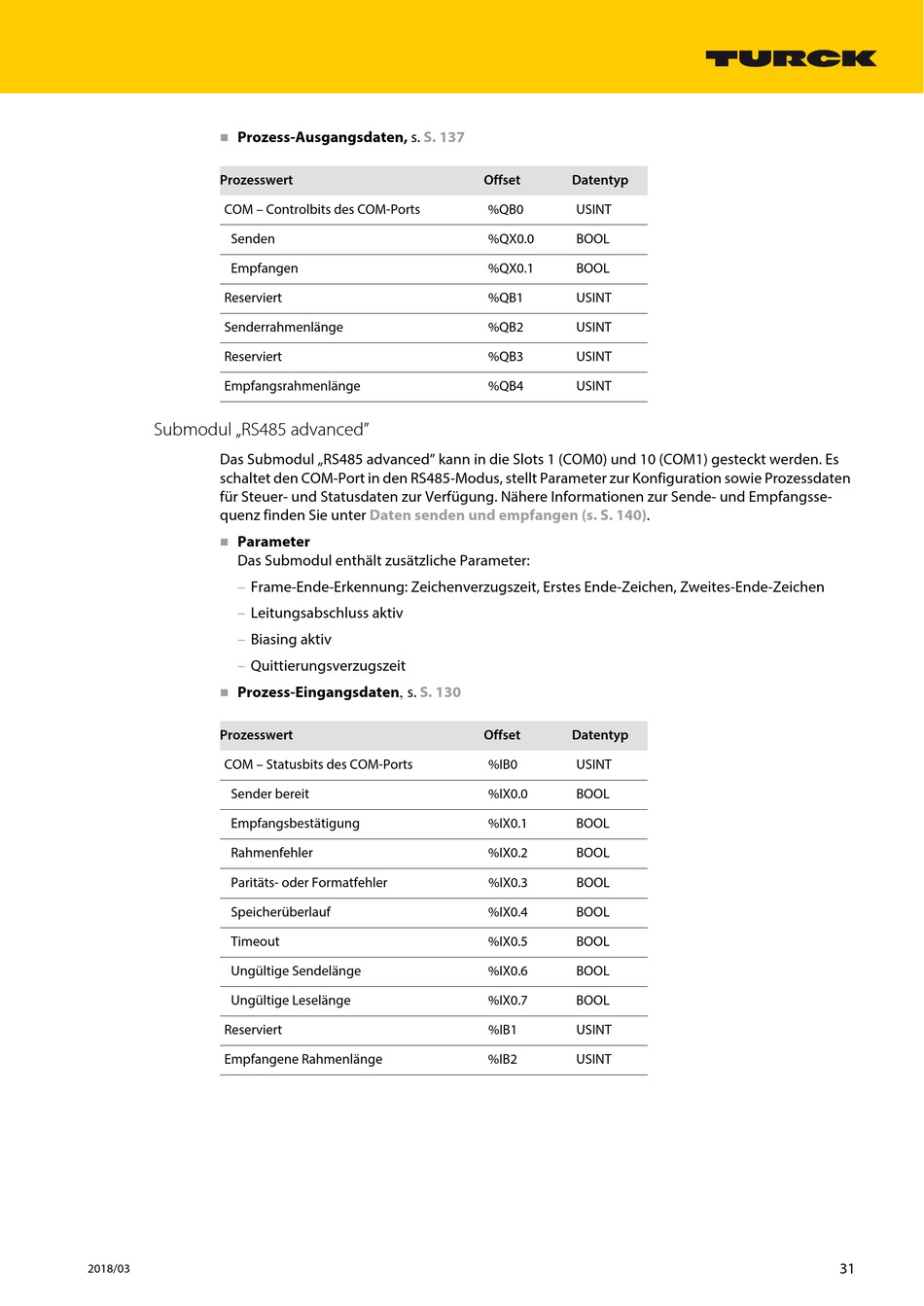

Submodul „RS485 advanced"
Das Submodul „RS485 advanced" kann in die Slots 1 (COM0) und 10 (COM1) gesteckt werden. Es
schaltet den COM-Port in den RS485-Modus, stellt Parameter zur Konfiguration sowie Prozessdaten
für Steuer- und Statusdaten zur Verfügung. Nähere Informationen zur Sende- und Empfangsse-
quenz finden Sie unter
Parameter
Das Submodul enthält zusätzliche Parameter:
–
Frame-Ende-Erkennung: Zeichenverzugszeit, Erstes Ende-Zeichen, Zweites-Ende-Zeichen
–
Leitungsabschluss aktiv
–
Biasing aktiv
–
Quittierungsverzugszeit
Prozess-Eingangsdaten, s.
Prozesswert
COM – Statusbits des COM-Ports
Sender bereit
Empfangsbestätigung
Rahmenfehler
Paritäts- oder Formatfehler
Speicherüberlauf
Timeout
Ungültige Sendelänge
Ungültige Leselänge
Reserviert
Empfangene Rahmenlänge
2018/03
S. 137
Offset
%QB0
%QX0.0
%QX0.1
%QB1
%QB2
%QB3
%QB4
Daten senden und empfangen (s. S.
S. 130
Offset
%IB0
%IX0.0
%IX0.1
%IX0.2
%IX0.3
%IX0.4
%IX0.5
%IX0.6
%IX0.7
%IB1
%IB2
Datentyp
USINT
BOOL
BOOL
USINT
USINT
USINT
USINT
140).
Datentyp
USINT
BOOL
BOOL
BOOL
BOOL
BOOL
BOOL
BOOL
BOOL
USINT
USINT
31
