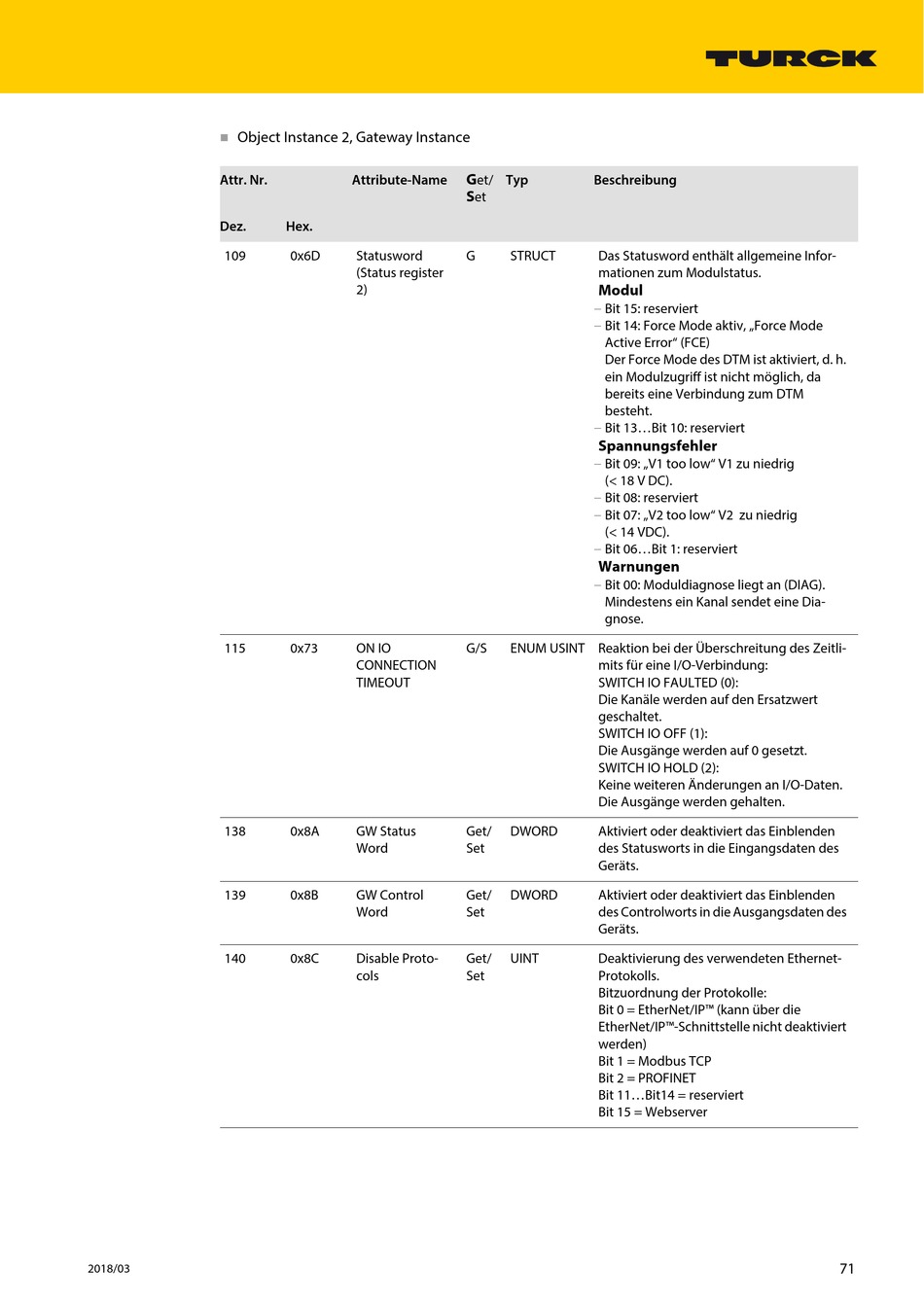

Object Instance 2, Gateway Instance
Attr. Nr.
Dez.
109
115
138
139
140
2018/03
Attribute-Name
Hex.
0x6D
Statusword
(Status register
2)
0x73
ON IO
CONNECTION
TIMEOUT
0x8A
GW Status
Word
0x8B
GW Control
Word
0x8C
Disable Proto-
cols
G
et/
Typ
Beschreibung
S
et
G
STRUCT
Das Statusword enthält allgemeine Infor-
mationen zum Modulstatus.
Modul
–
Bit 15: reserviert
–
Bit 14: Force Mode aktiv, „Force Mode
Active Error" (FCE)
Der Force Mode des DTM ist aktiviert, d. h.
ein Modulzugriff ist nicht möglich, da
bereits eine Verbindung zum DTM
besteht.
–
Bit 13...Bit 10: reserviert
Spannungsfehler
–
Bit 09: „V1 too low" V1 zu niedrig
(< 18 V DC).
–
Bit 08: reserviert
–
Bit 07: „V2 too low" V2 zu niedrig
(< 14 VDC).
–
Bit 06...Bit 1: reserviert
Warnungen
–
Bit 00: Moduldiagnose liegt an (DIAG).
Mindestens ein Kanal sendet eine Dia-
gnose.
G/S
ENUM USINT Reaktion bei der Überschreitung des Zeitli-
mits für eine I/O-Verbindung:
SWITCH IO FAULTED (0):
Die Kanäle werden auf den Ersatzwert
geschaltet.
SWITCH IO OFF (1):
Die Ausgänge werden auf 0 gesetzt.
SWITCH IO HOLD (2):
Keine weiteren Änderungen an I/O-Daten.
Die Ausgänge werden gehalten.
Get/
DWORD
Aktiviert oder deaktiviert das Einblenden
Set
des Statusworts in die Eingangsdaten des
Geräts.
Get/
DWORD
Aktiviert oder deaktiviert das Einblenden
Set
des Controlworts in die Ausgangsdaten des
Geräts.
Get/
UINT
Deaktivierung des verwendeten Ethernet-
Set
Protokolls.
Bitzuordnung der Protokolle:
Bit 0 = EtherNet/IP™ (kann über die
EtherNet/IP™-Schnittstelle nicht deaktiviert
werden)
Bit 1 = Modbus TCP
Bit 2 = PROFINET
Bit 11...Bit14 = reserviert
Bit 15 = Webserver
71
