Anschließen
6.3.1
RS485-Leitungsabschluss und Biasing aktivieren und deaktivieren
Parameter
Biasing aktiv
Parameter
Leitungsabschluss
aktiv

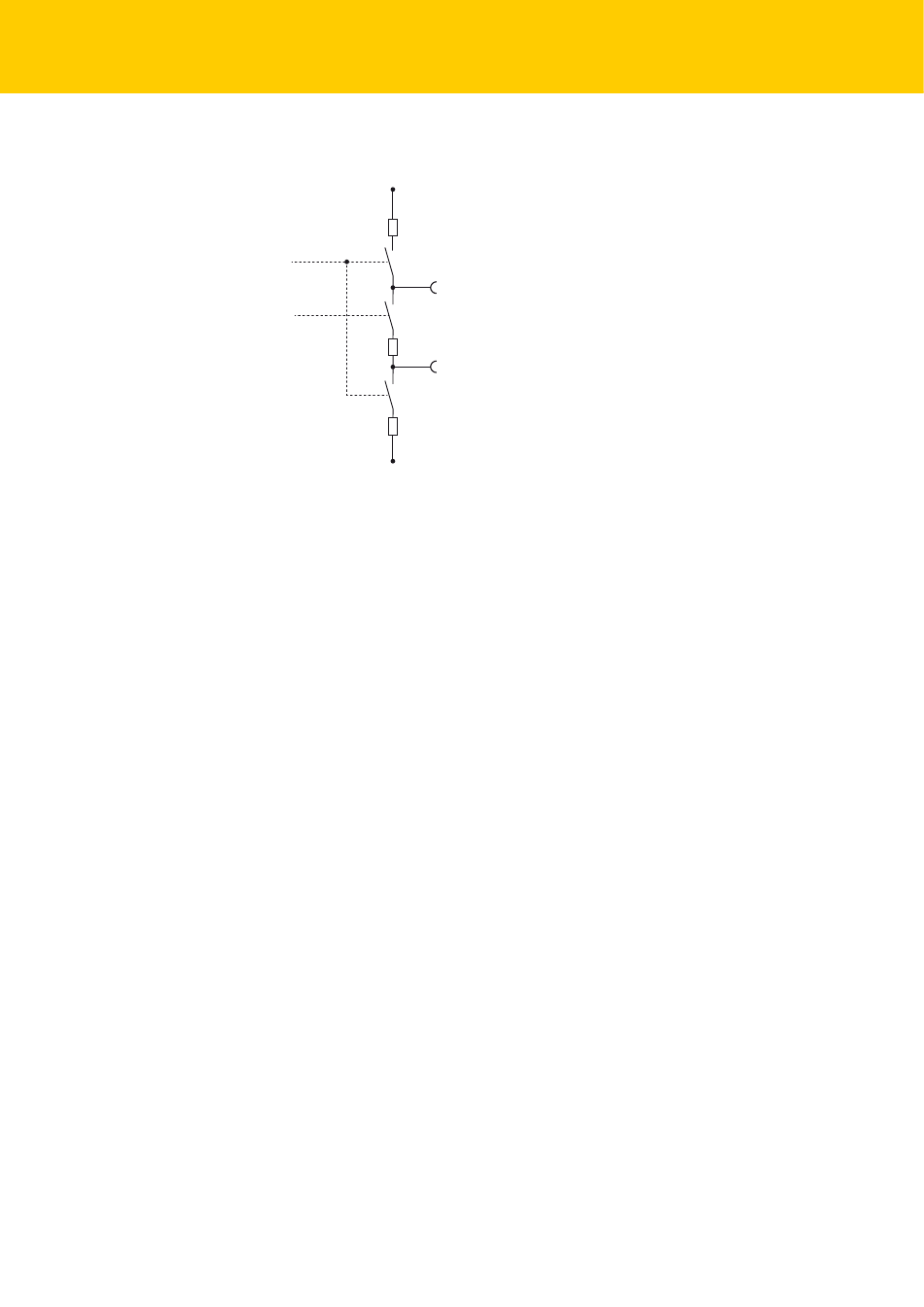

Abb. 20: RS485-Leitungsabschluss und Biasing
RS485-Leitungsabschluss
Das TBEN-S2-Modul verfügt pro COM-Port über je einen internen Busabschlusswiderstand, der über
den Parameter „Leitungsabschluss aktiv" (s.
Default-Einstellung ist der interne Leitungsabschluss aktiviert. Der Leitungsabschluss kann auch
extern erfolgen. Bei einem externen Leitungsabschluss muss der interne Leitungsabschluss deakti-
viert werden.
Der Leitungsabschluss am TBEN-S2-2COM-4DXP ist erforderlich, wenn das Gerät am Anfang oder
am Ende der RS485-Leitung eingesetzt wird. Beim Aufbau einer RS485-Bus-Linientopologie muss
am anderen Leitungsende ebenfalls ein Abschlusswiderstand (z.B. RSE57-TR2/RFID) gesetzt wer-
den.
Zubehör für Montage, Anschluss und Parametrierung finden Sie in der TBEN-S-Zubehörliste
(D301366) unter www.turck.com. Das Zubehör ist nicht im Lieferumfang enthalten.
Biasing
Durch das Aktivieren der Biasing-Funktion werden undefinierte Signalpegel auf den beiden Signal-
leitungen im RS485-Netzwerk mit Hilfe eines Vorspannungswiderstandes unterdrückt.
Das Biasing der beim TBEN-S2-2COM-4DXP erfolgt mit einem Vorspannungswiderstand von 600 W.
Die Biasing-Funktion kann über den Parameter „Biasing aktiv" (s.
werden. In der Default-Einstellung ist Biasing aktiviert.
Bei der Verwendung des TBEN-S2-2COM-4DXP am Anfang oder Ende der RS485-Leitung empfehlen
wir die Aktivierung der Biasing-Funktion.
18
+5 V oder GND, abhängig von
Parameter Polarität A/B tauschen
600 Ω
2 RS485 B RX, TX +
120 Ω
4 RS485 A RX, TX –
600 Ω
GND oder +5 V, abhängig von
Parameter Polarität A/B tauschen
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
S.
117) aktiviert bzw. deaktiviert werden kann. In der
S.
117) aktiviert bzw. deaktiviert
