6

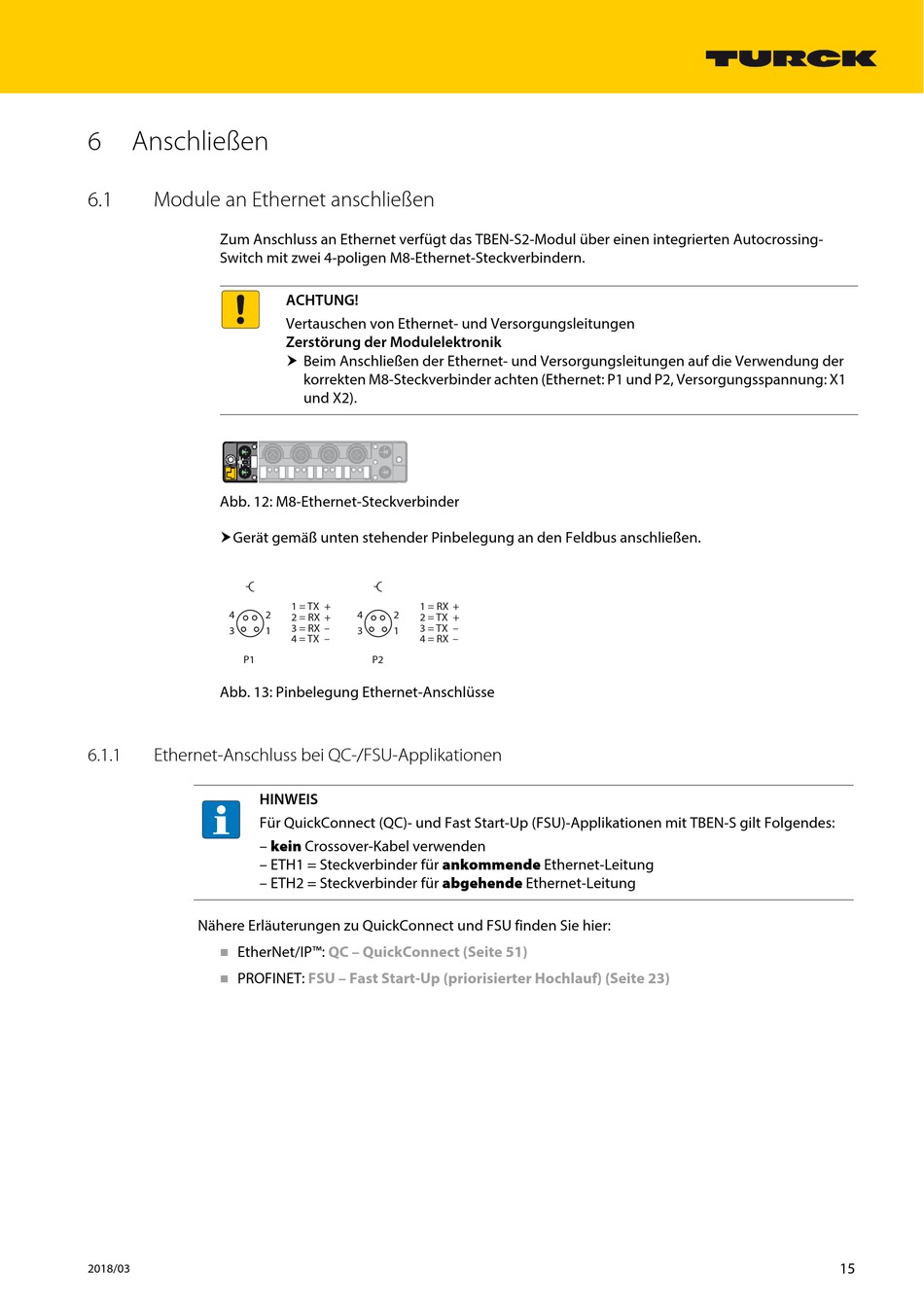

Anschließen
6.1
Module an Ethernet anschließen
Zum Anschluss an Ethernet verfügt das TBEN-S2-Modul über einen integrierten Autocrossing-
Switch mit zwei 4-poligen M8-Ethernet-Steckverbindern.
Abb. 12: M8-Ethernet-Steckverbinder
Gerät gemäß unten stehender Pinbelegung an den Feldbus anschließen.
v
4
3
P1
Abb. 13: Pinbelegung Ethernet-Anschlüsse
6.1.1
Ethernet-Anschluss bei QC-/FSU-Applikationen
HINWEIS
Für QuickConnect (QC)- und Fast Start-Up (FSU)-Applikationen mit TBEN-S gilt Folgendes:
– kein Crossover-Kabel verwenden
– ETH1 = Steckverbinder für ankommende Ethernet-Leitung
– ETH2 = Steckverbinder für abgehende Ethernet-Leitung
Nähere Erläuterungen zu QuickConnect und FSU finden Sie hier:
EtherNet/IP™:
PROFINET:
2018/03
ACHTUNG!
Vertauschen von Ethernet- und Versorgungsleitungen
Zerstörung der Modulelektronik
Beim Anschließen der Ethernet- und Versorgungsleitungen auf die Verwendung der
korrekten M8-Steckverbinder achten (Ethernet: P1 und P2, Versorgungsspannung: X1
und X2).
v
1 = TX +
1 = RX +
2
4
2
2 = RX +
2 = TX +
3 = RX –
3 = TX –
1
3
1
4 = TX –
4 = RX –
P2
QC – QuickConnect (Seite 51)
FSU – Fast Start-Up (priorisierter Hochlauf) (Seite 23)
15
