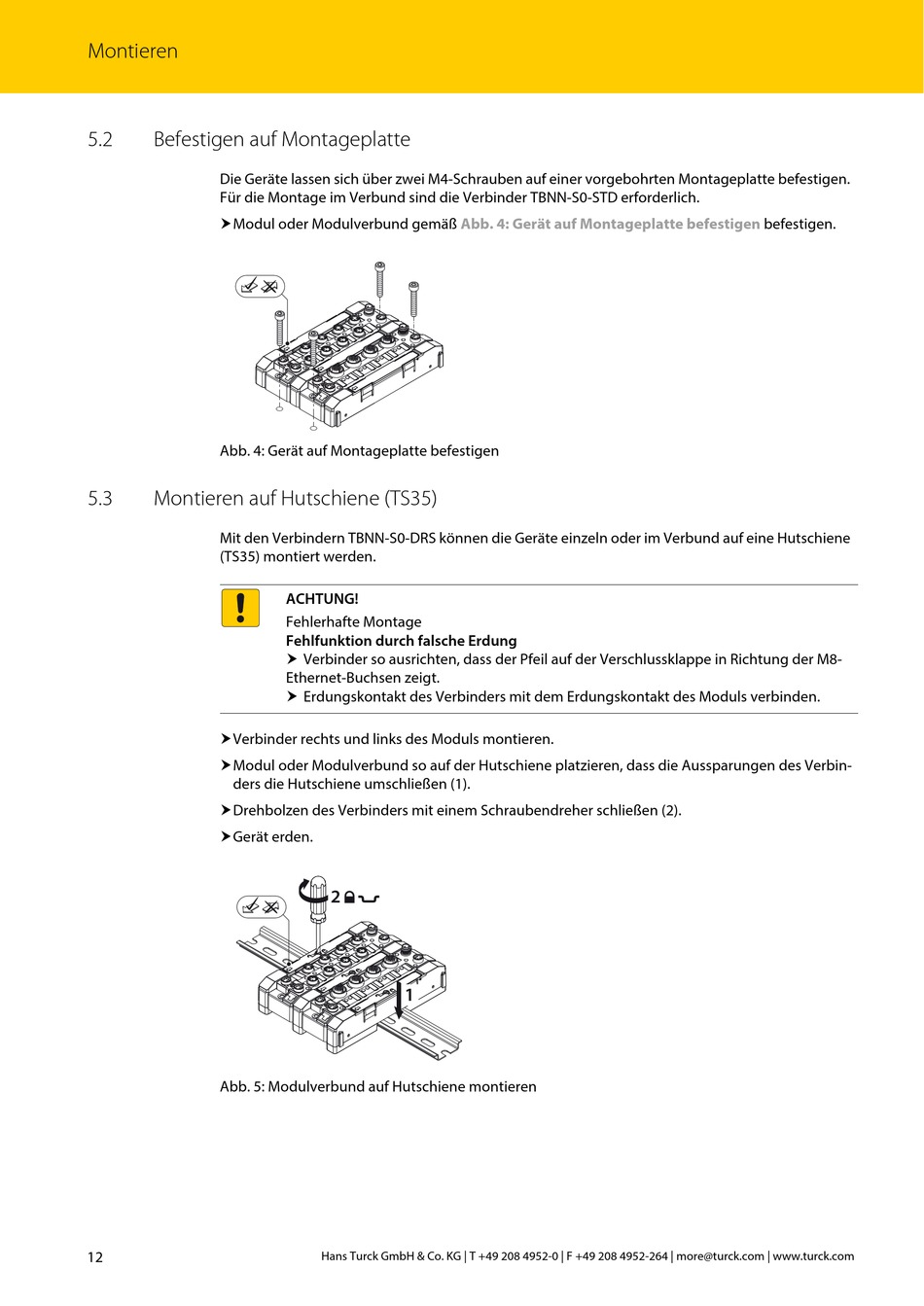

Montieren
5.2
Befestigen auf Montageplatte
Die Geräte lassen sich über zwei M4-Schrauben auf einer vorgebohrten Montageplatte befestigen.
Für die Montage im Verbund sind die Verbinder TBNN-S0-STD erforderlich.
Modul oder Modulverbund gemäß
Abb. 4: Gerät auf Montageplatte befestigen
5.3
Montieren auf Hutschiene (TS35)
Mit den Verbindern TBNN-S0-DRS können die Geräte einzeln oder im Verbund auf eine Hutschiene
(TS35) montiert werden.
Verbinder rechts und links des Moduls montieren.
Modul oder Modulverbund so auf der Hutschiene platzieren, dass die Aussparungen des Verbin-
ders die Hutschiene umschließen (1).
Drehbolzen des Verbinders mit einem Schraubendreher schließen (2).
Gerät erden.
Abb. 5: Modulverbund auf Hutschiene montieren
12
ACHTUNG!
Fehlerhafte Montage
Fehlfunktion durch falsche Erdung
Verbinder so ausrichten, dass der Pfeil auf der Verschlussklappe in Richtung der M8-
Ethernet-Buchsen zeigt.
Erdungskontakt des Verbinders mit dem Erdungskontakt des Moduls verbinden.
2
1
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Abb. 4: Gerät auf Montageplatte befestigen
befestigen.
