In Betrieb nehmen
7.7

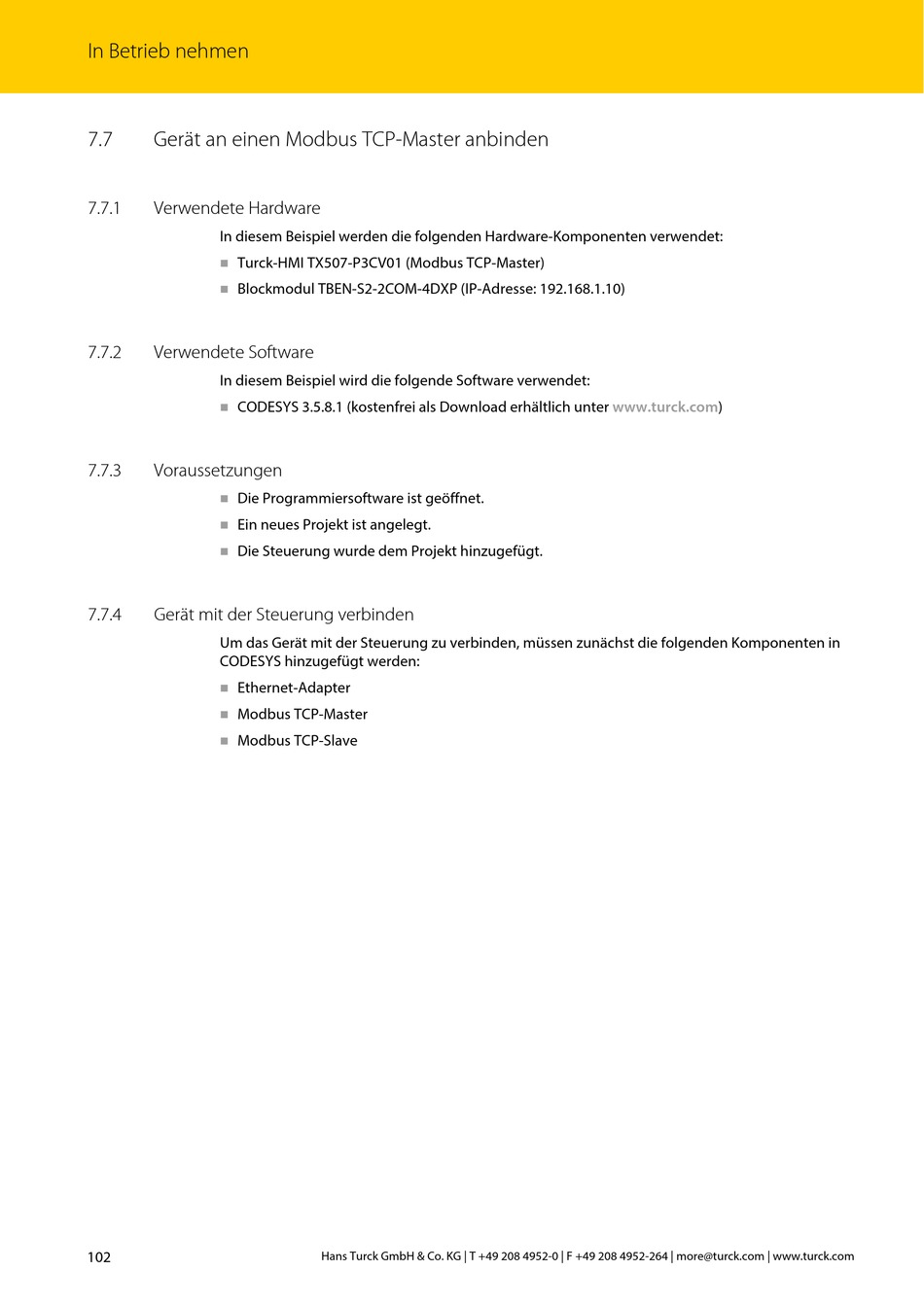

Gerät an einen Modbus TCP-Master anbinden
7.7.1
Verwendete Hardware
In diesem Beispiel werden die folgenden Hardware-Komponenten verwendet:
Turck-HMI TX507-P3CV01 (Modbus TCP-Master)
Blockmodul TBEN-S2-2COM-4DXP (IP-Adresse: 192.168.1.10)
7.7.2
Verwendete Software
In diesem Beispiel wird die folgende Software verwendet:
CODESYS 3.5.8.1 (kostenfrei als Download erhältlich unter www.turck.com)
7.7.3
Voraussetzungen
Die Programmiersoftware ist geöffnet.
Ein neues Projekt ist angelegt.
Die Steuerung wurde dem Projekt hinzugefügt.
7.7.4
Gerät mit der Steuerung verbinden
Um das Gerät mit der Steuerung zu verbinden, müssen zunächst die folgenden Komponenten in
CODESYS hinzugefügt werden:
Ethernet-Adapter
Modbus TCP-Master
Modbus TCP-Slave
102
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
