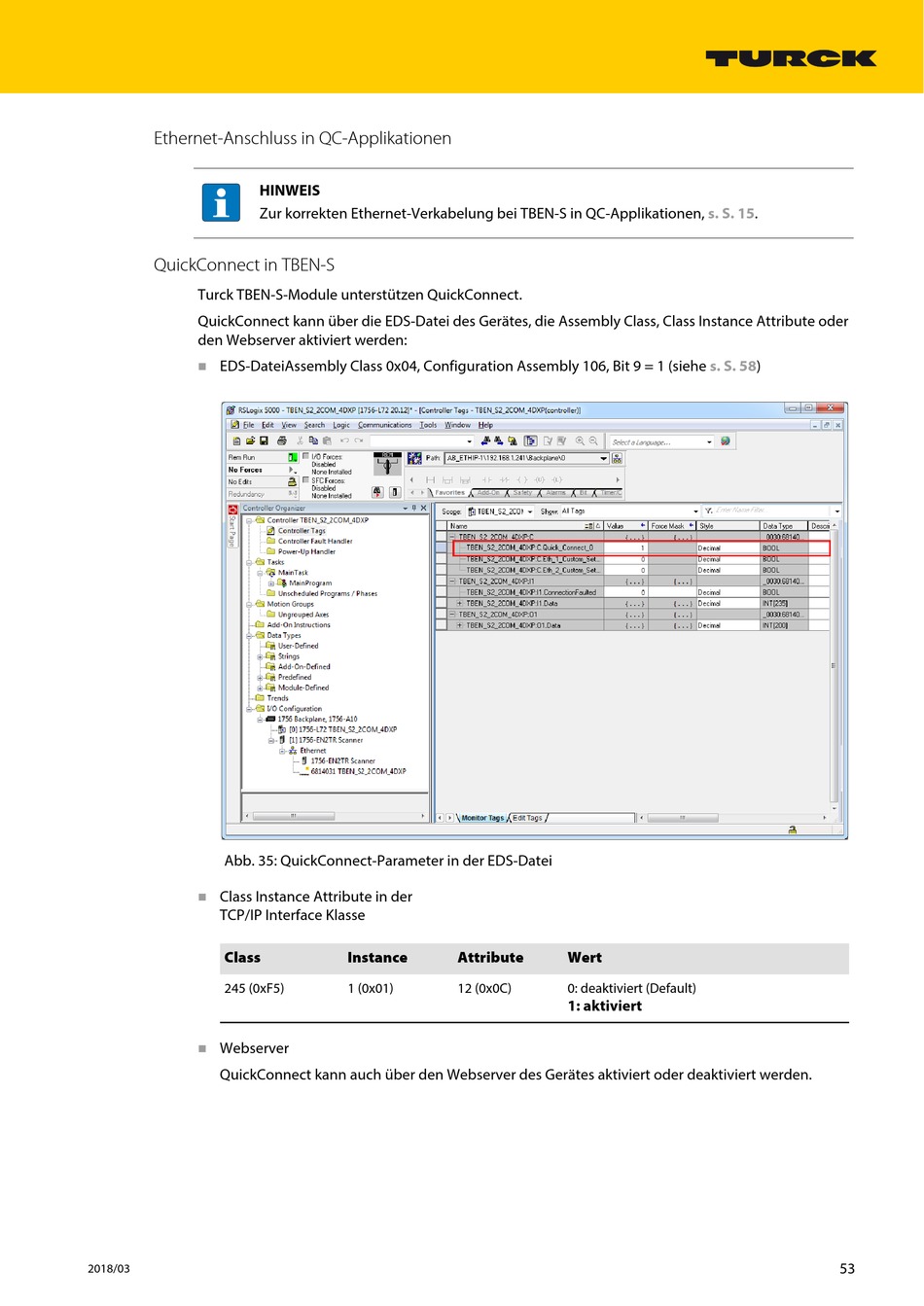

turck TBEN-S2-2COM-4DXP Betriebsanleitung Seite 59

Ethernet-Anschluss in QC-Applikationen
HINWEIS
Zur korrekten Ethernet-Verkabelung bei TBEN-S in QC-Applikationen,
QuickConnect in TBEN-S
Turck TBEN-S-Module unterstützen QuickConnect.
QuickConnect kann über die EDS-Datei des Gerätes, die Assembly Class, Class Instance Attribute oder
den Webserver aktiviert werden:
 EDS-DateiAssembly Class 0x04, Configuration Assembly 106, Bit 9 = 1 (siehe
Abb. 35: QuickConnect-Parameter in der EDS-Datei
 Class Instance Attribute in der
TCP/IP Interface Klasse
Class
245 (0xF5)
 Webserver
QuickConnect kann auch über den Webserver des Gerätes aktiviert oder deaktiviert werden.
2018/03
Instance Attribute
1 (0x01) 12 (0x0C)
s. S. 15.
s. S. 58)
Wert
0: deaktiviert (Default)
1: aktiviert
53
