In Betrieb nehmen
7.2.6

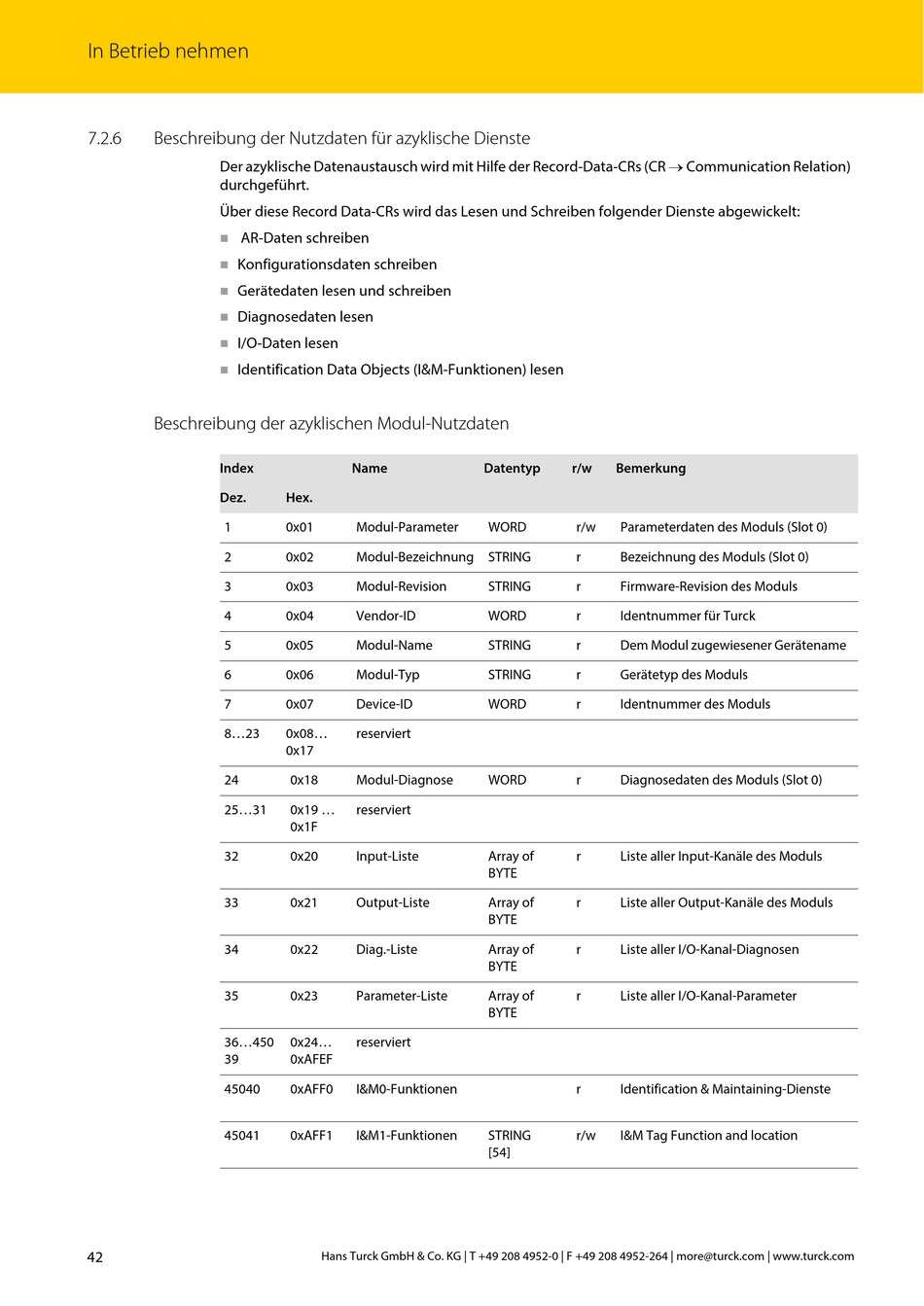

Beschreibung der Nutzdaten für azyklische Dienste
Der azyklische Datenaustausch wird mit Hilfe der Record-Data-CRs (CR Communication Relation)
durchgeführt.
Über diese Record Data-CRs wird das Lesen und Schreiben folgender Dienste abgewickelt:
AR-Daten schreiben
Konfigurationsdaten schreiben
Gerätedaten lesen und schreiben
Diagnosedaten lesen
I/O-Daten lesen
Identification Data Objects (I&M-Funktionen) lesen
Beschreibung der azyklischen Modul-Nutzdaten
Index
Dez.
1
2
3
4
5
6
7
8...23
24
25...31
32
33
34
35
36...450
39
45040
45041
42
Name
Hex.
0x01
Modul-Parameter
0x02
Modul-Bezeichnung STRING
0x03
Modul-Revision
0x04
Vendor-ID
0x05
Modul-Name
0x06
Modul-Typ
0x07
Device-ID
0x08...
reserviert
0x17
0x18
Modul-Diagnose
0x19 ...
reserviert
0x1F
0x20
Input-Liste
0x21
Output-Liste
0x22
Diag.-Liste
0x23
Parameter-Liste
0x24...
reserviert
0xAFEF
0xAFF0
I&M0-Funktionen
0xAFF1
I&M1-Funktionen
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Datentyp
r/w
Bemerkung
WORD
r/w
Parameterdaten des Moduls (Slot 0)
r
Bezeichnung des Moduls (Slot 0)
STRING
r
Firmware-Revision des Moduls
WORD
r
Identnummer für Turck
STRING
r
Dem Modul zugewiesener Gerätename
STRING
r
Gerätetyp des Moduls
WORD
r
Identnummer des Moduls
WORD
r
Diagnosedaten des Moduls (Slot 0)
Array of
r
Liste aller Input-Kanäle des Moduls
BYTE
Array of
r
Liste aller Output-Kanäle des Moduls
BYTE
Array of
r
Liste aller I/O-Kanal-Diagnosen
BYTE
Array of
r
Liste aller I/O-Kanal-Parameter
BYTE
r
Identification & Maintaining-Dienste
STRING
r/w
I&M Tag Function and location
[54]
