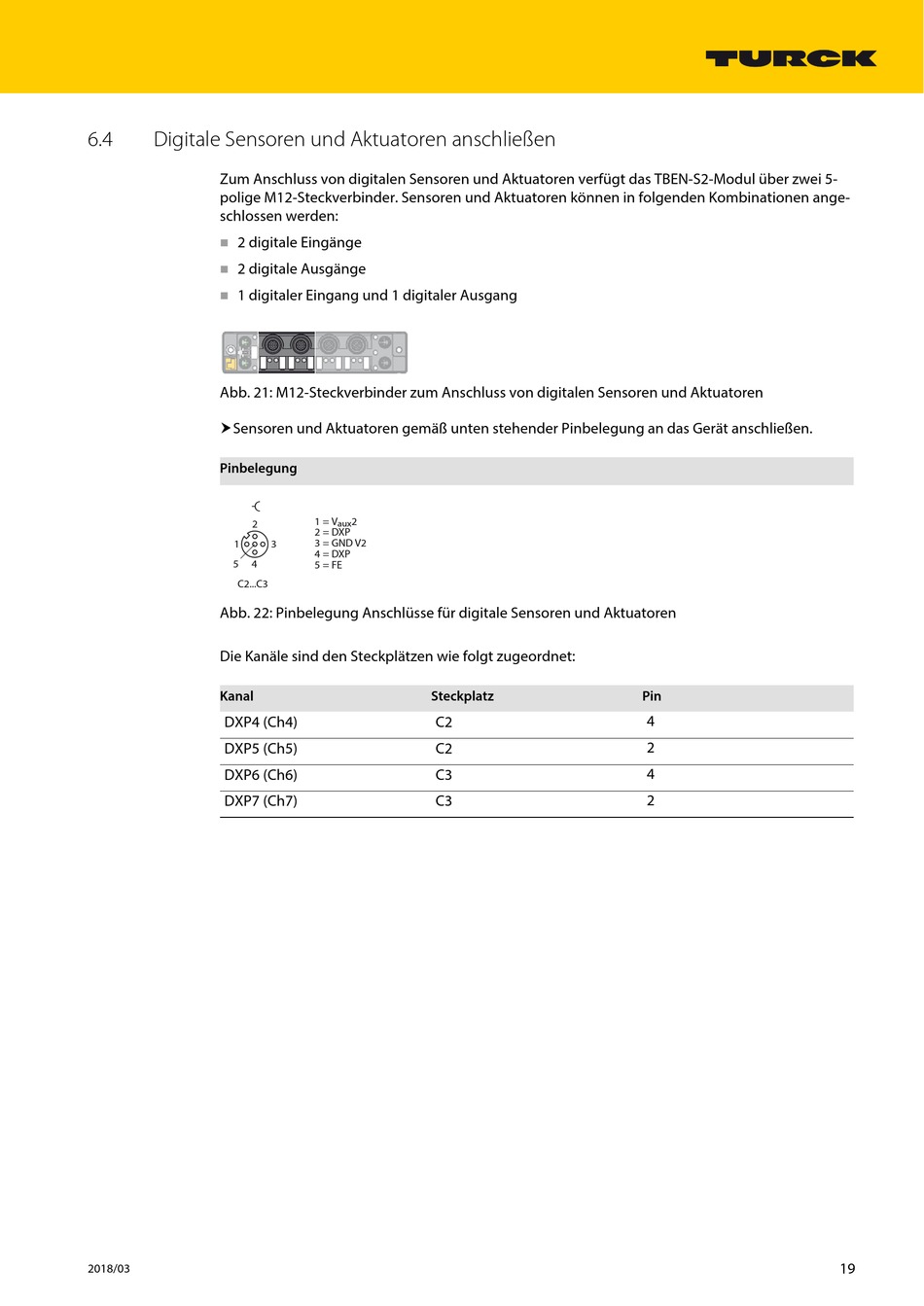

Digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von digitalen Sensoren und Aktuatoren verfügt das TBEN-S2-Modul über zwei 5-
polige M12-Steckverbinder. Sensoren und Aktuatoren können in folgenden Kombinationen ange-
schlossen werden:
2 digitale Eingänge
2 digitale Ausgänge
1 digitaler Eingang und 1 digitaler Ausgang
Abb. 21: M12-Steckverbinder zum Anschluss von digitalen Sensoren und Aktuatoren
Sensoren und Aktuatoren gemäß unten stehender Pinbelegung an das Gerät anschließen.
Pinbelegung
v
2
1
5
4
C2...C3
Abb. 22: Pinbelegung Anschlüsse für digitale Sensoren und Aktuatoren
Die Kanäle sind den Steckplätzen wie folgt zugeordnet:
Kanal
DXP4 (Ch4)
DXP5 (Ch5)
DXP6 (Ch6)
DXP7 (Ch7)
2018/03
1 = V
2
aux
2 = DXP
3 = GND V2
3
4 = DXP
5 = FE
Steckplatz
C2
C2
C3
C3
Pin
4
2
4
2
19
