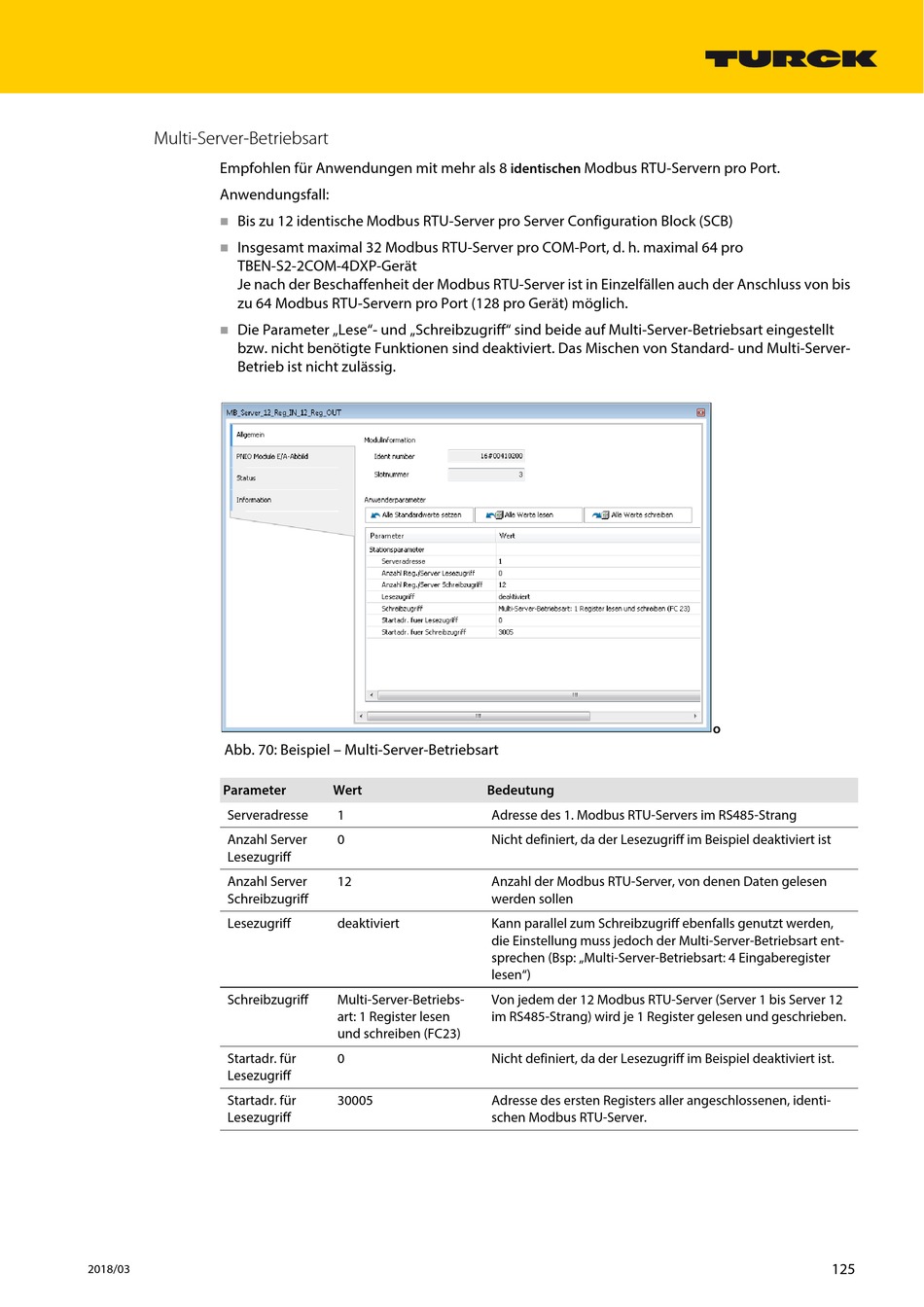

Multi-Server-Betriebsart
Empfohlen für Anwendungen mit mehr als 8
Anwendungsfall:
Bis zu 12 identische Modbus RTU-Server pro Server Configuration Block (SCB)
Insgesamt maximal 32 Modbus RTU-Server pro COM-Port, d. h. maximal 64 pro
TBEN-S2-2COM-4DXP-Gerät
Je nach der Beschaffenheit der Modbus RTU-Server ist in Einzelfällen auch der Anschluss von bis
zu 64 Modbus RTU-Servern pro Port (128 pro Gerät) möglich.
Die Parameter „Lese"- und „Schreibzugriff" sind beide auf Multi-Server-Betriebsart eingestellt
bzw. nicht benötigte Funktionen sind deaktiviert. Das Mischen von Standard- und Multi-Server-
Betrieb ist nicht zulässig.
Abb. 70: Beispiel – Multi-Server-Betriebsart
Parameter
Serveradresse
Anzahl Server
Lesezugriff
Anzahl Server
Schreibzugriff
Lesezugriff
Schreibzugriff
Startadr. für
Lesezugriff
Startadr. für
Lesezugriff
2018/03
Wert
Bedeutung
1
Adresse des 1. Modbus RTU-Servers im RS485-Strang
0
Nicht definiert, da der Lesezugriff im Beispiel deaktiviert ist
12
Anzahl der Modbus RTU-Server, von denen Daten gelesen
werden sollen
deaktiviert
Kann parallel zum Schreibzugriff ebenfalls genutzt werden,
die Einstellung muss jedoch der Multi-Server-Betriebsart ent-
sprechen (Bsp: „Multi-Server-Betriebsart: 4 Eingaberegister
lesen")
Multi-Server-Betriebs-
Von jedem der 12 Modbus RTU-Server (Server 1 bis Server 12
art: 1 Register lesen
im RS485-Strang) wird je 1 Register gelesen und geschrieben.
und schreiben (FC23)
0
Nicht definiert, da der Lesezugriff im Beispiel deaktiviert ist.
30005
Adresse des ersten Registers aller angeschlossenen, identi-
schen Modbus RTU-Server.
Modbus RTU-Servern pro Port.
identischen
o
125
