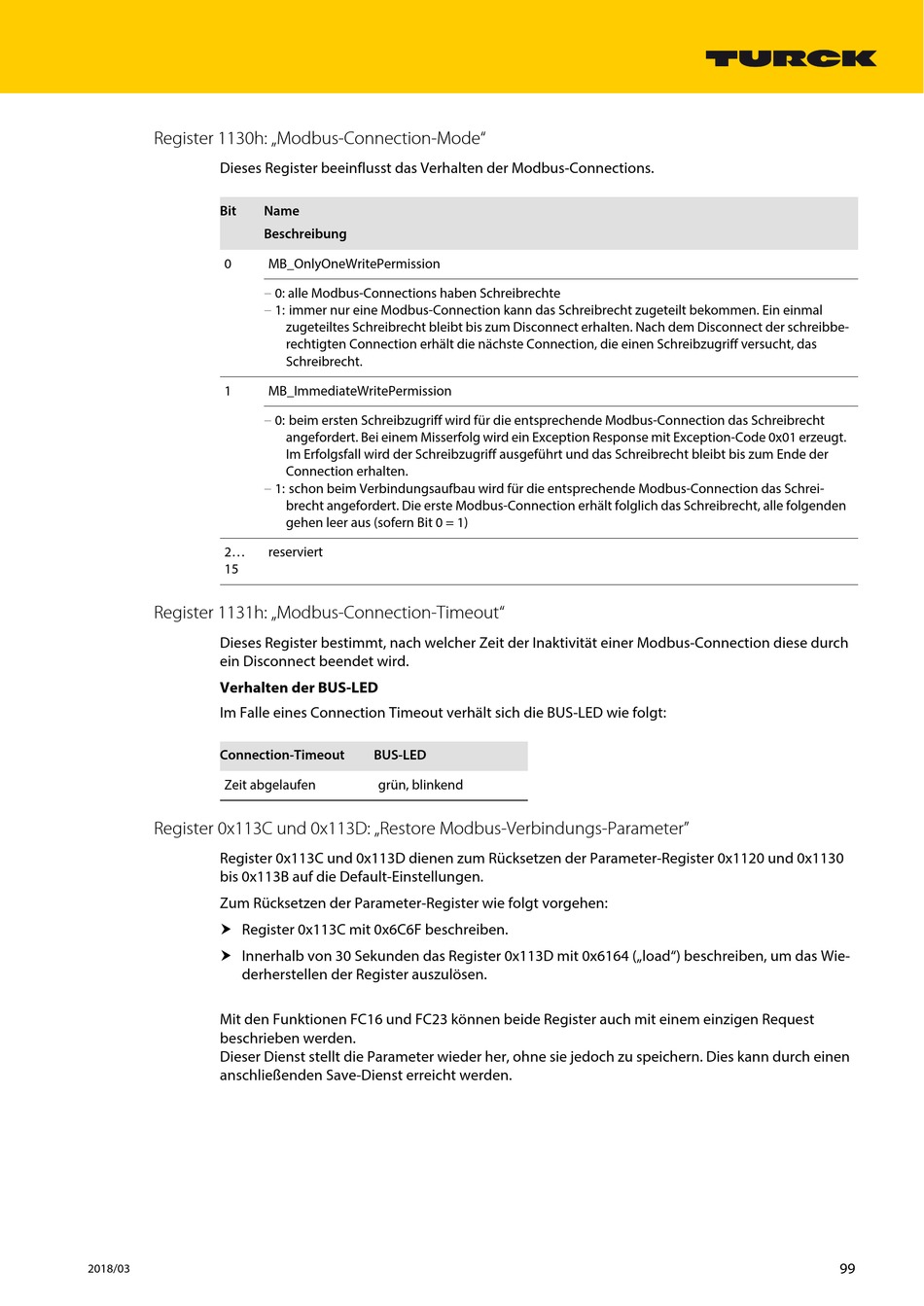

turck TBEN-S2-2COM-4DXP Betriebsanleitung Seite 105

Kompaktes i/o-modul für serielle datenübertragung

Dieses Register beeinflusst das Verhalten der Modbus-Connections.

Bit

2...

Dieses Register bestimmt, nach welcher Zeit der Inaktivität einer Modbus-Connection diese durch

ein Disconnect beendet wird.

Verhalten der BUS-LED

Im Falle eines Connection Timeout verhält sich die BUS-LED wie folgt:

Connection-Timeout

Zeit abgelaufen

bis 0x113B auf die Default-Einstellungen.

Zum Rücksetzen der Parameter-Register wie folgt vorgehen:

 Register 0x113C mit 0x6C6F beschreiben.

 Innerhalb von 30 Sekunden das Register 0x113D mit 0x6164 („load") beschreiben, um das Wie-

derherstellen der Register auszulösen.

Mit den Funktionen FC16 und FC23 können beide Register auch mit einem einzigen Request

beschrieben werden.

Dieser Dienst stellt die Parameter wieder her, ohne sie jedoch zu speichern. Dies kann durch einen

anschließenden Save-Dienst erreicht werden.

2018/03

Name

Beschreibung

MB_OnlyOneWritePermission

–

0: alle Modbus-Connections haben Schreibrechte

–

1: immer nur eine Modbus-Connection kann das Schreibrecht zugeteilt bekommen. Ein einmal

zugeteiltes Schreibrecht bleibt bis zum Disconnect erhalten. Nach dem Disconnect der schreibbe-

rechtigten Connection erhält die nächste Connection, die einen Schreibzugriff versucht, das

Schreibrecht.

MB_ImmediateWritePermission

–

0: beim ersten Schreibzugriff wird für die entsprechende Modbus-Connection das Schreibrecht

angefordert. Bei einem Misserfolg wird ein Exception Response mit Exception-Code 0x01 erzeugt.

Im Erfolgsfall wird der Schreibzugriff ausgeführt und das Schreibrecht bleibt bis zum Ende der

Connection erhalten.

–

1: schon beim Verbindungsaufbau wird für die entsprechende Modbus-Connection das Schrei-

brecht angefordert. Die erste Modbus-Connection erhält folglich das Schreibrecht, alle folgenden

gehen leer aus (sofern Bit 0 = 1)

reserviert

BUS-LED

grün, blinkend
