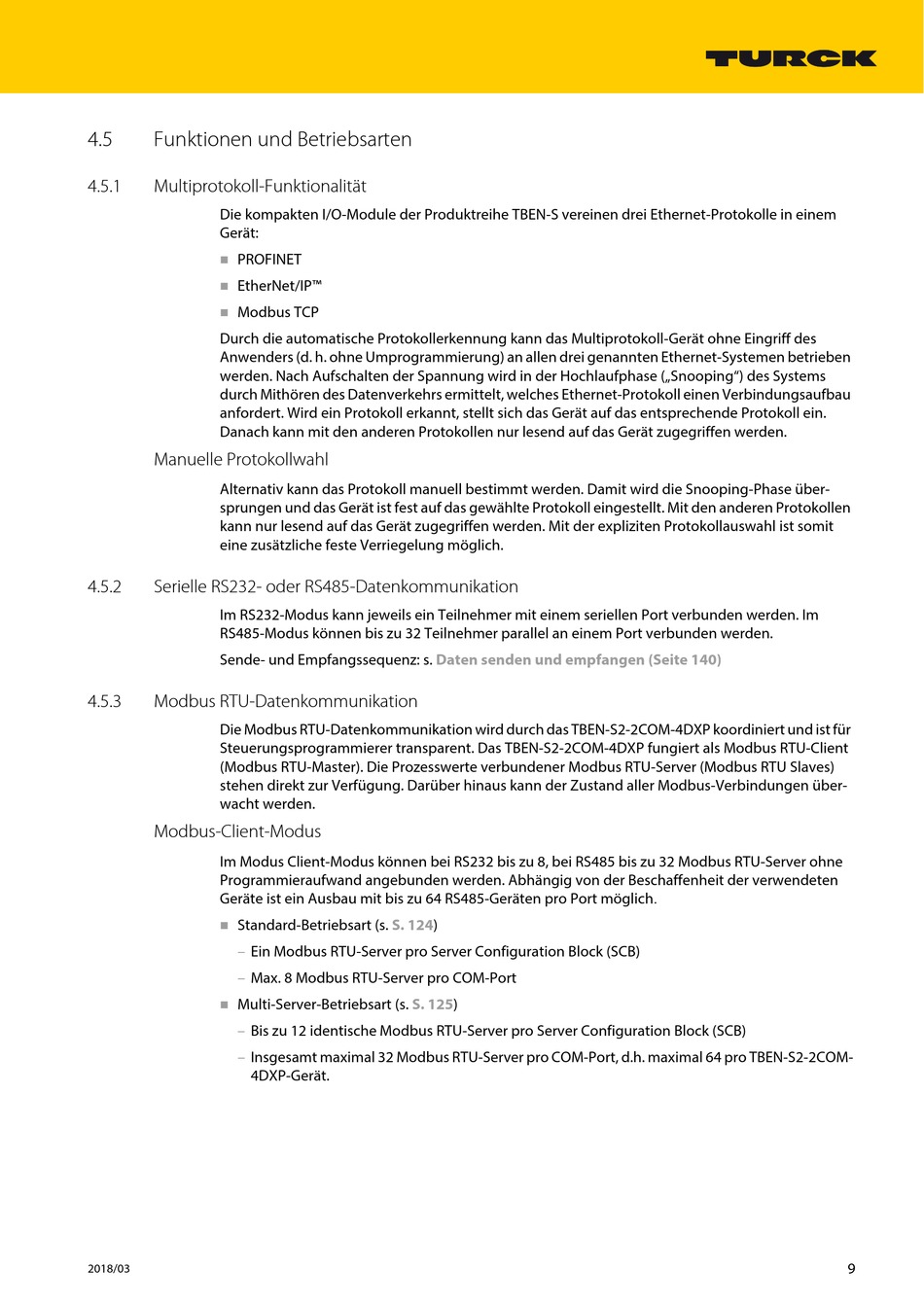

4.5
Funktionen und Betriebsarten
4.5.1
Multiprotokoll-Funktionalität
Die kompakten I/O-Module der Produktreihe TBEN-S vereinen drei Ethernet-Protokolle in einem
Gerät:
PROFINET
EtherNet/IP™
Modbus TCP
Durch die automatische Protokollerkennung kann das Multiprotokoll-Gerät ohne Eingriff des
Anwenders (d. h. ohne Umprogrammierung) an allen drei genannten Ethernet-Systemen betrieben
werden. Nach Aufschalten der Spannung wird in der Hochlaufphase („Snooping") des Systems
durch Mithören des Datenverkehrs ermittelt, welches Ethernet-Protokoll einen Verbindungsaufbau
anfordert. Wird ein Protokoll erkannt, stellt sich das Gerät auf das entsprechende Protokoll ein.
Danach kann mit den anderen Protokollen nur lesend auf das Gerät zugegriffen werden.
Manuelle Protokollwahl
Alternativ kann das Protokoll manuell bestimmt werden. Damit wird die Snooping-Phase über-
sprungen und das Gerät ist fest auf das gewählte Protokoll eingestellt. Mit den anderen Protokollen
kann nur lesend auf das Gerät zugegriffen werden. Mit der expliziten Protokollauswahl ist somit
eine zusätzliche feste Verriegelung möglich.
4.5.2
Serielle RS232- oder RS485-Datenkommunikation
Im RS232-Modus kann jeweils ein Teilnehmer mit einem seriellen Port verbunden werden. Im
RS485-Modus können bis zu 32 Teilnehmer parallel an einem Port verbunden werden.
Sende- und Empfangssequenz: s.
4.5.3
Modbus RTU-Datenkommunikation
Die Modbus RTU-Datenkommunikation wird durch das TBEN-S2-2COM-4DXP koordiniert und ist für
Steuerungsprogrammierer transparent. Das TBEN-S2-2COM-4DXP fungiert als Modbus RTU-Client
(Modbus RTU-Master). Die Prozesswerte verbundener Modbus RTU-Server (Modbus RTU Slaves)
stehen direkt zur Verfügung. Darüber hinaus kann der Zustand aller Modbus-Verbindungen über-
wacht werden.
Modbus-Client-Modus
Im Modus Client-Modus können bei RS232 bis zu 8, bei RS485 bis zu 32 Modbus RTU-Server ohne
Programmieraufwand angebunden werden. Abhängig von der Beschaffenheit der verwendeten
Geräte ist ein Ausbau mit bis zu 64 RS485-Geräten pro Port möglich.
Standard-Betriebsart (s.
–
Ein Modbus RTU-Server pro Server Configuration Block (SCB)
–
Max. 8 Modbus RTU-Server pro COM-Port
Multi-Server-Betriebsart (s.
–
Bis zu 12 identische Modbus RTU-Server pro Server Configuration Block (SCB)
–
Insgesamt maximal 32 Modbus RTU-Server pro COM-Port, d.h. maximal 64 pro TBEN-S2-2COM-
4DXP-Gerät.
2018/03
Daten senden und empfangen (Seite 140)
S.
124)
S.
125)
