Betreiben
9.3
Daten senden und empfangen
9.3.1
Daten senden

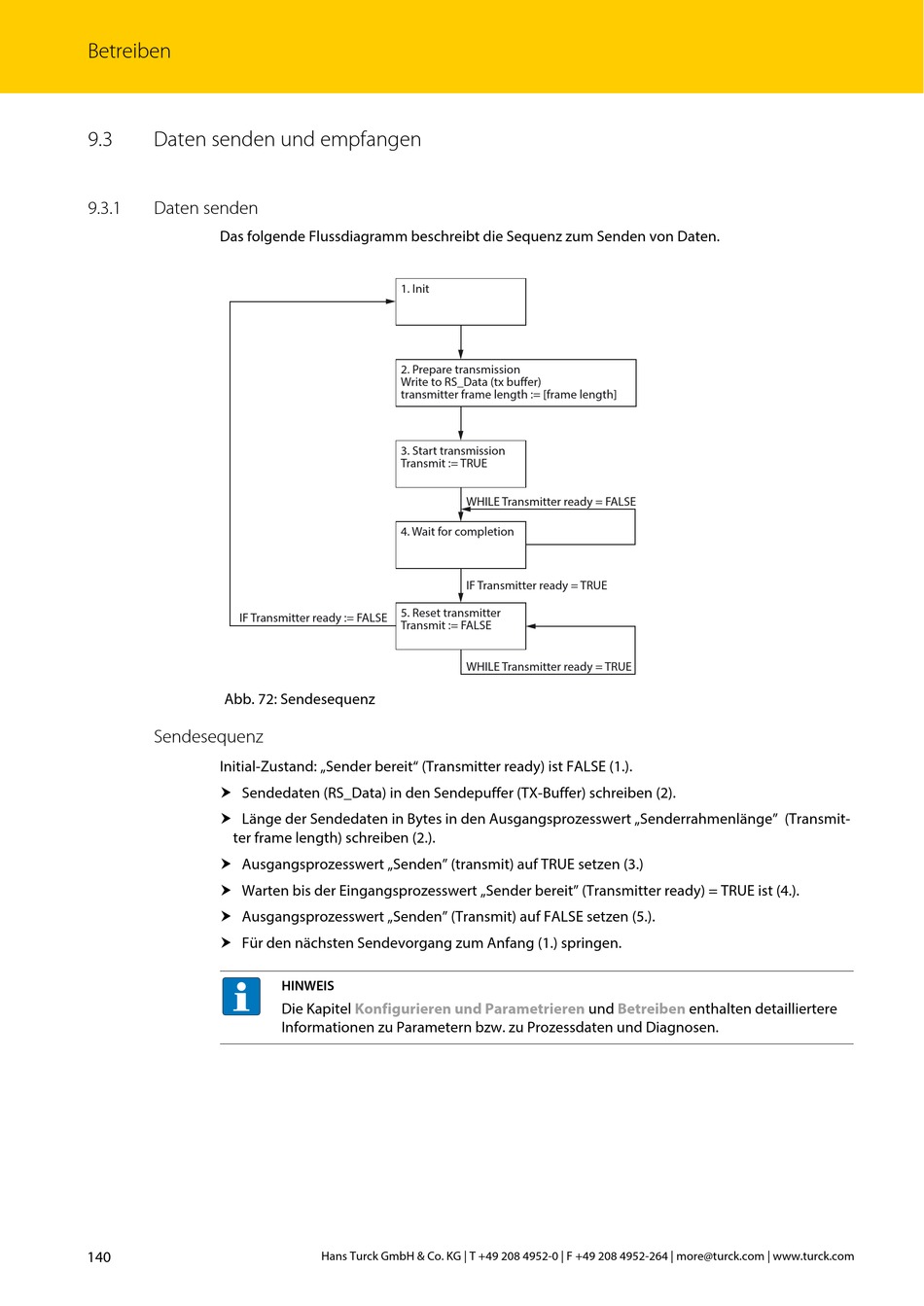

Das folgende Flussdiagramm beschreibt die Sequenz zum Senden von Daten.
IF Transmitter ready := FALSE
Abb. 72: Sendesequenz
Sendesequenz
Initial-Zustand: „Sender bereit" (Transmitter ready) ist FALSE (1.).
Sendedaten (RS_Data) in den Sendepuffer (TX-Buffer) schreiben (2).
Länge der Sendedaten in Bytes in den Ausgangsprozesswert „Senderrahmenlänge" (Transmit-
ter frame length) schreiben (2.).
Ausgangsprozesswert „Senden" (transmit) auf TRUE setzen (3.)
Warten bis der Eingangsprozesswert „Sender bereit" (Transmitter ready) = TRUE ist (4.).
Ausgangsprozesswert „Senden" (Transmit) auf FALSE setzen (5.).
Für den nächsten Sendevorgang zum Anfang (1.) springen.
140
1. Init
2. Prepare transmission
Write to RS_Data (tx buffer)
transmitter frame length := [frame length]
3. Start transmission
Transmit := TRUE
4. Wait for completion
5. Reset transmitter
Transmit := FALSE
HINWEIS
Die Kapitel
Konfigurieren und Parametrieren
Informationen zu Parametern bzw. zu Prozessdaten und Diagnosen.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
WHILE Transmitter ready = FALSE
IF Transmitter ready = TRUE
WHILE Transmitter ready = TRUE
und
Betreiben
enthalten detailliertere
