Konfigurieren und Parametrieren
Lese-/Schreib-Erweiterung
Anwendungsfall:
Anschluss von Modbus RTU-Servern mit mehr als 12 Registern, die gelesen oder geschrieben
werden sollen.
Erweiterung des Lese- bzw. Schreibbefehls an einen Modbus RTU-Server, der im vorangehenden
SCB konfiguriert wurde.

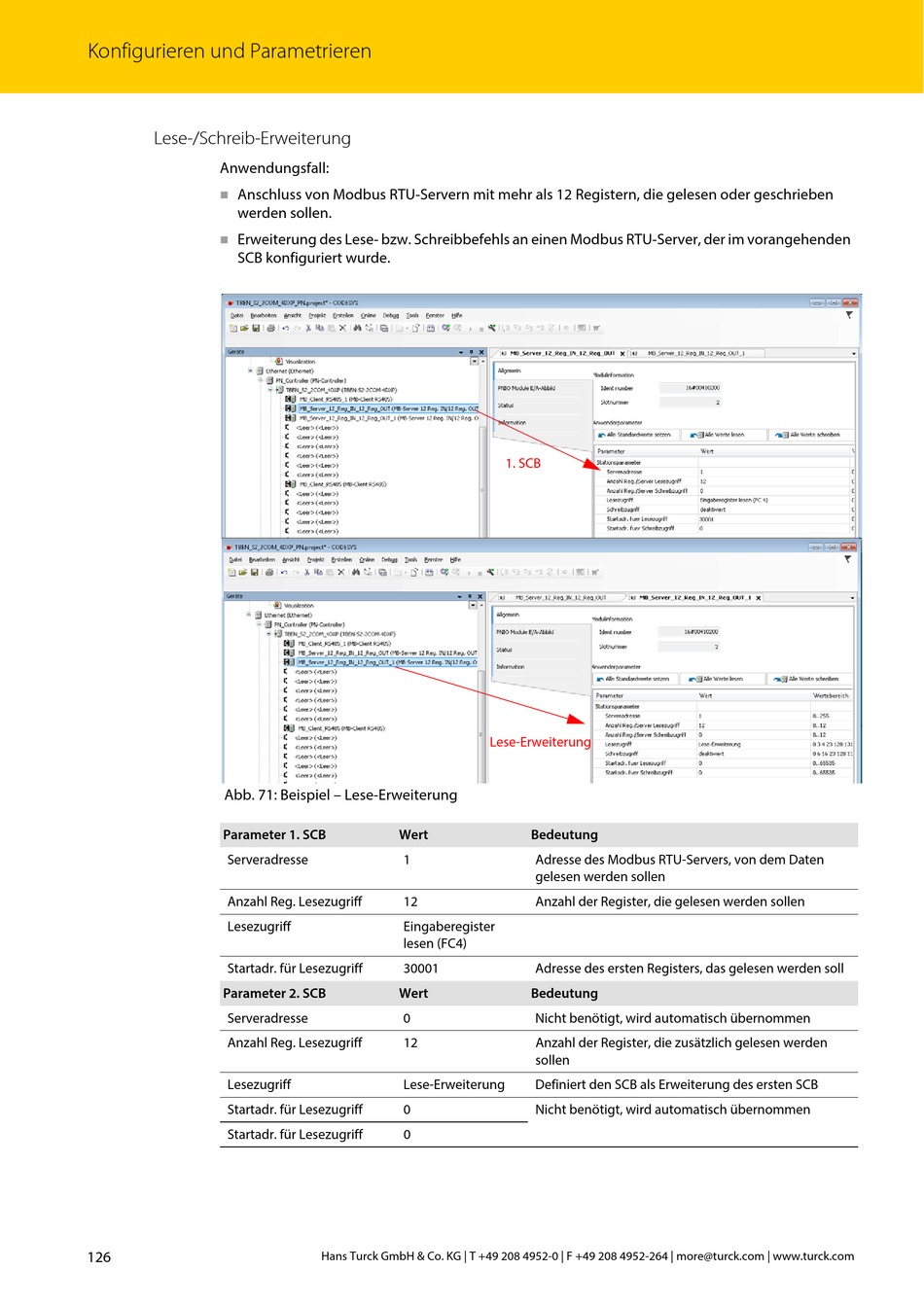

Abb. 71: Beispiel – Lese-Erweiterung
Parameter 1. SCB
Serveradresse
Anzahl Reg. Lesezugriff
Lesezugriff
Startadr. für Lesezugriff
Parameter 2. SCB
Serveradresse
Anzahl Reg. Lesezugriff
Lesezugriff
Startadr. für Lesezugriff
Startadr. für Lesezugriff
126
Lese-Erweiterung
Wert
1
12
Eingaberegister
lesen (FC4)
30001
Wert
0
12
Lese-Erweiterung
0
0
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
1. SCB
Bedeutung
Adresse des Modbus RTU-Servers, von dem Daten
gelesen werden sollen
Anzahl der Register, die gelesen werden sollen
Adresse des ersten Registers, das gelesen werden soll
Bedeutung
Nicht benötigt, wird automatisch übernommen
Anzahl der Register, die zusätzlich gelesen werden
sollen
Definiert den SCB als Erweiterung des ersten SCB
Nicht benötigt, wird automatisch übernommen
